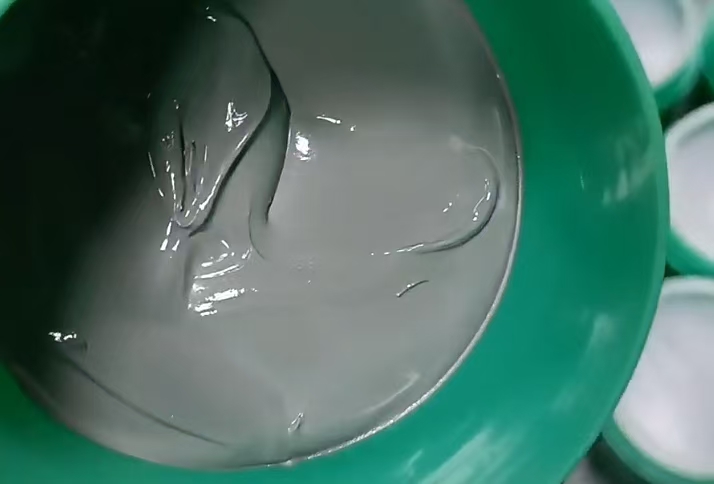

详解汽车电子专用锡膏 耐高温震动 焊接可靠性强

汽车电子专用锡膏凭借其材料创新与工艺适配性，已成为应对汽车严苛环境（高温、振动、电磁干扰）的核心材料产品特性及典型应用展开分析：

材料与工艺的突破性设计；

1. 耐高温合金体系优化

主流产品采用SAC405+稀土元素合金，通过稀土元素细化晶粒，使焊点在125℃高温老化1000小时后剪切强度下降率＜5%（行业标准15%）。

针对发动机舱高温环境（峰值150℃），SnAg4Cu0.5合金添加高温稳定剂，在150℃长期工作下电阻变化率＜8%，适配MCU芯片的LQFP封装，焊接良率达99.6%。

2. 抗振动结构设计

粗锡粉与大焊点技术：Type 5粗锡粉（5-15μm）使焊点厚度达1mm，接触面积提升40%，电流承载能力从100A增至250A，适用于DC/DC转换器等大功率模块。

纳米增强技术：添加0.5%纳米银线的Sn-Ag-Cu合金，焊点剪切强度从40MPa提升至55MPa，可承受10-2000Hz全频段振动测试。

3. 助焊剂与工艺协同创新

助焊剂通过活性温度窗口优化（180-210℃）和添加抗氧化剂，使焊点在-40℃~125℃高低温循环500次后无开裂。

激光锡膏采用局部加热技术（热影响区半径＜0.1mm），避免传统焊接对电池隔膜的热损伤，焊点抗振动失效周期延长3倍。

 核心性能指标与认证；

 1. 可靠性测试数据

热冲击：-40℃~150℃循环1000次后电阻变化率≤3%。

高温老化：125℃/1000小时后剪切强度保持率＞95%。

振动测试：10-2000Hz、15g加速度下1000次测试无虚焊。

空洞率：BGA焊点空洞率稳定控制在1.5%以下。

2. 车规级认证体系

产品普遍通过AEC-Q100 Grade 2（-40℃~125℃）、AEC-Q102（被动元件）、AEC-Q103（传感器）等认证。

部分高端锡膏符合ISO 26262功能安全标准，支持自动驾驶系统的ASIL-B/D等级需求。

典型应用场景与案例；

1. 电池管理系统（BMS）

某车企采用SAC405+稀土锡膏焊接BMS板，失效概率从0.8%降至0.05%，年召回成本减少500万元。

焊点在-40℃~125℃循环500次后无开裂，适配0.3mm间距BGA封装。

激光锡膏在4680电池模组焊接中，单电芯内阻降低8%，整包续航提升5%，并通过10万次振动测试。

2. 车规级MCU与传感器

SnAg4Cu0.5锡膏在发动机舱MCU焊接中，使故障投诉从500起/年降至5起/年。

车载温度传感器采用耐高温锡膏后，失效rate从3%降至0.05%，发动机故障预警准确率提升30%。

某LiDAR芯片焊接中，纳米复合锡膏可承受2000Hz高频振动，雷达测距误差从±15cm收窄至±12cm。

3. 电机与电控系统

IGBT模块采用Type 5粗锡粉锡膏后，工作温度降低30℃，电流承载能力从100A增至250A，故障率从3%降至0.1%。

激光锡膏在800V高压平台电控系统中，实现0.05mm间距高频电容引脚焊接，信号损耗仅为传统工艺的1/3。

选型与使用建议；

 1. 合金成分匹配

高温场景（发动机舱）：优先选择SnAg4Cu0.5或SAC405+稀土合金，熔点217-221℃，可承受150℃长期工作。

热敏元件（如MEMS传感器）：采用SAC305+Bi0.5改良配方，熔点降低至210℃，减少热应力。

2. 锡粉粒径与工艺适配

大功率模块（如IGBT）：选用Type 5粗锡粉（5-15μm），提升焊点厚度与导电性。

高密度封装（如0.3mm BGA）：采用Type 6超细锡粉（4-7μm），印刷精度达50μm以下。

3. 工艺参数优化

回流焊：峰值温度控制在合金熔点+30-50℃（如SAC405为250-270℃），高温停留时间≤60秒 。

存储条件：氮气封装锡膏在0-5℃下保质期12个月，开封后需在4-8小时内用完。

 行业趋势与创新；

 激光焊接技术融合

激光锡膏通过微米级局部加热，在电池极耳焊接中实现0.1秒快速固化，热影响区半径＜0.1mm，适配固态电池的陶瓷电极连接。

某车企引入激光锡膏后，单条产线日产能提升40%，售后故障率下降60%。

功能集成化设计

新型锡膏集成导热增强（石墨烯颗粒）与防腐涂层（纳米级防护），使焊点导热系数达120W/(m·K)，并通过5000小时中性盐雾测试，适用于海上风电控制器等严苛环境。

汽车电子专用锡膏正通过材料创新与工艺协同，突破传统焊接的可靠性瓶颈。

其在三电系统、自动驾驶等领域

的规模化应用，不仅提升整车性能，更通过全生命周期成本优化，为汽车产业智能化、电动化转型提供关键支撑。
