环保无铅锡膏:多规格元器件焊接的"全能冠军"

来源:优特尔锡膏 浏览: 发布时间:2025-12-13 返回列表

环保无铅锡膏:多规格元器件焊接的"全能冠军"

环保合规:绿色制造的安全保障

核心指标:

无铅认证:铅含量<0.1%,符合RoHS 2.0、REACH和中国GB 26572标准

低/无卤素:卤素(Cl+Br)<900ppm(无卤素<500ppm),减少有害物质释放

低VOC:挥发性有机物<1.0%,改善工作环境,减少污染

多规格元器件完美适配方案;

1. 微小元件(0402/0201)专用

超细锡粉(T7/T8级,粒径2-15μm),确保0.3mm以下间距无桥连

高触变性(触变指数0.5-0.7),印刷后形状保持良好,防止坍塌

案例:手机主板0402电阻焊接,良率达99.5%,贴片偏移<0.1%

2. QFN/DFN封装专业解决方案

专用配方:如佳金源LFP-JJY5RQ-305T4,QFN爬锡率达75-95%

低表面张力:添加微量Bi(0.5-2.0%)降低表面张力,增强侧面润湿

案例:车载传感器QFN焊接,焊点强度≥10N/mm²,抗振动性能优异

3. BGA/CSP等密集焊点

低空洞配方:添加消泡剂,空洞率控制在3%以内(高端应用<1%)

粒度优化:T5-T6级锡粉(25-45μm),提高填充密度和润湿性

案例:服务器BGA焊接,X射线检测空洞率<2%,确保信号传输稳定

4. 热敏元件/柔性电路

低温系列:SnBi合金(熔点138℃),比传统SAC305(217℃)降低80℃

热变形控制:焊接温度<180℃,柔性PCB变形减少50%

案例:医疗FPC与传感器焊接,热影响区<0.2mm,不影响柔性电路性能

5. 不同PCB表面处理兼容

OSP板:高活性助焊剂,铺展率>80%,能穿透氧化层

ENIG板:润湿性优异,铺展率>75%,抗黑盘缺陷

化金板/喷锡板:兼容性良好,焊点结合强度高

案例:一块混合表面处理的通信主板,焊接良率达99.3%,无需调整锡膏

焊接效果出众的五大核心表现;

1. 焊点饱满光亮如镜

完美弧形:润湿角≤30°,焊点呈光滑圆锥形,立体感强

镜面光泽:锡粉球形度>95%,表面均匀光亮无颗粒感

案例:消费电子外壳焊点,外观检测通过率100%,无需二次加工

2. 超强焊接强度

抗拉强度:0402元件≥5N,QFN≥10N/mm²,确保机械可靠性

抗热疲劳:添加Ni(0.05-0.1%)抑制IMC层过度生长,提高抗疲劳寿命

案例:汽车电子振动测试(10-500Hz),焊点无脱落,电气性能稳定

3. 极低缺陷率

虚焊率:<0.2%,润湿性极佳(扩展率>85%,润湿时间<3s)

桥连率:细间距(≤0.5mm)<0.1%,触变性优异,印刷精准

案例:计算机主板批量生产,AOI检测缺陷率<0.05%,大幅减少人工返修

4. 高效焊接

快速润湿:助焊剂活化时间<5s,比传统锡膏快30%

回流窗口宽:峰值温度±5℃波动不影响焊接质量,工艺宽容度大

案例:某电子厂生产线提速20%,仍保持99.2%以上良率,产能提升显著

5. 免清洗/低残留

残留物<0.1%,绝缘阻抗>10¹²Ω,不影响ICT测试和长期可靠性

无腐蚀:pH值中性,对PCB和元器件无损害

案例:医疗设备PCB焊接后直接组装,无需清洗工序,降低成本30%

 "三优"锡膏优选指南

1. 全能型首选:SAC305系列

成分:Sn96.5Ag3.0Cu0.5,熔点217-219℃,综合性能均衡

适用:消费电子、通信设备、一般工业控制

代表产品:

阿尔法OM-340:焊点光亮,针测良率高,适合高端消费电子

贺力斯零卤系列:焊点饱满,透锡性强,适合混合元器件板

2. 高可靠场景:高银/特种合金

高银系列(Ag4.0-4.5%):焊点强度提升20%,抗蠕变性能优异

适用:汽车电子、工控设备、航空航天

代表产品:贺力斯高银系列,-40℃至150℃温度循环下焊点无失效

3. 特殊应用:低温/超低残留

低温系列(SnBi):熔点138℃,适合热敏元件和柔性电路

超低残留:固含量≤5%,绝缘阻抗>10¹³Ω,适合医疗设备

代表产品:福英达FTD-574(低温)、铟泰无卤素系列(超低残留)

工艺优化:发挥锡膏最佳性能

回流焊温度曲线(以SAC305为例):

预热:100-150℃,2-3分钟,确保助焊剂活化

活性:150-180℃,40-60秒,去除氧化膜

回流峰值:235-245℃(比熔点高15-25℃)

冷却:速率≤5℃/s,确保焊点结构稳定

印刷参数:

钢网厚度:0402元件0.1-0.12mm,QFN/BGA 0.15-0.2mm

刮刀速度:50-80mm/s,确保锡膏填充充分

脱模速度:2-3mm/s(慢脱模式),减少锡膏拉丝

总结:环保无铅锡膏的"价值倍增"

环保无铅锡膏通过全面合规+多规格适配+卓越焊接性能,已成为现代电子制造的首选。选择时,应根据元器件类型、PCB表面处理和应用场景,优先考虑润湿性好、活性高、触变性优的产品。

行动建议:

1. 对不同元器件类型进行样品测试,重点观察焊点饱满度和润湿性

2. 批量试用时,记录不同规格元器件的焊接良率和缺陷情况

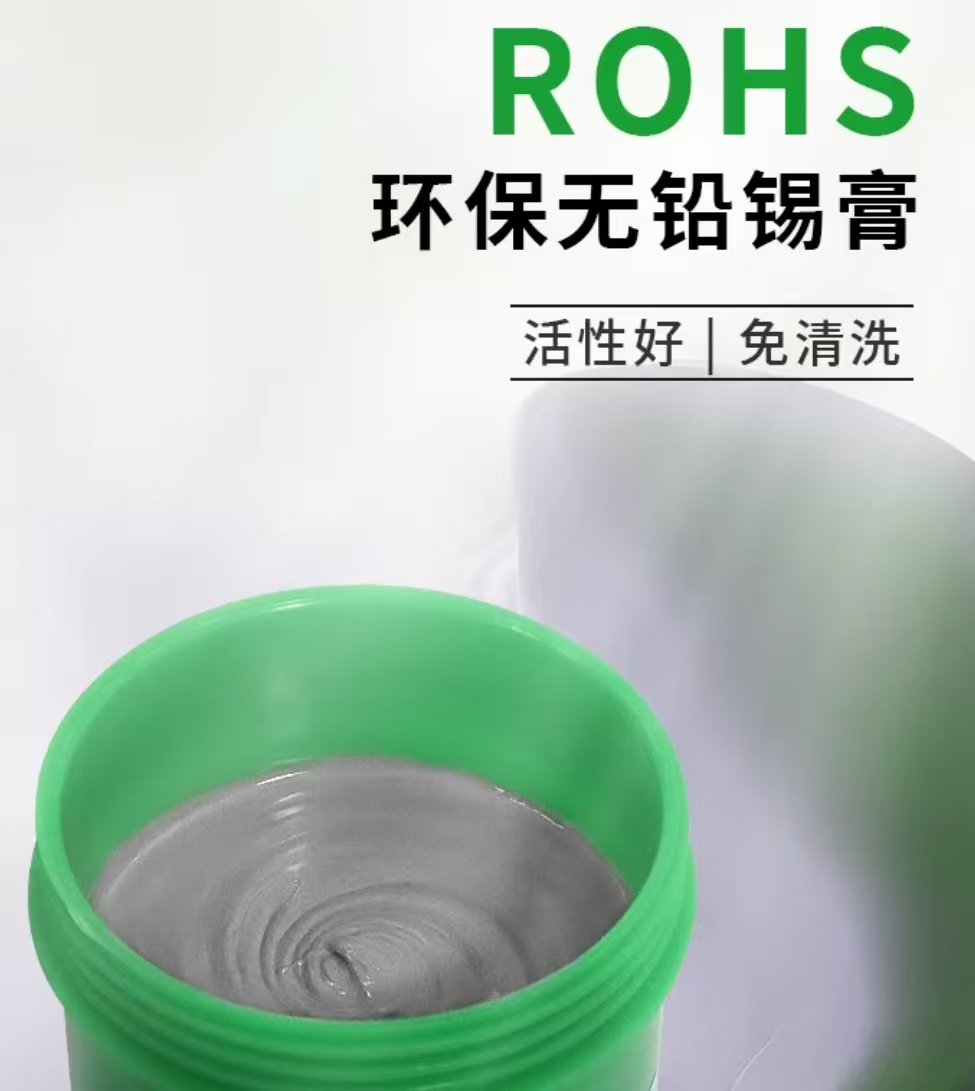

环保无铅锡膏:多规格元器件焊接的"全能冠军"(图1)

3. 长期可靠性测试:高温/高湿/振动测试,确保焊点长期稳定性



一款优质的环保无铅锡膏,不仅能满足环保要求,更能成为提升产品品质和生产效率的关键伙伴。
