低温锡膏138度LED芯片返修锡浆环保无卤焊锡膏

低温锡膏（熔点138℃）核心是Sn42Bi58或Sn42Bi57Ag1合金体系，专为热敏感LED芯片返修及低温焊接场景设计，其最大价值在于将回流峰值温度降至170–200℃，避免高温损伤LED荧光粉层、金线或柔性基板。

但需注意焊点脆性较大，仅适用于非机械应力场景，且返修时需严格控制二次加热参数以防周边焊点失效。

核心特性与适用性

1. 关键参数

合金成分：主流为Sn42Bi58（无银）或Sn42Bi57Ag1（含1%银），铋含量高导致熔点仅138℃。

环保合规：无铅、无卤素（ROL0），符合RoHS/REACH标准，残留物绝缘阻抗≥1×10⁸Ω，可免清洗。

工艺温度：回流峰值温度170–200℃（远低于SAC305的245℃），预热区需延长至90–120秒以充分活化助焊剂。

2. 为何适用于LED返修

保护热敏感元件：LED芯片荧光粉层、金线及铝基板耐热性通常＜150℃，低温锡膏可避免高温导致的光衰或分层。

返修优势：局部加热时热影响区更小，减少对周边已焊接元件的损伤风险，尤其适合COB（板上芯片）封装返修。

特殊场景：柔性PCB（FPC）或玻璃基板焊接时，低温工艺可降低热应力变形风险。

返修应用中的关键注意事项

1. 焊点可靠性局限

脆性风险：铋基合金抗疲劳强度显著低于SAC305，焊点易在机械振动或热循环中开裂，禁用于插座、连接器等需插拔的部件。

返修禁忌：若原焊点使用高温锡膏（如SAC305），低温返修可能导致界面金属间化合物（IMC）不匹配，需彻底清除旧锡膏再操作。

2. 返修工艺控制要点

温度曲线优化：

预热区：100–130℃（90–120秒），避免升温过快导致锡珠。

峰值温度：≤195℃，超200℃可能损伤LED荧光粉层。

冷却速率：1–3℃/秒，过快冷却会加剧焊点脆性。

局部加热要求：返修台需精准控温，加热区域直径≤焊点3倍，防止周边焊点意外熔化。

3. 材料选择关键指标

颗粒度：返修推荐T4级（20–38μm），过细（T6/T7）易氧化，过粗（T3）难适配微小焊盘。

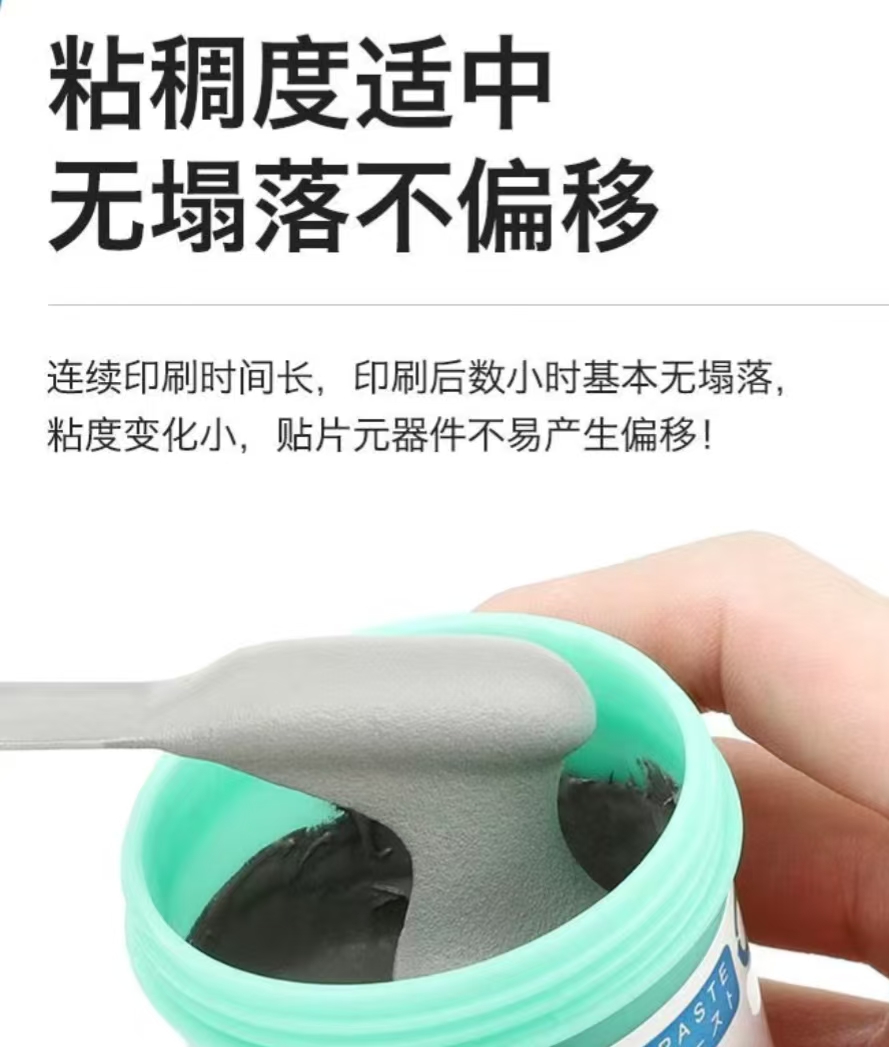

粘度范围：180–220Pa·s（10rpm/min），过高导致点胶不畅，过低易塌陷连锡。

助焊剂活性：需中等活性（ROL0），高活性残留物可能腐蚀LED电极。

典型应用场景与替代方案

1. 适用场景

LED芯片返修：COB模组中单颗LED失效时的局部修复。

热敏感基板焊接：铝基板、玻璃基板（如Mini LED背光）的初次焊接。

二次回流保护：已焊接高温锡膏的PCB上，后续添加低温元件（如传感器）。

2. 禁用场景

机械应力部位：螺丝固定点、频繁插拔接口、散热器安装点。

高可靠性要求：汽车电子主控板、医疗设备核心电路（需SAC305）。

多次返修：同一焊点累计加热次数≤2次，否则脆性累积风险剧增。

3. 替代方案对比

SnBiAg vs 纯SnBi：含1%银的Sn42Bi57Ag1抗拉强度提升15–20%，更适合返修，但成本略高。

低温锡膏 vs 导电胶：导电胶无需加热但导热性差，仅适用于信号线；功率型LED必须用锡膏保障散热。

主流产品选择建议

1. 采购验证要点

成分报告：确认铋含量57–58%，银含量≤1%（若标注含银），铅含量≤100ppm。

返修适配性：要求供应商提供局部返修温度曲线模板，而非标准回流曲线。

批次一致性：同一批次内粘度波动≤10%，避免返修时参数频繁调整。

2. 推荐型号参考

唯特偶WTO-LF2001系列：Sn42Bi58配方，专为散热器/LED设计，抗热坍塌性优异，适合铝基板返修。

优特尔U-TEL-702：含脱膜技术，减少擦网次数，提升返修效率。

双智利SZL-828：T4级颗粒，印刷稳定性强，适合小批量返修点胶操作。

低温锡膏138℃是LED芯片返修的必要工具，但非万能解决方案。其核心价值在于保护热敏感结构，必须严格规避机械应力场景，并配合精准的局部加热工艺。

返修前需评估原焊点材料（若为SAC305，需彻底清除旧锡膏），且同一位置累计返修不超过2次。

对于高可靠性要求的产品（如车规级LED），建议优先采用原工艺高温锡膏返修，而非妥协使用低温锡膏。
