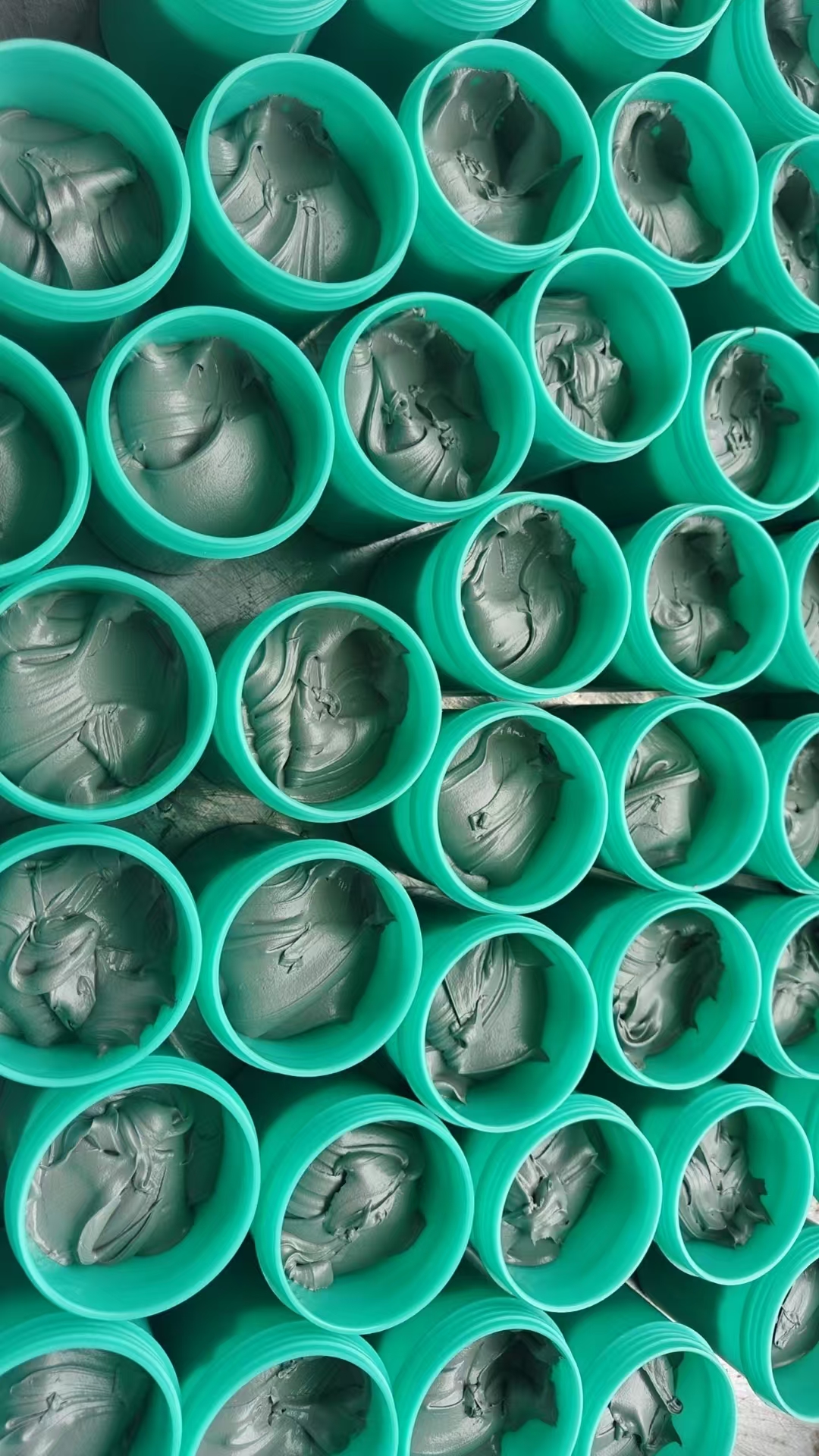

厂家详解微型元器件焊接锡膏，细腻膏体，贴合细微焊点

针对微型元器件焊接需求，选择锡膏时需重点关注颗粒细度、触变性能、合金成分及工艺适配性。

结合行业前沿技术与实际应用场景的解决方案：

核心参数选择：精准匹配微型焊点需求；

 1. 颗粒度：决定贴合精度的关键

超细颗粒（Type 5及以上）：优先选择粒径15-25μm的Type 5锡膏（如Senju M705-GRN360-K2），其球形度≥95%且分布均匀，可实现0.1mm以下焊盘的精准填充 。

对于01005元件或0.3mm间距BGA，Type 6（10-20μm）或Type 7（5-15μm）更优，如福英达FTD-100系列采用超微粉技术，可稳定应对μBump级封装 。

358球原则：确保锡粉颗粒直径不超过钢网开口最小宽度的1/5（如0.4mm间距元件需≤80μm颗粒），避免堵塞或桥连。

2. 触变性与黏度控制

黄金黏度区间180-220Pa·s：在此范围内，锡膏可平衡流动性与抗塌陷性。

例如Kester EP256通过优化助焊剂配方，在印刷时剪切稀化降低黏度（便于填充钢网），印刷后快速恢复高黏度（防止坍塌），适用于0.4mm以下细间距元件。

抗坍塌测试：合格产品应通过IPC-TM-650 2.4.41标准测试，在25℃下放置1小时后锡膏高度变化率≤5% 。

3. 合金成分与焊接性能

主流无铅方案：

SAC305（Sn96.5Ag3Cu0.5）：熔点217℃，机械强度与润湿性平衡，适合消费电子（如手机摄像头模组）。

SAC405（Sn95.5Ag4Cu0.5）：银含量提升1%，焊点抗热疲劳性能增强15%，适用于AI芯片等高可靠性场景。

低温适配方案：若元件耐温≤150℃，可选用Sn42Bi58低温锡膏（熔点138℃），如嘉立创低温系列，需搭配峰值温度180℃的回流曲线。

工艺适配与性能优化；

1. 印刷与点胶技术选择

钢网印刷：

采用电铸或激光切割+纳米涂层钢网（粗糙度<0.01μm），开口宽厚比≥1.5，面积比≥0.66，可显著降低堵塞概率。例如0.3mm间距BGA推荐0.12mm厚钢网搭配0.15mm圆形开口。

印刷参数建议：刮刀压力0.2-0.5kg/cm²，速度20-50mm/s，脱模速度≤3mm/s，避免锡膏拉丝。

微量点锡技术：对于01005元件或三维曲面焊接，螺杆阀点胶（如Nordson EFD）可实现5μm重复精度，锡点直径<0.1mm，且支持复杂路径编程。

2. 助焊剂与残留物管理

活性等级：选择中等活性（M级）助焊剂（如Alpha WS系列），既能快速去除氧化物，又避免高活性腐蚀敏感元件。

卤素含量需≤0.5%，通过IPC-TM-650 2.3.25离子污染测试（卤化物当量<1.5μg/cm²）。

免清洗设计：如Heraeus PowerPlast系列采用低残留配方，焊接后表面绝缘阻抗（SIR）≥1×10¹⁰Ω，适合医疗植入器件等严苛环境 。

3. 回流焊工艺优化

温度曲线：

预热阶段：升温速率≤2.5℃/s，确保助焊剂充分活化且锡膏不提前塌陷。

回流峰值：SAC305建议240-250℃（持续60-90秒），Sn42Bi58控制在180℃±5℃ 。

氮气保护：氧浓度<1000ppm可减少氧化，提升焊点光亮性与润湿性，如FTD-100锡膏在氮气环境下空洞率可降至3%以下 。

 典型应用场景与产品推荐；

 场景 推荐锡膏 核心优势

01005元件/0.3mm BGA Senju M705-GRN360-K2 Type 5粉（15-25μm），抗塌陷性优异，通过AEC-Q200车规认证[__LINK_ICON]。

柔性板（FPC）焊接 永安激光锡膏（6-8号粉） 无接触焊接，焊点精度±25μm，适配0.3mm间距FPC且无热损伤。

高功率芯片封装 福英达FTD-100（SAC305） 超微粉+纳米涂层钢网方案，导热率58W/m·K，焊点剪切强度45MPa[__LINK_ICON]。

医疗植入器件 Heraeus PowerPlast 低残留（离子污染<1.0μg/cm²），通过ISO 10993生物相容性测试[__LINK_ICON]。

操作规范与常见问题解决；

1. 存储与回温

未开封锡膏冷藏（2-10℃），开封后在钢网上停留时间≤12小时，避免溶剂挥发导致黏度异常 。

回温流程：从冷藏取出后静置4小时（禁止加热），回温后低速搅拌1-2分钟，确保助焊剂与金属粉均匀混合 。

2. 钢网堵塞预防

优先选择球形度≥95%的锡膏（如Kester 44系列），避免棱角状颗粒钩挂网孔。

钢网设计：0.4mm间距元件采用0.12mm厚钢网+0.2mm方形开口（倒圆角处理），并搭配纳米涂层减少摩擦。

3. 虚焊与桥连控制

虚焊：检查锡膏金属含量（应≥88%），确保焊点冶金结合充分；桥连：降低印刷速度或提高钢网张力（≥35N/cm）。

 行业前沿技术趋势；

 1. 纳米锡膏：粒径<100nm的T9/T10级焊粉（如Indium 8.9HF）可实现20μm间距HBM堆叠焊接，但需搭配激光转印设备 。

2. 智能锡膏：集成温湿度传感器的锡膏罐（如Alpha IoT系列），可实时监测活性状态并预警，减少工艺波动 。

3. 环保升级：无卤素、无铅且可降解助焊剂（如Senju无卤系列）成为消费电子主流，符合欧盟RoHS 3.0标准 。

通过以上技术方案，可实现微型焊点的高良率焊接（典型良率>99.5%），并满足从消费电子到高端半导体封装的多样化需求。

建议优先选

择经过AEC-Q200、IPC-7525认证的产品，并与设备供应商联合优化工艺参数，以达到最佳匹配效果。
