详解助焊剂与锡粉的完美结合

助焊剂与锡粉的“完美结合”，核心是按焊接需求实现功能互补与性能适配，最终保证锡膏在印刷、回流焊过程中无缺陷，且焊点满足可靠性要求。

其关键结合逻辑围绕(配比基础、特性匹配、功能协同）三大维度展开：

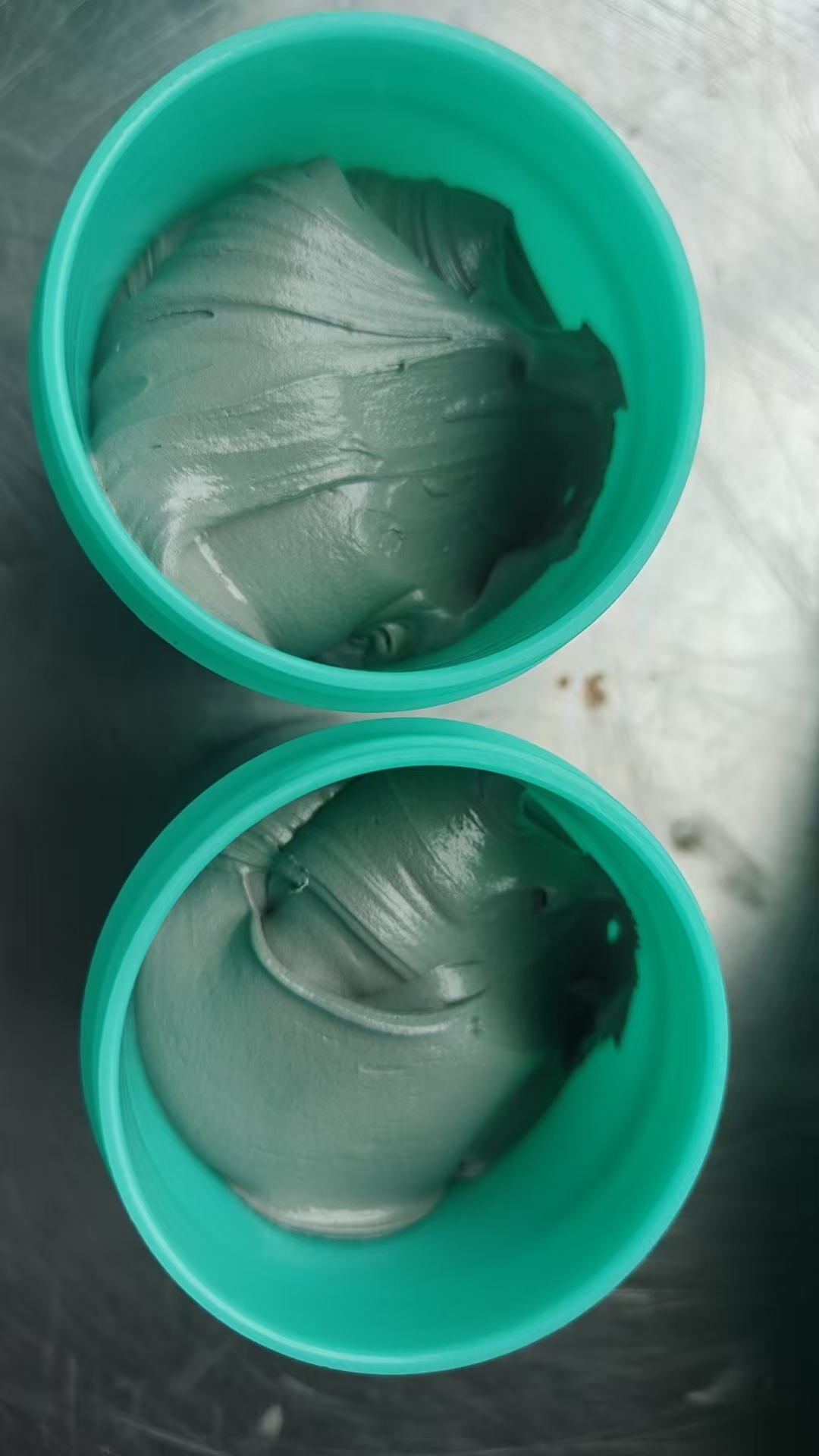

先定基础配比：黄金比例决定锡膏基本性能

助焊剂与锡粉的质量占比是结合的前提，行业通用黄金范围为：

锡粉：88%-92%（核心是焊锡颗粒，决定焊点强度、导电性）；

助焊剂：8%-12%（核心是化学功能+物理载体，决定印刷性、焊接润湿性）。

 比例失衡会直接导致缺陷：

 锡粉占比＜88%：焊点含助焊剂残留过多，强度下降、易虚焊；

锡粉占比＞92%：锡膏粘度太高，钢网印刷时易堵孔、图形残缺。

再做特性匹配：锡粉与助焊剂的“双向适配”

两者的特性必须对应，否则会出现“锡粉氧化焊不上”“助焊剂腐蚀元件”等问题，核心匹配：

 1. 锡粉「粒径/表面积」→ 匹配助焊剂「活性/用量」

 锡粉粒径越细（如T6级5-15μm），表面积越大，越容易氧化，需助焊剂“更强活性+更高用量”：

 细粒径锡粉（T6/T7）：配中高活性助焊剂（含足量有机酸），同时助焊剂占比可提升至10%-12%，确保覆盖每颗锡粉颗粒、去除氧化层；

粗粒径锡粉（T3/T4）：配低中活性助焊剂，助焊剂占比8%-10%即可，避免活性过剩腐蚀电路板。

2. 锡粉「合金成分」→ 匹配助焊剂「热稳定性/类型」

不同合金锡粉的熔点不同，需助焊剂在对应温度区间内保持功能稳定：

 无铅锡粉（如SAC305，熔点217℃）：配高温稳定型助焊剂（树脂耐高温240-250℃不碳化），避免回流焊时助焊剂提前挥发导致“干焊”；

低温锡粉（如Sn42Bi58，熔点138℃）：配低温型助焊剂（活性温度160-180℃），防止助焊剂在低温下活性不足、锡粉无法熔合。

 3. 锡粉「形状」→ 匹配助焊剂「流动性」

 球形锡粉（主流）：颗粒间空隙规则，需助焊剂「中低流动性」（粘度150-200 Pa·s），确保印刷时锡膏不塌陷、图形规整；

不规则锡粉（仅维修用）：颗粒间空隙不均，需助焊剂「高流动性」，填充空隙避免印刷断墨，但会增加锡珠风险。

完美结合的核心是两者功能互补，共同解决焊接全流程问题：

焊接环节 锡粉的作用 助焊剂的作用 协同效果

钢网印刷 作为骨架，支撑锡膏形状 提供粘性，让锡膏附着在PCB上，不堵钢网 印刷图形完整、无渗油/断墨

回流焊预热 - 挥发溶剂、初步去除锡粉表面氧化层 锡粉不提前氧化，为熔合做准备

回流焊峰值 熔化后形成焊点核心，提供机械强度/导电性 持续除氧化、降低锡液表面张力，让锡液均匀铺展在焊盘上 焊点无虚焊、桥连，润湿性≥80%

冷却成型 凝固后形成稳定焊点结构 残留形成保护膜，隔绝空气防止焊点二次氧化 焊点抗腐蚀、抗疲劳，满足可靠性测试（如冷热冲击、振动）

“完美结合”的典型案例

 不同应用场景下，两者的结合方案不同，例如：

 细间距BGA焊接（手机芯片）：T6级球形锡粉（5-15μm）+ 无卤中活性助焊剂（占比11%）→ 适配0.3mm间距，无桥连、空洞率＜1%；

LED热敏元件焊接：Sn42Bi58低温锡粉 + 低温免清洗助焊剂 → 回流温度170℃，不损坏LED芯片，且残留无腐蚀；

汽车电子焊接（发动机周边）：SAC605高银锡粉（抗振动）+ 抗高温助焊剂（耐260℃）→ 焊点满足-40℃~150℃冷热冲击1000次无开裂。

 助焊剂与锡粉的“完美结合”没有统一标准，核心是“按需定制”——根据元件类型（细间距/热敏）、工艺要求（高温/低温）、可靠性标准（汽车/消费电子），匹配两

者的特性与比例，最终实现“印刷顺畅、焊接无缺陷、焊点耐用”的目标。
