免清洗锡膏简化产线工序提升生产效率

免清洗锡膏通过配方设计替代后道清洗工序，直接省去清洗环节，可使SMT产线效率提升15%~30%，同时降低设备投入与维护成本。

其核心逻辑在于：助焊剂残留物经科学配比后，残留量极低（通常＜0.5mg/cm²）、呈惰性且绝缘阻抗达标（＞10¹²Ω），无需额外清洗即可满足可靠性要求。

以下结合技术原理与产线实践展开分析：

工艺简化机制

1. 省去清洗环节的核心技术

低残留配方设计：免清洗锡膏采用合成树脂（如氢化松香）与低活性有机酸的助焊剂体系，焊接后残留物仅为水洗型锡膏的1/10，且固化为透明绝缘膜，无需水洗即可通过IPC-A-610 Class 2标准。

自清洁能力：回流过程中，助焊剂活性成分与氧化物充分反应，未反应的残留物通过高温挥发或固化为无害物质，避免离子污染风险。

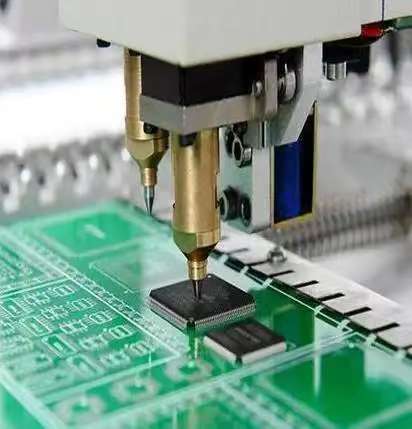

2. 产线流程对比

工序                  水洗型锡膏流程           免清洗锡膏流程

印刷→贴片→回流         需额外增加清洗、烘干环节   直接进入AOI检测

设备配置              需清洗机、纯水系统、废水处理   省去清洗相关设备

单板流转时间          延长30~60分钟            缩短20%~40%

效率与成本效益

1. 效率提升实证

产线节拍优化：一条月产10万片的SMT产线，采用免清洗锡膏后，清洗环节节省的时间可提升整体产能18%~25%，尤其适合消费电子等高周转率场景。

良率改善：清洗过程易引入锡珠残留、水渍污染等问题，免清洗工艺使焊接不良率降低3%~5%，减少返修成本。

2. 成本节约量化

设备成本：省去中型水洗设备（投资＞50万元）及配套纯水系统。

运营成本：单板清洗成本约0.1~0.15元，月产10万片产线年节省清洗费用超20万元。

隐性成本：避免清洗废水处理（COD达标成本）、设备维护停机时间等。

适用场景与限制

1. 推荐使用场景

消费电子量产：手机、笔记本等产品生命周期较短（2~3年），残留物影响可忽略，免清洗工艺已成行业主流（2023年全球占比75%）。

高密度封装：5G/AI芯片的0.3mm以下微间距焊接，清洗液难以渗透，免清洗锡膏的均匀印刷性可减少桥连风险。

柔性电路板（FPC）：避免水洗导致基板变形，直接适配自动化产线。

2. 需谨慎使用的场景

高可靠性领域：医疗植入设备、航空航天器件等需零离子污染的场景，仍需水洗工艺确保残留物＜1ppm。

氧化严重基板：若PCB存储超6个月或表面氧化层过厚，免清洗锡膏活性不足，需搭配预清洗或改用高活性水洗型。

选型关键指标

1. 必须验证的参数

表面绝缘电阻（SIR）：＞10¹²Ω（85℃/85%RH环境下测试），确保长期可靠性。

残留物特性：应为透明无色、无腐蚀性，避免影响ICT测试或光学检测。

印刷稳定性：钢网停留寿命≥8小时，连续印刷12小时内粘度变化＜10%。

2. 产线适配建议

回流曲线匹配：优先选择宽工艺窗口产品，适应不同炉温曲线波动。

锡粉粒度选择：0.3mm以下间距需Type 4~6粉（15~25μm），确保细间距脱模性。

环保合规性：必须通过RoHS 2.0、无卤素认证（卤素含量＜900ppm）。

行业趋势

随着电子制造向高密度化、自动化发展，免清洗锡膏因契合“减少人工干预、提升产线集成度”的需求，已成为消费电子领域的绝对主流。

但需注意：其优势高度依赖工艺控制——焊盘洁净度、印刷精度、回流温度等环节若未达标，残留物仍可能引发可靠性问题。

建议在导入前完成SIR测试与铜镜腐蚀验证，确保与产线条件匹配。
