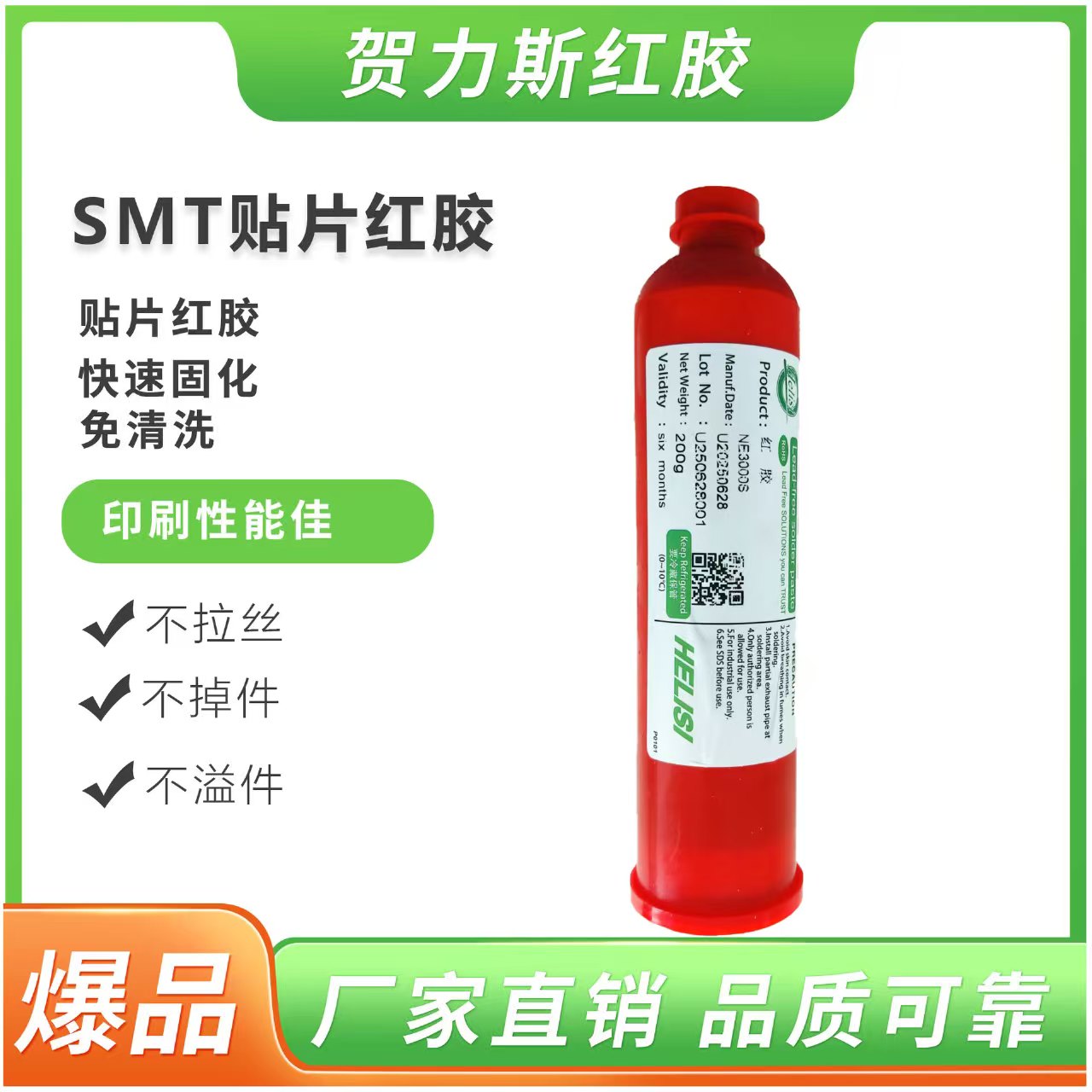

耐高温贴片红胶 IC电阻电容固定胶 触变性好不溢胶 高低温固化SMT专用红胶

SMT贴片红胶是单组份热固化环氧树脂胶粘剂，核心功能是物理固定元器件（不导电），而非电气连接。

“耐高温”指固化后能承受260℃以下焊接温度（如波峰焊），但红胶本身必须通过加热才能固化，不存在“低温固化”能力——所谓“高低温固化”实为不同型号的固化温度门槛差异（如100℃或150℃起始固化）。

“触变性好不溢胶”特性源于高剪切稀释粘度设计，点胶时受力变稀便于流动，停止后迅速恢复粘稠度防止塌陷。以下结合技术本质分点说明：

一、SMT红胶的核心特性与原理

1. 本质与功能定位

绝缘固定剂，非焊接材料：红胶固化后完全不导电，仅用于防止元器件在回流焊/波峰焊过程中移位或脱落，与锡膏（实现电气连接）分工明确。

热固化不可逆：必须加热至指定温度（通常100-180℃）才能固化，室温下长期不固化，但开封后需在4天内用完（受潮会影响性能）。

2. “触变性好不溢胶”的技术实现

触变指数≥6.5：点胶时受剪切力作用粘度降低（便于流动），停止后30秒内恢复高粘稠度，避免胶体扩散导致溢胶或桥连。

胶点形状精准控制：高速点胶（25,000~50,000点/小时）时仍能保持圆顶状胶点，底部直径偏差≤10%，确保元件定位精度。

二、“耐高温”与固化条件的准确理解

1. 耐高温的实质范围

固化后耐热性：优质红胶在固化后可承受260℃以下短时高温（如波峰焊），但长期工作温度通常≤150℃。若标称“耐200℃以上”，需验证其热老化后剪切强度保持率（如150℃×1000小时后强度下降≤30%）。

关键误区澄清：

红胶无法“低温固化”：所谓“低温红胶”（如HX105）仅指起始固化温度较低（100℃），仍需加热至该温度以上才能反应，室温无法固化。

固化温度≠耐热温度：固化温度是胶体发生化学反应的门槛（如150℃×60秒），而耐热温度是固化后胶层可承受的极限。

2. 典型固化条件对比

型号示例      推荐固化条件            适用场景

普通红胶       150℃×60-100秒         标准回流焊工艺

低温红胶   100℃×60-100秒     热敏感元件（如塑料封装传感器）

高速红胶       120℃×150秒            高速SMT产线（减少炉温占用时间）

 注意：实际固化需以PCB基板温度为准，元件大小和位置会导致局部温差，必须通过测温板验证。

三、IC/电阻电容固定的关键选型要点

1. 必须验证的核心参数

剪切强度：对0805电阻/电容，固化后推力需≥5.0Kg；对IC类大元件，需≥15.0Kg。若低于此值，波峰焊时易掉件。

热膨胀系数（CTE）：应≤110ppm/℃，与PCB（FR-4约13-18ppm/℃）和元件匹配，避免热循环中胶层开裂。

固化后颜色变化：优质红胶固化前为艳红色，固化后转为亮红色，便于目检/机检确认固化状态。

2. 禁用或需谨慎的场景

大尺寸元件（如电解电容）：若元件高度＞3mm，需额外验证跌落测试（1.5m高度6面跌落无脱落）。

双面回流焊工艺：第二面焊接时，第一面已固化的红胶可能碳化，需选择耐230℃以上二次回流的型号。

高密度布局：元件间距＜0.5mm时，必须使用触变指数≥7.0的红胶，否则易因溢胶导致短路。

四、使用中的常见失效与规避措施

1. 典型问题及解决方案

拉丝/溢胶：

原因：点胶温度＞38℃或触变性不足。

解决：严格控制点胶头温度在25-38℃，并选用触变指数≥6.5的型号。

掉件：

原因：固化不充分（炉温曲线未达标）或胶量不足。

解决：胶点直径应为元件边长的1/3~1/2，且固化后需通过推拉力计实测验证强度。

固化后开裂：

原因：热膨胀系数不匹配或固化过快。

解决：选择CTE≤80ppm/℃的型号，并确保升温速率≤3℃/秒。

2. 关键工艺控制点

存储与回温：

未开封需2-8℃冷藏保存（保质期6-8个月）。

使用前室温回温2-5小时（不可加热加速），否则冷凝水会导致气泡。

炉温设置：

基板温度达目标值后持续保温60秒以上，避免“假固化”（表面硬化但内部未反应）。

总结

SMT贴片红胶的核心价值是在焊接过程中可靠固定元器件，其“耐高温”指固化后能承受260℃以下焊接温度，并非可在低温固化。

选择时需重点关注触变指数（≥6.5）、固化后剪切强度（0805元件≥5.0Kg）及热膨胀系数（≤110ppm/℃），并严格按规范存储回温。

对于IC等精密元件，必须通过实际推拉力测试验证，切勿仅依赖“不溢胶”“耐高温”等宣传语。

若需双面回流焊或二次返修，应优先选择明确标注“耐230℃二次回流”的型号。
