免清洗锡膏：省时省力的通用型SMT贴片核心方案

免清洗锡膏是当前电子制造领域应用最广的无铅焊料品类，通过优化助焊剂成分配比，实现焊后残留物呈惰性、高绝缘、无腐蚀性，无需后续水洗/溶剂清洗工序即可直接装机。

其核心价值集中在全流程降本增效与全场景工艺适配两大维度，是消费电子、汽车电子、工控设备等领域的主流选型。

一、省时省力：全链路压缩生产周期与运营成本

免清洗的核心优势并非单纯“少一道工序”，而是从产线节拍、物料投入、质量风险、环保合规全维度实现降本增效：

1. 直接缩短产线节拍，提升产能效率

传统水洗/溶剂清洗需配套清洗设备、烘干工序，单块PCB清洗+烘干节拍约30-60秒；免清洗工艺直接剔除该环节，产线整体生产周期缩短20%-30%，单条标准SMT线年产能可提升百万片级。

同时无需占用车间场地布置清洗线，大幅降低固定资产投入。

2. 全维度削减运营与耗材成本

物料端：无需采购去离子水、清洗剂、烘干耗材，单条产线年耗材成本可减少数万元；

能耗端：省去清洗、烘干环节的水电消耗，据SEMI测算，年产500万块PCB的产线年能耗成本降低40%以上；

人力端：减少清洗工位的操作人员配置，降低人工成本。

3. 规避二次损伤，降低质量返修成本

清洗过程易造成细间距引脚变形、01005等微型元件脱落、PCB受潮分层等物理损伤；免清洗工艺避免了后道处理对板件的破坏，同时稳定的绝缘残留物可降低长期使用中的电迁移、漏电流风险，产品整体返修率可下降15%-20%。

4. 从源头规避环保合规风险

传统水洗工艺会产生含助焊剂残留、金属离子的废水，溶剂清洗则涉及VOC排放与危废处理；免清洗工艺无废水、废气排放，无需配套危废处理流程，完全适配RoHS、REACH等环保法规要求。

二、全工艺适配：覆盖各类主流贴片生产场景

免清洗锡膏通过流变性能、活性窗口、粉径规格的定制化设计，可适配从通用大批量到精密小间距的绝大多数贴片工艺：

1. 适配高速SMT量产印刷工艺

主流免清洗锡膏优化了触变指数与粘滞特性，钢网连续印刷寿命可达8小时以上，印刷过程中不易发干、堵网；转印效率稳定在85%以上，适配每小时10万点以上的高速贴片机产线，满足消费电子等大批量生产的节拍要求。

2. 适配全精度等级贴片封装

通用元件：0805、0603、0402等常规阻容元件，印刷成型稳定，立碑、虚焊缺陷率极低；

微型元件：匹配T5-T6级锡粉，可稳定适配0201、01005微型元件贴片；

精密芯片：对应T6-T7级超细粉，支持0.3mm间距BGA、CSP、QFP等密脚封装，印刷无塌边、回流无桥连，良率可达99.9%以上。

3. 适配多类型回流焊接工艺

空气回流：常规型号可在普通空气炉中完成焊接，无需氮气保护即可保证良好润湿性；

氮气回流：高端型号可适配氮气环境，进一步降低氧化风险，提升焊点光亮度与可靠性；

真空回流：低空洞专项配方配合真空工艺，可将BGA焊点空洞率控制在1%以内，适配功率器件、光模块等高散热要求场景。

4. 适配全温段合金与特殊工艺

无论是SAC305等通用中温无铅合金、Sn42Bi58低温合金，还是SnSb系高温合金，均有对应的免清洗助焊剂方案，可覆盖138℃-240℃全熔点区间，适配热敏器件、第三代半导体等不同温区的焊接需求；同时支持激光焊、针筒点胶、BGA返修等特殊工艺。

5. 适配多元生产模式

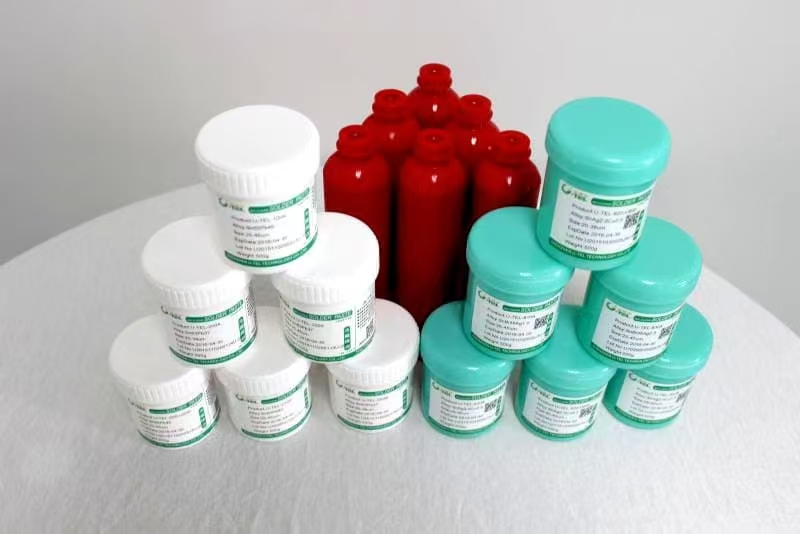

除大批量自动化量产外，免清洗锡膏也完美适配小批量打样、手工贴片、维修返修等场景：无需配套清洗设备，小型产线、维修工位均可快速投产；针管装免清洗锡膏可直接用于点胶返修，操作便捷。

三、核心技术支撑：真正免洗的可靠性保障

合格的免清洗锡膏并非“不清洗就行”，而是通过助焊剂体系的技术升级，满足严格的可靠性标准：

惰性残留：采用松香基或合成树脂复合体系，焊后残留物固化为非离子绝缘膜，表面绝缘电阻（SIR）在85℃/85%RH高温高湿环境下1000小时仍＞1×10⁹Ω，符合IPC-J-STD-004B Class 3标准；

低离子污染：高端免清洗锡膏离子污染度可控制在1.5μg NaCl/cm²以内，无腐蚀性，避免长期使用中的焊点腐蚀风险；

无卤合规：主流产品均满足无卤要求（溴、氯单种含量＜900ppm），零卤型号可适配车规、医疗等高可靠场景。

总结

免清洗锡膏以“工序简化”为核心，用成熟的配方技术平衡了工艺性、可靠性与成本，是兼顾效率与品质的通用型贴片方案。

除军工、航天等极高洁净度要求的特殊场景外，绝大多数电子制造领域均可通过免清洗锡膏实现生产效率与综合成本的最优解。
