电子组装行业：无铅锡膏在SMT（表面贴装技术）中的核心作用

在SMT（表面贴装技术）中，无铅锡膏是实现电子元件与PCB（印制电路板）可靠连接的核心材料，作用贯穿整个贴装与焊接流程，直接影响电子设备的性能、可靠性与合规性核心作用可从以下五方面展开：

 1. 实现电气连接的核心介质

SMT的核心目标是将芯片、电阻、电容等表面贴装元件与PCB焊盘形成导电通路。

无铅锡膏通过以下过程实现电气连接：

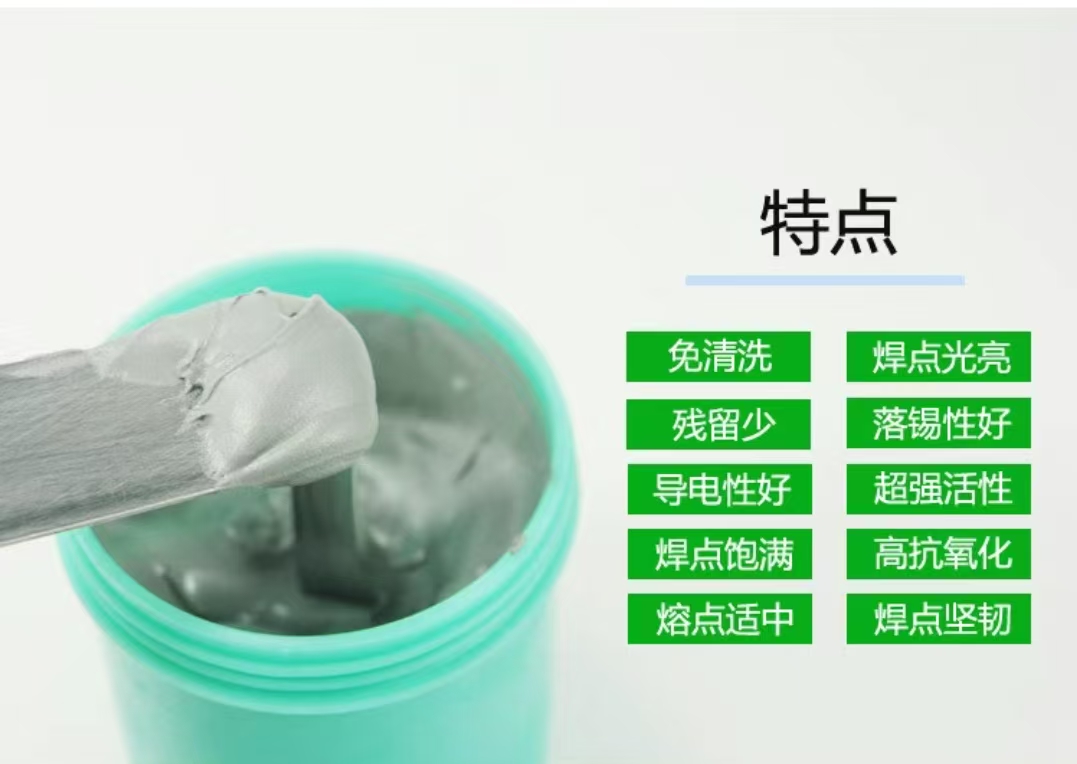

 印刷阶段：锡膏（由无铅焊锡粉末+助焊剂组成）通过钢网精准涂布在PCB焊盘上，形成预定形状的“锡膏图形”；

回流焊阶段：高温下焊锡粉末熔化，助焊剂去除焊盘/元件引脚表面氧化层，促使熔融焊锡充分润湿两者表面，最终凝固形成焊点。

焊点的低电阻特性（无铅焊锡合金如Sn-Ag-Cu的导电率接近传统含铅锡膏）保证了电流与信号的高效传输，是电路导通的“桥梁”。

 2. 提供机械固定的结构支撑

 电子元件（尤其是芯片、连接器等）需通过焊点与PCB牢固结合，以抵抗设备使用过程中的振动、冲击及热应力。

无铅锡膏凝固后形成的焊点具有足够的机械强度：

 无铅焊锡合金（如SAC305：Sn-3Ag-0.5Cu）的抗拉强度、剪切强度优于传统含铅锡膏，能稳定承载元件重量并缓冲外力；

焊点与焊盘、元件引脚的界面结合力强，可避免元件脱落或“虚焊”（接触不良），确保设备结构稳定性。

 3. 满足环保合规的强制要求

 铅是有毒重金属，长期接触会危害人体健康并污染环境。

2006年欧盟RoHS指令等国际法规强制限制电子设备中铅的使用（豁免情况除外），无铅锡膏因此成为替代传统含铅锡膏的核心材料：

 其焊锡粉末以锡（Sn）为基体，添加银（Ag）、铜（Cu）、铋（Bi）等元素（不含铅），完全符合环保标准；

使用无铅锡膏是电子产品进入全球市场的“准入证”，避免因铅超标导致的贸易壁垒。

 4. 适配SMT工艺的关键特性

 无铅锡膏的物理化学特性需与SMT全流程（印刷、贴装、回流焊）高度匹配，是保证生产良率的核心：

 印刷性能：需具备合适的粘度和触变性（外力作用下粘度降低，便于印刷；静置后粘度回升，避免坍塌），确保锡膏图形精准、无毛刺、无桥连；

回流焊适配性：熔点需适配回流焊温度曲线（如SAC305熔点约217℃，高于含铅锡膏的183℃，需匹配高温回流工艺），且熔化后流动性适中，既能充分润湿焊盘/引脚，又不会因过度流动导致“锡珠”或“桥连”；

助焊剂功能：助焊剂需在高温下有效去除氧化层、抑制再氧化，并在焊接后形成保护膜，减少焊点氧化风险。

 5. 保障长期可靠性的耐用性基础

电子设备的使用寿命往往依赖焊点的长期稳定性。

无铅锡膏的焊点需抵抗复杂环境应力：

 抗热疲劳性：设备工作时的温度波动（如-40℃~125℃）会导致PCB与元件因热膨胀系数差异产生应力，无铅焊锡合金的韧性可缓解应力集中，减少焊点开裂；

耐腐蚀性：助焊剂残留量低且稳定，无铅焊点本身抗氧化、抗硫化能力强，可避免长期使用中因腐蚀导致的焊点失效（如接触电阻增大）。

 无铅锡膏在SMT中既是实现电气与机械连接的“功能载体”，也是满足环保法规、保障生产良率与设备可靠性的“核

心保障”，其性能直接决定了电子产品的质量与市场竞争力。
