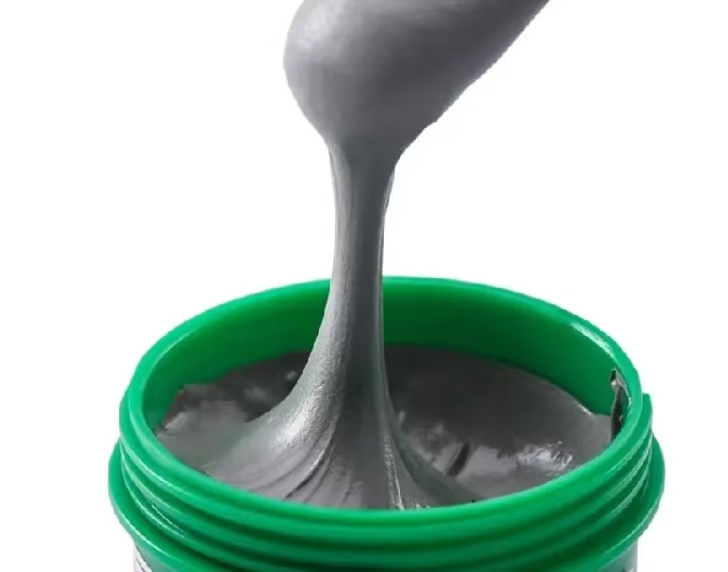

无铅锡膏与不同元器件（如QFN、BGA）的兼容性分析

无铅锡膏与QFN、BGA等元器件的兼容性需从合金匹配、润湿性、工艺适应性、可靠性等多维度分析，核心是确保焊接质量与长期稳定性：

核心影响因素；

 无铅锡膏以锡基合金为主（如SAC305：Sn96.5%Ag3%Cu0.5%、SnCu0.7等）与元器件的兼容性取决于：

1. 元器件焊端/焊球的镀层/合金（如Ni/Au、Sn、Ag、Cu OSP等）；

2. 焊接过程的润湿性（受助焊剂活性、温度、镀层状态影响）；

3. 金属间化合物（IMC）的形成（决定焊点强度与脆性）；

4. 热匹配性（元器件与PCB的热膨胀系数CTE差异，叠加无铅焊点的力学特性）；

5. 工艺适配性（锡膏颗粒度、流变性与元器件引脚/焊盘尺寸匹配）。

 与QFN的兼容性分析；

 QFN（方形扁平无引脚）的特点是底部有大面积散热焊盘（EP），周边引脚短且密（间距常为0.4-0.8mm），焊端镀层多为Ni/Au（ENIG）、Sn、Cu OSP等。

 1. 镀层兼容性

 Ni/Au（ENIG）镀层：需警惕“黑盘效应”（Ni-P层氧化导致焊盘发黑）。

无铅焊接温度高（210-230℃），可能加速Ni-P层的氧化，若锡膏助焊剂活性不足（无法有效去除NiO），会导致润湿性差、虚焊。

需选择高活性助焊剂（含适量有机酸/卤化物），并控制焊接峰值温度（≤240℃）和时间（10-30s），减少Ni层过度腐蚀。

Sn镀层：与无铅锡膏（如SAC305）的Sn基合金互溶性好，IMC以Cu₆Sn₅为主，结构稳定，润湿性优异，兼容性最佳。

Cu OSP镀层：OSP（有机保护膜）需被助焊剂分解以露出新鲜Cu表面。

无铅焊接温度高，OSP易提前分解，需锡膏助焊剂在高温下仍保持活性（如含耐热性树脂），否则易因Cu氧化导致虚焊。

 2. 工艺与可靠性

 焊膏量控制：底部散热焊盘（EP）面积大（如5x5mm），需足量锡膏（避免空洞），但过量可能导致周边引脚桥连，需匹配高触变系数的锡膏（抗塌陷）。

引脚间距适配：QFN引脚间距小（如0.4mm），需锡膏颗粒度≤Type 4（20-38μm），避免印刷时堵网或焊膏分布不均。

热应力耐受：QFN封装体（如塑封）与PCB的CTE差异可能在热循环中导致焊点应力集中，无铅焊点（SAC）的延展性（约30%）低于有铅（Sn63Pb37约45%），需通过合金优化（如加Ni抑制IMC粗化）提升抗疲劳性。

 与BGA的兼容性分析；

 BGA（球栅阵列）的核心是底部阵列焊球（间距0.5-1.27mm），焊球合金多为无铅（如SAC305、SnAg），少数为SnCu，需与锡膏合金匹配。

 1. 合金匹配性

 焊球为SAC系列：与SAC锡膏焊接时，Sn、Ag、Cu互溶，IMC以Ag₃Sn和Cu₆Sn₅为主，层厚均匀（<5μm），焊点强度高（剪切强度约40MPa），兼容性最佳。

焊球为SnCu：与SAC锡膏焊接时，Ag会扩散到焊球中形成Ag₃Sn，若Ag含量过高（如SAC305），可能导致IMC过厚（>8μm），增加焊点脆性，建议选择低Ag锡膏（如SAC105：Sn98.5%Ag1%Cu0.5%）。

焊球为SnAg：与SnCu锡膏焊接时，Cu扩散形成Cu₆Sn₅，需控制焊接时间（避免Cu过度溶解），否则IMC层脆化易开裂。

 2. 工艺与可靠性

 细间距适配：BGA间距≤0.65mm时，需锡膏颗粒度为Type 5（10-25μm），确保印刷精度（焊膏量偏差<10%），减少桥连/虚焊。

空洞控制：BGA焊点隐藏于底部，空洞率需<10%（IPC标准）。锡膏助焊剂需低挥发、高流动性，确保焊接时气体充分排出；同时控制升温速率（3-5℃/s），避免助焊剂过快沸腾产生气泡。

热循环可靠性：BGA封装（如陶瓷基板CTE≈7ppm/℃）与PCB（FR4 CTE≈17ppm/℃）的CTE差异大，无铅焊点（硬度高、延展性低）易因热应力开裂。

需通过锡膏合金改性（如加Bi降低熔点至205℃，或加Sb提升韧性），或优化焊点尺寸（增加焊膏量缓冲应力）改善。

 共性结论与优化建议；

 1. 合金选择：优先用SAC305锡膏匹配SAC镀层/BGA焊球，兼容性最稳定；对细间距或高可靠性场景，可选低Ag（SAC105）或加Ni的锡膏（如SAC305Ni）抑制IMC粗化。

2. 助焊剂适配：QFN/BGA需高活性、耐高温助焊剂（如免清洗型，含松香+有机酸），兼顾润湿性与残留可靠性。

3. 工艺参数：峰值温度220-230℃（SAC系列），保温时间15-25s，避免温度过高导致镀层/合金过度反应。

4. 镀层预处理：元器件焊端需无氧化（如ENIG镀层Au层厚度≥0.05μm，避免Ni层暴露），PCB焊盘OSP膜厚≤0.8μm，确保助焊剂有效激活。

 无铅锡膏与QFN、BGA的兼容性需通过“合金匹配+镀层适配+工艺优

化”实现，核心是控制IMC层质量与焊点应力，满足焊接强度与长期可靠性要求。
