锡膏存储与使用指南：科学管理提升焊接良率

锡膏作为SMT（表面贴装技术）的核心材料，其存储与使用方式直接影响印刷质量、焊接效果及产品可靠性。不当的存储或操作可能导致锡膏氧化、粘度变化，甚至引发焊接缺陷（如虚焊、桥接）。本文将系统介绍锡膏的存储规范、使用注意事项及常见问题解决方案，帮助用户最大化发挥锡膏性能。

一、锡膏存储规范

1. 温度控制

• 未开封锡膏：需存储在 2~10℃ 的恒温冰箱中，避免冷冻（可能导致合金颗粒与助焊剂分离）。

• 已开封锡膏：若暂不使用，须密封后冷藏，并优先在 24小时内 用完。

• 解冻要求：使用前需在室温（20~25℃）下回温 4~6小时，避免冷凝水混入。

2. 湿度与环境

• 相对湿度建议 30~60%，防止助焊剂吸潮或锡粉氧化。

• 存储环境需远离酸、碱等腐蚀性气体。

3. 标签与时效管理

• 明确标注 生产日期、开封日期、型号，遵循“先进先出”原则。

• 未开封锡膏保质期通常为 6~12个月（不同品牌有差异），开封后建议 72小时内 用完。

二、锡膏使用操作指南

1. 使用前准备

• 搅拌：用专用搅拌机或手动搅拌 1~3分钟 至均匀膏状（无颗粒沉淀、助焊剂分离）。

• 粘度测试：必要时用粘度计检测，确保符合工艺要求（通常 80~120万cps）。

2. 印刷工艺控制

• 钢网清洁：每印刷 5~10次 用无水乙醇擦拭，避免残留堵塞孔洞。

• 印刷参数：

  • 刮刀压力：30~60N（根据钢网张力调整）。

  • 印刷速度：10~50mm/s（精细间距需低速）。

  • 脱模速度：0.5~2mm/s，防止拉尖。

3. 回流焊建议

• 温度曲线：参考锡膏厂商提供的曲线（如贺力斯SAC305典型曲线）：

  • 预热区：120~160℃（60~90秒）。

  • 回流区：峰值温度 230~250℃（40~60秒）。

  • 冷却速率：1~3℃/秒，避免热应力。

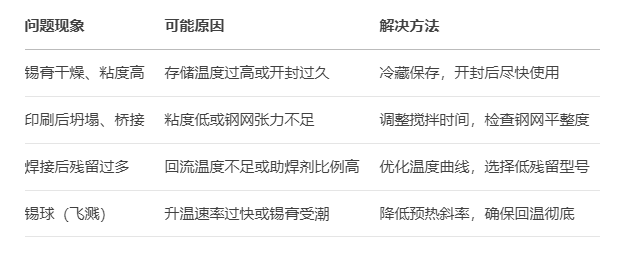

三、常见问题与解决方案

四、废弃锡膏处理

• 过期或污染锡膏：按环保法规交由专业回收机构处理，避免随意丢弃（含金属与化学物质）。

• 空罐清洁：用酒精清除残留后分类回收。
