欧盟RoHS认证无铅锡膏：低温焊接更稳定，助力产品绿色升级

欧盟RoHS认证的无铅锡膏通过材料创新与工艺优化，在保障环保合规的同时，以低温焊接特性实现高稳定性，成为电子制造绿色升级的核心材料。以下从技术特性、应用场景、工艺优化及行业趋势四个维度展开分析：

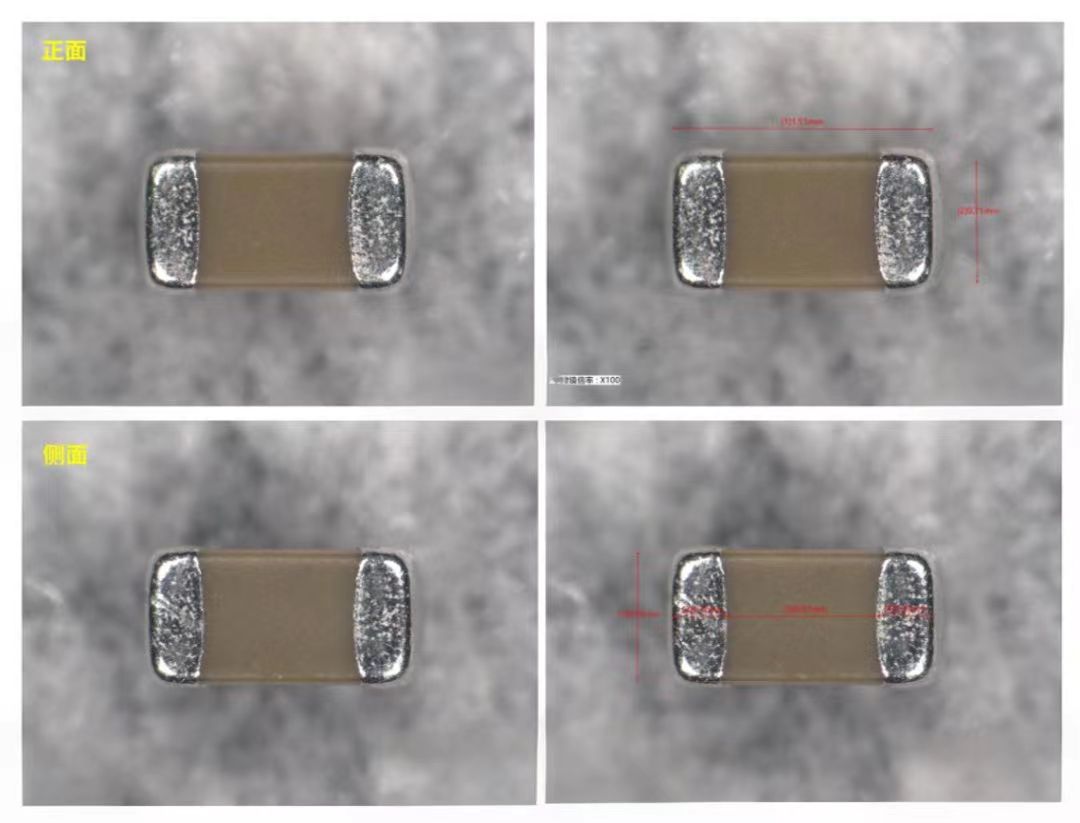

环保合规与材料创新

1. RoHS认证的核心要求

无铅锡膏严格遵循欧盟RoHS指令（EU/2015/863），铅含量＜0.1%，并通过REACH法规对SVHC物质的管控。

例如，贺力斯医疗级锡膏铅含量＜10ppm，卤素总量＜500ppm，通过ISO 10993生物相容性测试，生物毒性极低（细胞存活率≥95%），适用于心脏起搏器等植入式设备。

2. 低温合金体系的环保优势

主流低温锡膏采用Sn-Bi合金（如Sn42Bi58，熔点138℃），完全无铅无卤，符合RoHS标准。

例如，锡膏通过IPC J-STD-004B认证，电化学迁移测试中596小时无腐蚀，助焊剂残留生物降解率＞60%，显著降低电子废弃物对环境的影响 。

3. 生物基助焊剂的可持续性

新一代助焊剂采用植物源松香替代石油基树脂，如Stannol的EF160 Bio PV生物助焊剂，生物基含量达95%（DIN EN 16785-2标准），焊接后残留量极低且无腐蚀，废水处理成本降低70%，推动绿色制造进程。

低温焊接的稳定性突破

 1. 合金配方优化与工艺窗口扩展

Sn-Bi-Ag合金（如Sn64Bi35Ag1）：熔点172℃，抗拉强度提升至30MPa，适配中等机械强度需求，在190℃峰值温度下实现0.5mm间距元件的稳定焊接，盐雾测试（96小时）后无腐蚀 。

四元合金创新：Sn-Ag-Cu-Mn合金通过锰元素提升抗振动性能，焊点剪切强度达35MPa，适配车载ADAS传感器，在-40℃~125℃循环1000次后无开裂 。

2. 回流曲线与空洞率控制

工艺参数优化：预热阶段100-130℃（90-120秒），回流阶段峰值温度170-200℃（液相线以上30-90秒），氮气保护（氧含量＜50ppm）可使BGA焊点空洞率＜3%（IPC-7095 Class 3标准） 。

设备协同创新：激光焊接技术（如永安科技方案）通过瞬时高温（＜0.3秒）实现0.3mm间距FPC的精准焊接，焊点精度±25μm，热影响区＜0.5mm，避免传统回流焊的热应力损伤。

3. 长期可靠性验证

热循环测试：Sn-Bi合金焊点在-40℃~85℃循环1000次后，电阻变化率＜5%，满足医疗设备动态可靠性需求 。

机械冲击测试：10次自由跌落（1.2m高度）后，焊点电阻波动≤5%，适用于可穿戴设备的高可靠性场景 。

典型应用场景与案例；

1. 消费电子与可穿戴设备

柔性电路板（FPC）焊接：联想小新系列通过138℃低温锡膏焊接散热铜管，主板翘曲率降低50%，并通过-40℃~85℃温变循环测试 。

OLED屏幕封装：Sn-Bi合金的低热应力特性防止像素损伤，某厂商采用后屏幕良率提升至99.9%，信号损耗较传统配方降低30% 。

2. 汽车电子与新能源

车载雷达模块：77GHz毫米波雷达BGA焊接中，低温锡膏空洞率控制在5%以内，通过AEC-Q200认证的-40℃~125℃温度循环测试 。

电池极耳焊接：SnAgBi合金（熔点170℃）焊点内阻降低8%，适配800V高压平台的高功率需求，通过1000次冷热循环无失效 。

3. 医疗与高频通信

5G基站射频模块：超细间距焊接（引脚间距0.2mm）要求锡膏印刷精度达±12.5μm，低温锡膏通过纳米银掺杂技术实现空洞率＜3%，满足信号完整性要求 。

植入式医疗设备：无卤低温锡膏的助焊剂残留物腐蚀速率≤0.01μm/天，确保心脏起搏器等设备10年以上使用寿命 。

 行业趋势与技术展望；

 1. 材料创新方向

低银化与复合结构：开发Ag含量＜1%的SAC衍生合金，采用芯部高熔点合金（Sn-Ag-Cu）+外层低熔点金属（In）的梯度设计，减少热应力并降低成本 。

纳米增强技术：添加碳纳米管或纳米银线的锡膏，在降低银含量20%的同时保持焊点强度，适配低成本高可靠性场景 。

2. 工艺智能化升级

AI驱动的锡膏管理：智能料架系统实现锡膏全流程溯源，错料率压至0.1%以下，开封后4小时内用完以确保活性 。

真空回流集成：与选择性焊接结合，实现局部真空环境，焊点空洞率降至0.1%以下，适配大功率IGBT模块焊接 。

3. 环保政策与供应链管理

欧盟EPR法规应对：建立锡膏闭环回收体系，目标2030年锡资源利用率超90%，同时优化包装设计以降低碳足迹。

供应商认证：优先选择通过IATF 16949（汽车电子）或ISO 13485（医疗设备）认证的厂商，如贺力斯、Alpha等，确保材料批次稳定性。

选型与应用建议；

 1. 材料选择逻辑

耐温需求：元件耐温极限＜180℃时选择Sn-Bi合金（如Sn42Bi58），需更高机械强度则选用中温锡膏（如Sn64Bi35Ag1） 。

可靠性等级：汽车电子（AEC-Q200）和医疗设备（ISO 13485）需通过严格的温循、振动和盐雾测试，推荐贺力斯、Alpha等认证品牌。

2. 工艺协同要点

钢网设计：QFN器件采用“梅花孔”开孔（孔径增加5%），0.5mm间距元件推荐0.1mm厚度电铸钢网，提升锡膏填充量 。

炉温曲线优化：预热阶段100-130℃/90-120秒，回流阶段峰值温度170-200℃/30-90秒，冷却速率4-6℃/秒以细化焊点结构 。

3. 成本与效率平衡

设备改造：老旧回流炉增加氮气保护系统改造成本约5-10万元/台，可提升良率3-5% 。

库存控制：锡膏存储需严格遵循“先进先出”原则，保质期通常为6个月（未开封，4-10℃冷藏） 。

总结

欧盟RoHS认证的无铅锡膏通过低温焊接技术与环保材料创新，在保护敏感元器件的同时实现高可靠性焊接，已成为消费电子、汽车电子及医疗设备领域的主流选择。

随着超细间距封装、绿色制造等需求的增长，低温锡膏技术将持

续向高纯度合金研发、AI驱动工艺优化和全生命周期绿色化方向演进，为电子制造行业的高质量发展提供关键支撑。
