低温免清洗锡膏｜快速固化不残留，电子组装效率翻倍

在电子制造领域，低温免清洗锡膏凭借其低热应力、快速固化和无残留特性，已成为热敏元件焊接、高密度封装及绿色制造的核心材料。

以下从材料创新、工艺优化、设备适配及行业应用四个维度，系统解析如何通过低温免清洗锡膏实现“快速固化不残留，电子组装效率翻倍”的目标。

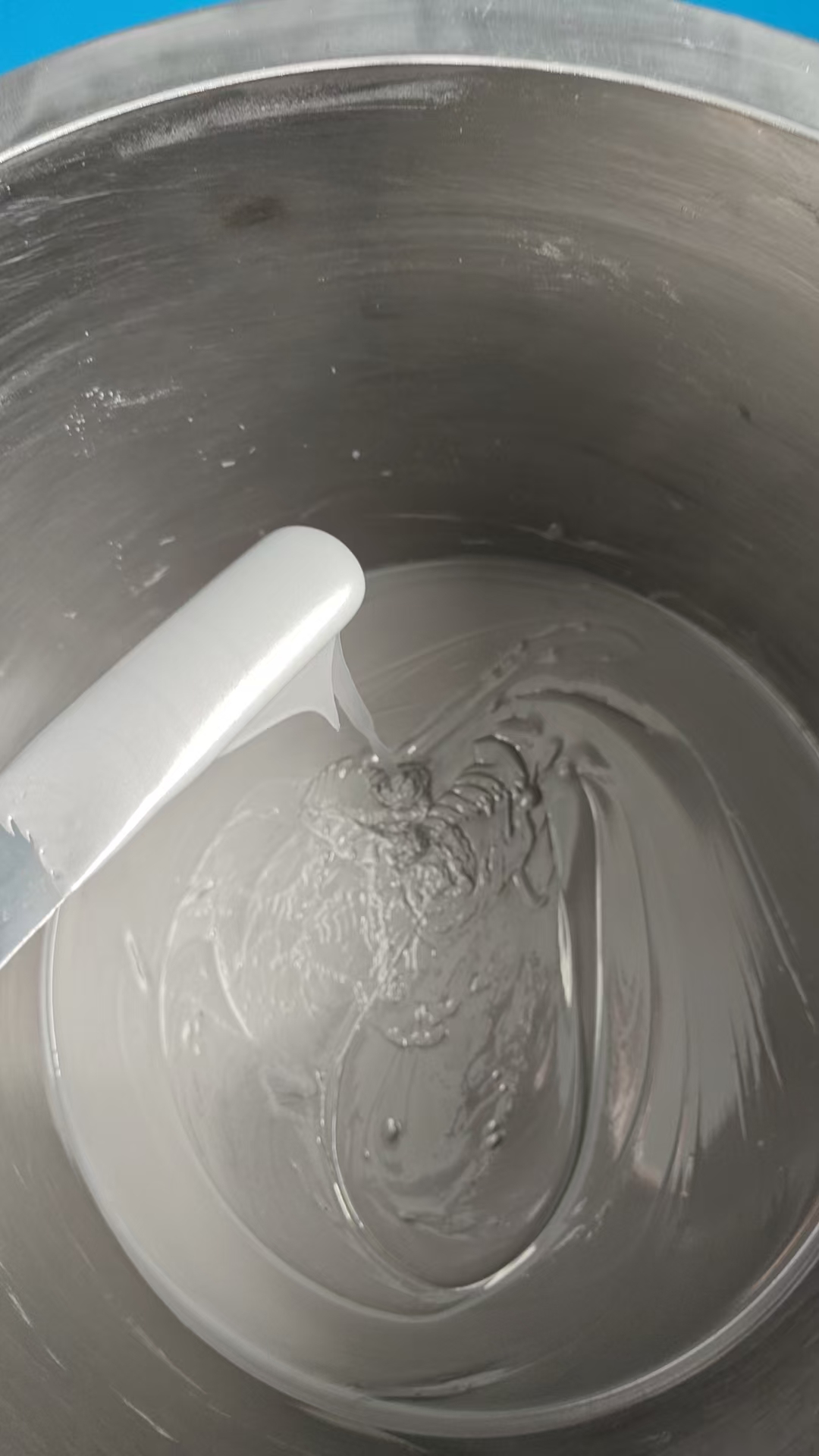

材料体系：低温合金与助焊剂的协同突破

 1. 合金体系的性能升级

 主流合金选择：Sn-Bi系合金（如Sn42Bi58，熔点138℃）仍是低温焊接的基石，其焊接峰值温度可控制在170-190℃，较传统SAC305锡膏降低60-80℃ 。

通过添加Ag、In等元素，可显著改善机械性能：

Sn64Bi35Ag1合金：在170℃回流后，焊点剪切强度达32MPa，较纯SnBi提升40%，适用于消费电子中的高频振动场景（如手机摄像头模组）。

Sn-Bi-In四元合金：引入1%In后，焊点延伸率从8%提升至15%，可承受10万次弯曲（半径5mm）而不断裂，成为折叠屏手机UTG玻璃焊接的首选。

新型合金探索：2025年推出的SnAgx低温锡膏（如HX-660，熔点143℃），通过优化银含量和添加稀土元素，焊接强度可媲美SAC305，同时成本降低20%，已在光通信模块和线材焊接中实现规模化应用。

 2. 助焊剂的配方革命

 活性与残留的平衡：采用无卤素RA级助焊剂，通过复配咪唑类活性剂和棕榈蜡，可在150℃预热阶段快速去除铜氧化层（接触角＜25°），同时残留离子污染度＜1.5μg/cm²，绝缘阻抗＞10¹⁴Ω·cm，满足医疗设备对生物相容性（ISO 10993认证）和高频信号传输（电阻率＜15μΩ·cm）的严苛要求。

水溶性技术突破：如DSP-717HF水溶性锡膏，焊接后仅需55℃去离子水喷雾清洗，残留物去除率＞99%，废水处理成本降低70%，同时支持0.3mm间距QFN器件的无桥连焊接，良率达99.8%。

工艺优化：从印刷到固化的全流程提速

 1. 印刷参数精细化

 模板设计：针对0.5mm间距BGA，采用30μm厚度电铸钢网搭配Type 4锡粉（25-38μm），可实现锡膏体积误差＜±5%，并通过激光切割“梅花孔”减少锡膏坍塌 。

环境控制：在23±2℃、50±5%RH环境下，锡膏可保持8小时以上的印刷稳定性，避免因湿度波动导致的粘连或空洞率上升。

 2. 回流曲线动态调整

三阶段升温策略：

预热阶段：以2-3℃/s速率升至150-160℃，使助焊剂充分活化并排出挥发物（如手机主板焊接中可减少90%空洞风险）。

保温阶段：在170-180℃保持40-60秒，确保氧化层彻底去除并促进焊料铺展。

回流阶段：峰值温度190-200℃（SnBi合金），液相线以上时间（TAL）控制在45-60秒，兼顾焊点强度与元件耐温性。

快速固化技术：激光焊接中，采用脉冲加热模式（功率30-50W，时间300ms），可在局部实现200℃高温，焊点形成时间较传统回流焊缩短80%，适用于FPC与PCB的快速连接。

3. 设备适配与智能化

真空回流技术：在汽车电子BGA焊接中，通过真空脱泡（压力＜100mbar），可将空洞率从常规的5%降至1%以下，热导率提升20%，显著降低IGBT模块结温 。

AI视觉检测：引入3D AOI系统，对0.2mm间距元件的虚焊、少锡缺陷识别率达99.9%，配合机器学习算法实时调整印刷参数，减少人工干预 。

 可靠性设计：从焊点到系统的全生命周期保障

 1. 焊点力学性能强化

 抗振动设计：在无人机电机控制器中，采用SnBi58Ag0.5合金结合纳米银线增强技术，焊点抗振动性能提升3倍，通过MIL-STD-810H的500次随机振动测试。

抗疲劳优化：在车载雷达模块中，通过调整助焊剂表面张力（25-30mN/m）和锡膏印刷厚度（0.1-0.15mm），使焊点高度/宽度比控制在0.8-1.2之间，热循环（-40℃~125℃）1000次后裂纹扩展速率降低60% 。

 2. 环境适应性验证

 湿热防护：在热带地区通信基站设备中，使用含防霉剂的助焊剂，可使焊点在60℃/90%RH环境下运行5000小时后绝缘电阻＞10⁹Ω，有效防止电迁移和腐蚀。

高温稳定性：对于工作温度175℃的IGBT模块，采用高熔点Sn-Sb合金（熔点235℃），其高温剪切强度（20MPa以上）是SAC305的1.5倍，可确保风电逆变器在极端天气下稳定运行。

行业应用与效率提升案例；

 1. 消费电子领域

 手机主板：采用SnBi35Ag1合金锡膏，配合激光快速焊接技术，使5G射频芯片焊接良率从94%提升至99.6%，单台生产时间缩短15秒。

折叠屏手机：使用SnIn合金（熔点117℃）和Type 6超细锡粉（5-15μm），在UTG超薄玻璃基板上实现0.3mm间距BGA的无桥连焊接，弯曲10万次后电阻变化≤5%。

2. 汽车电子领域

 ADAS传感器：采用真空回流工艺焊接77GHz毫米波雷达BGA，空洞率控制在1%以内，信号传输损耗较传统工艺降低12dB，通过AEC-Q200认证的-40℃~125℃温度循环测试 。

电池模组：在4680电池极耳焊接中，使用Sn-Ag-Cu-In四元合金锡膏，焊点内阻降低8%，耐1000次冷热循环（-40℃至85℃），适配800V高压平台需求。

 3. 医疗设备领域

 心脏起搏器：采用生物相容性免清洗锡膏（卤素含量＜500ppm），通过ISO 10993皮肤致敏性测试，经5000次插拔后接触电阻变化率＜10%，确保信号传输精准。

医疗监护仪：使用水溶性锡膏（DSP-717HF），焊接后清洗效率提升50%，符合FDA对医疗设备的无残留要求，产品不良率从0.5%降至0.03%。

供应链与环保合规；

1. 材料成本控制

 铋价波动应对：2025年铋出口管制导致全球价格飙升5倍，企业可通过采用Sn-Bi-Ag替代合金（铋含量降低30%）或与供应商签订长期协议，将材料成本波动控制在10%以内。

锡粉国产化：国内厂商如东莞市仁信电子已实现Type 4锡粉量产，价格较进口产品低15-20%，同时颗粒度一致性（D50偏差＜2μm）满足高端封装需求。

2. 环保与出口合规

 认证体系：低温免清洗锡膏需通过RoHS 2.0、REACH 233项及无卤（HF）认证，出口至欧盟的产品还需符合《新电池法规》对回收锡比例（≥30%）的要求。

出口管制：含铋锡膏（如Sn42Bi58）出口需申请《两用物项出口许可证》，企业应提前准备最终用户声明和技术参数表，确保供应链合规。

未来技术趋势；

1. 纳米增强技术：添加0.1%碳纳米管的Sn-Bi合金锡膏，可使焊点杨氏模量提升15%，同时保持10%延伸率，适用于激光雷达（LiDAR）的高频振动场景 。

2. 智能助焊剂：自修复型助焊剂通过微胶囊封装缓蚀剂，可在焊点裂纹萌生时自动释放修复成分，将焊点寿命延长30%。

3. 低温共晶连接：Sn-Bi-In三元合金（熔点130℃）与纳米银浆结合，可实现2.5D/3D封装中芯片与硅中介层的低温互连，热膨胀系数匹配度提升至95%。

通过材料创新、工艺优化和设备升级，低温免清洗锡膏已从实验室走向大规模量产，成为推动电子制造向高密度、低功耗、绿色化转型的关键技术。企业需根据具体应用场景（如柔性电子、汽车电子、医疗设备）选择适配的合金体

系和工艺参数，并通过严格的环境测试（如盐雾、热循环）验证方案的可行性，最终实现产品质量与生产效率的双重提升。
