生产厂家详解如何选择适合自己产品的锡膏

选择适合自己产品的锡膏需从应用需求、材料特性、工艺兼容性、可靠性、环保法规、成本及供应商能力七个维度系统评估，结合实际生产场景制定科学选型策略具体方法与实操建议：

明确应用需求：从产品特性到环境要求

 1. 产品类型与封装密度

 消费电子/通信设备：优先选择细颗粒锡膏（如T6级5-15μm），适配0.3mm以下微间距封装，避免桥连缺陷。

例如；玻璃夹层中保持7天≥10⁷Ω绝缘阻抗 。

AI服务器/GPU：需高银合金（如SAC405）提升机械强度，配合纳米颗粒增强（如Al₂O₃）提高导热率至80 W/m·K，支撑250W以上功耗运行。

汽车电子：选择抗热疲劳性能强的锡膏（如贺利氏SAC-Q系列），通过1000次-40℃~125℃热循环测试，焊点寿命延长2倍以上。

2. 焊接工艺匹配

回流焊：根据峰值温度选择合金熔点，如高温锡膏（Sn89.5Sb10Ni0.5，熔点245℃）用于底层芯片固定，低温锡膏（SnBi0.8Nm，熔点138℃）用于上层元件焊接，避免重熔。

激光焊接：需低飞溅、高润湿性锡膏（如川田纳米Sn64Bi35Ag1.0），焊接时间<1秒，焊点光亮饱满。

波峰焊：选择低氧化活性锡膏（如Senju SN100C），润湿性提升20%，侧面爬锡率达75%-90%。

3. 环境与可靠性要求

高温高湿场景：需抗电化学迁移锡膏，在85℃/85%RH环境下绝缘阻抗≥10⁸Ω。

长期稳定性：优先选择无卤化锡膏（如ALPHA OM-372），通过IPC-TM-650离子污染测试（卤化物当量<1.5μg/cm²），避免助焊剂残留腐蚀。

材料特性分析：合金、颗粒与助焊剂

1. 合金配方选择

机械强度：SAC405（Ag 4%）较SAC305机械强度提升15%，适用于数据中心GPU等高负载场景。

热疲劳性能：SAC-Q系列添加Ni（0.05%-0.3%）抑制IMC层生长，焊点寿命延长2倍以上。

导热性能：SAC305+Al₂O₃纳米颗粒（<100nm）导热率提升30%，达60-80 W/m·K。

2. 颗粒尺寸与分布

 微间距封装：选择T6级（5-15μm）或纳米级（<5μm）焊粉，配合激光转印技术实现±5μm印刷精度，在008004元件上保持Cpk>1.66的一致性。

常规焊接：T4级（20-38μm）颗粒成本更低，适配0.5mm以上间距，避免钢网堵塞 。

 3. 助焊剂活性与残留

 活性匹配：高活性助焊剂（如Indium InSi 96.5/3.0/0.5）适用于氧化严重的焊盘，低活性助焊剂（如ALPHA OM-353）减少残留，适合免清洗工艺 。

清洗要求：水溶性锡膏（如福英达FWS-305）仅需DI水清洗，解决SIP封装的残留物腐蚀问题。

工艺兼容性验证：从钢网到回流曲线

1. 钢网设计与印刷参数

 五球原则：焊盘短边长度应至少为焊粉直径的5倍（如T6级颗粒5-15μm，焊盘宽度≥25μm），确保填充均匀。

钢网厚度：0.3mm以下微间距建议使用0.10-0.12mm厚度钢网，阶梯钢网局部减薄至0.08mm优化释放效果 。

印刷参数：刮刀压力0.18-0.36 N/m，速度25-150 mm/s，网板释放速度1-5 mm/s，减少桥连与塌陷 。

 2. 回流曲线优化

 峰值温度：SAC305锡膏建议峰值235-245℃，液相线以上时间45-90秒，避免IMC层过厚 。

多阶回流：2.5D/3D封装采用熔点梯度设计（高温245℃+低温138℃），降低热阻15%。

氮气保护：氧含量<500ppm时，焊点氧化率降低90%，空洞率<5% 。

 可靠性测试：从实验室到实际场景

 1. 基础性能测试

 润湿性：通过铜片铺展面积测试（如Sn64Bi35Ag1铺展面积≥60.5 mm²），评估助焊剂活性 。

粘度测试：使用旋转粘度计（如Brookfield DV2T），在25℃/20rpm条件下粘度稳定在50-150Pa·s，批次间误差<5%。

触变性：刮刀挑起锡膏垂直滴落呈连续丝带状，无断裂或滴速异常。

 2. 环境可靠性测试

热循环测试：-40℃~125℃循环1000次，焊点无断裂（如亿百泰SAC0307）。

高湿测试：85℃/85%RH环境下放置96小时，表面绝缘阻抗≥10⁸Ω 。

抗振动测试：10-2000Hz/1g加速度下振动500万次，焊点剪切强度≥30MPa。

 3. 长期稳定性验证

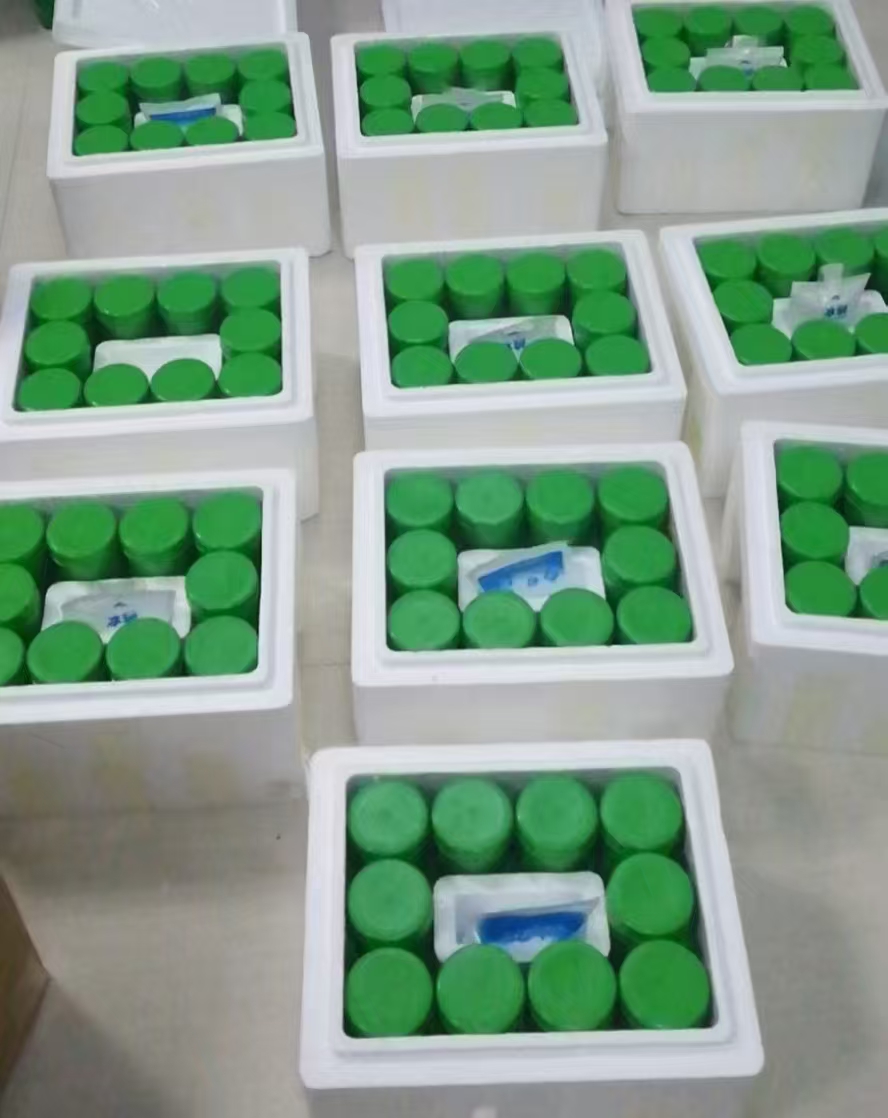

存储寿命：未开封锡膏在0-10℃冷藏6个月后，恢复室温时粘度变化<8%，焊接效果与新鲜锡膏一致。

再生材料验证：系列采用100%再生锡，性能与原生材料无异，碳足迹减少90%以上。

环保与法规合规：认证与检测方法

1. 环保认证要求

无铅化：符合RoHS指令（Pb<1000ppm），优先选择Sn-Ag-Cu（SAC）系列合金 。

无卤化：卤素含量（Cl+Br）<1500ppm，通过IEC 61249-2-21测试 。

ESG合规：选择再生材料锡膏，碳足迹降低90%，契合企业ESG目标。

2. 检测方法与设备

 成分分析：使用X射线荧光光谱仪（XRF）检测杂质（如Pb<5ppm），斯派克光谱仪精度达10ppm。

颗粒分布：激光粒度仪测试D50在目标粒径±10%范围内，粗颗粒（>45μm）占比<1%。

空洞率检测：X射线检测仪扫描焊点，BGA封装空洞率<3%，QFN<5%。

供应商评估：技术支持与供应链

 1. 技术能力验证

研发实力：优先选择拥有核心专利的供应商，技术迭代能力强，可定制化开发。

行业经验：验证供应商在同类产品中的应用案例（如：GPU采用SAC405+T6级锡膏），空洞率<5%，支撑2.5PB/s数据吞吐。

 2. 供应链稳定性

交货周期：常规锡膏交货周期≤7天，定制化产品≤15天，避免生产中断。

库存管理：供应商需具备恒温恒湿仓储条件（温度23±2℃，湿度40-50%RH），确保锡膏活性稳定 。

 3. 售后服务

 技术支持：供应商需提供焊接参数优化建议（如刮刀压力、回流曲线），并协助解决生产中的异常问题。

质量追溯：提供批次检测报告（如成分分析、粘度测试），支持至少3年的质量追溯。

测试与验证：从小批量到量产

 1. 小批量试产

工艺窗口验证：通过DOE实验测试不同回流曲线（如峰值温度±5℃、保温时间±10秒），确定最佳参数组合 。

缺陷分析：使用SPI（锡膏检测）和AOI（自动光学检测）定位印刷偏移、桥连等问题，良率需≥99%。

2. 量产稳定性评估

CPK值监控：连续生产1000片，印刷精度CPK>1.33，焊点剪切强度CPK>1.67 。

长期可靠性测试：抽取量产批次进行1000次热循环测试，焊点断裂率<0.1%。

未来趋势与技术前瞻；

 1. 超微颗粒制备：开发T8级（2-8μm）焊粉，配合原子层沉积（ALD）技术实现单颗粒包覆，解决纳米锡粉易氧化难题。

2. 混合键合兼容：开发同时支持Cu-Cu混合键合与锡膏焊接的复合工艺，在3D IC中实现信号传输与机械支撑协同优化。

3. 智能化工艺控制：结合AI算法预测印刷缺陷，实时调整刮刀压力、网板释放速度等参数，将焊接良率提升至99.99%以上。

选择锡膏需构建“需求-材料-工艺-验证”的闭环体系，优先通过五球原则设计焊盘、粘度测试优化印刷参数、X射线检测空洞率等关键步骤，结合供

应商技术能力与行业验证案例，最终实现焊接质量、生产效率与成本的平衡。

随着AI芯片向1.5nm制程演进，锡膏作为隐形基石，其技术迭代将持续支撑算力革命。
