厂家详解无铅锡膏消费电子产品制造应用

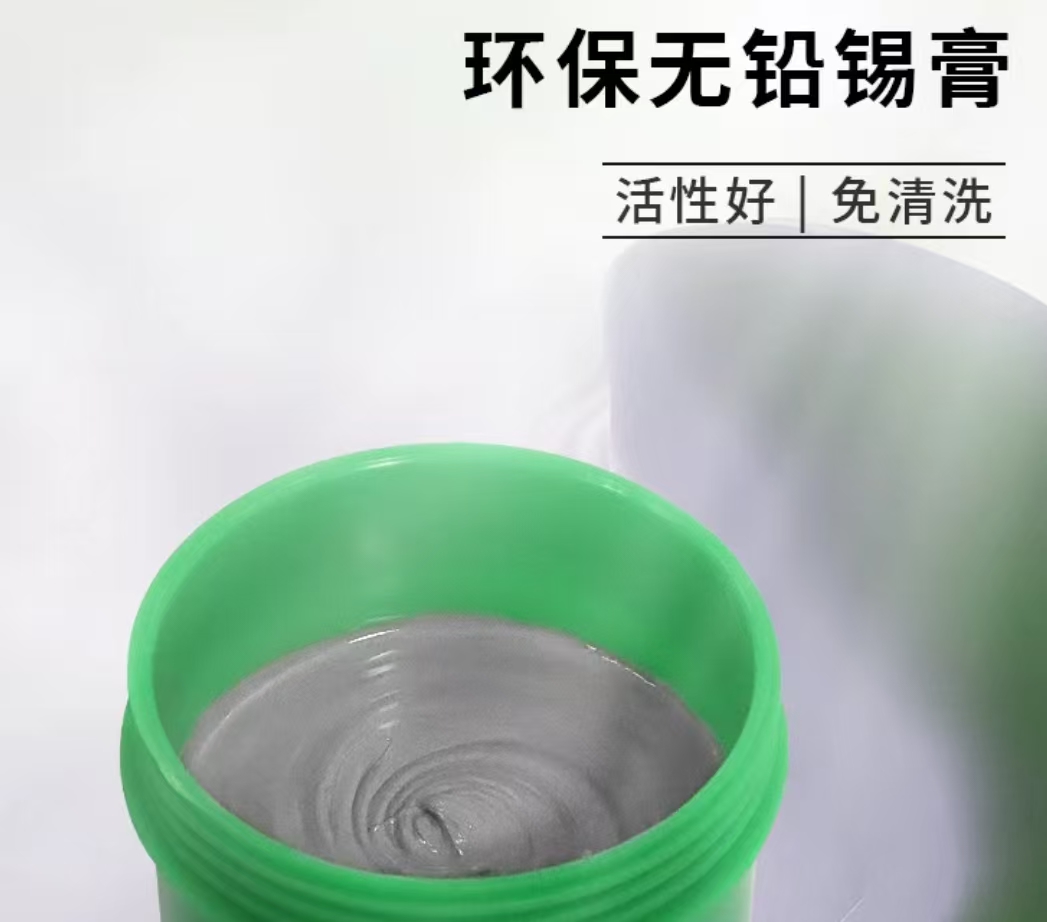

无铅锡膏在消费电子产品制造中是核心焊接材料之一，应用直接影响产品的可靠性、环保合规性和生产效率。

消费电子产品（如智能手机、笔记本电脑、智能手表、耳机、平板电脑等）具有元器件密集、体积小巧、功能集成度高、对焊接精度和可靠性要求严苛等特点，无铅锡膏的应用需紧密匹配这些特性，具体表现如下：

核心应用场景；

 1. 表面贴装技术（SMT）焊接

消费电子产品的PCB（印刷电路板）制造中，SMT是主流工艺，无铅锡膏通过钢网印刷到PCB焊盘上，再贴装元器件（如芯片、电阻、电容、连接器等），最后经回流焊形成焊点。

这一过程覆盖了消费电子从主板到模组（如摄像头模组、电池管理模组）的核心焊接环节。

例如：智能手机主板的BGA（球栅阵列）芯片、笔记本电脑的CPU封装、无线耳机的微型电容/电感等，均依赖无铅锡膏实现电气和机械连接。

2. 高密度封装场景

消费电子趋向“小型化、轻薄化”，PCB上的元器件密度极高（如01005封装的被动元件、微型BGA/CSP），要求无铅锡膏具备优异的印刷精度（如细间距钢网下的均匀脱模）、低空洞率和良好的润湿性，避免桥连、虚焊等缺陷。

3. 柔性电子与穿戴设备

智能手表、手环等穿戴设备常采用柔性PCB，无铅锡膏需适应柔性基材的热膨胀特性，焊点需具备一定的抗弯折能力，避免因形变导致焊点开裂。

 消费电子对无铅锡膏的核心要求；

 1. 环保合规性

消费电子产品需符合全球环保法规（如欧盟RoHS、中国RoHS 2.0），严格限制铅含量（≤0.1%），无铅锡膏（如Sn-Ag-Cu系列、Sn-Cu系列）是唯一选择，确保产品可出口全球市场。

2. 可靠性匹配

消费电子使用环境复杂（如温度波动、振动、潮湿），要求焊点具备：

耐高温性：适应设备工作时的芯片发热（如手机处理器温度可达80-100℃）；

抗疲劳性：抵抗长期使用中的热循环应力（如笔记本电脑的开合振动）；

低空洞率：尤其在BGA等大焊点场景中，空洞率过高会导致散热不良或接触电阻增大。

3. 工艺适配性

消费电子SMT生产线自动化程度高、节拍快，无铅锡膏需满足：

良好的印刷性能：在细间距（如0.4mm pitch BGA）钢网下不堵孔、脱模均匀；

稳定的回流焊窗口：适应不同产品的回流曲线（如峰值温度230-260℃），不出现焊锡珠、飞溅；

长保质期与使用稳定性：冷藏存储（通常0-10℃）下保质期6个月以上，回温后搅拌均匀即可使用，减少生产等待时间。

4. 成本平衡

消费电子市场竞争激烈，需在性能与成本间平衡。

例如：中低端产品（如入门级手机）可能采用Sn-Cu系无铅锡膏（成本较低，但润湿性稍差）；

高端产品（如旗舰手机、精密穿戴设备）多采用Sn-Ag-Cu（SAC）系（如SAC305，含3%Ag、0.5%Cu），以提升焊点强度和可靠性。

应用中的典型挑战与解决思路；

 1. 润湿性不足与虚焊

无铅锡膏（尤其低银/无银型号）的润湿性通常弱于传统有铅锡膏，易在氧化焊盘或微型元器件上出现虚焊。

解决：选择高活性助焊剂的无铅锡膏，或优化PCB焊盘的表面处理（如ENIG、OSP），同时控制回流焊的升温速率（避免助焊剂过早挥发）。

2. 桥连与焊锡珠

高密度封装中，细间距元器件（如0201电容）易因锡膏印刷过多或回流时焊锡流动失控导致桥连。

解决：优化钢网厚度（如0.12-0.15mm）和开孔设计，控制锡膏印刷量；选择触变性能好的锡膏（印刷后不易坍塌）。

3. 空洞率过高

BGA焊点空洞会影响散热和电连接，尤其在5G手机等高速设备中风险显著。

解决：选用低挥发物、高流动性的助焊剂配方，调整回流焊曲线（延长保温时间以排出助焊剂挥发物），控制PCB焊盘与元器件焊球的共面性。

未来趋势；

随着消费电子向“5G/6G、AIoT、柔性化”发展，无铅锡膏的应用将进一步升级：

 低温无铅锡膏：适配柔性基材和热敏元器件（如OLED屏幕驱动芯片），降低回流焊温度（峰值≤220℃），减少基材热损伤；

低空洞、高精密型号：满足更细间距（如0.3mm pitch）和异质集成（如Chiplet）的焊接需求；

环保与成本优化：开发无银/低银无铅锡膏（如Sn-Cu-Ni系），在保证可靠性的同时降低材料成本。

 无铅锡膏是消费电子产品实现环保、高可靠性和精密制造的核心材料，其应用需与产品设计、工艺

条件和性能需求深度匹配，未来将随电子技术升级向更高精度、更低成本和更宽适配性方向发展。
