详解深度剖析无铅锡膏，解锁电子制造新可能

无铅锡膏在电子制造领域的深度剖析，结合其环保意义、技术革新、产业变革及未来发展方向，系统性揭示它如何解锁电子制造的全新可能性：

环保根基：从铅污染根除到可持续制造体系重构

 无铅锡膏的核心价值始于环保合规性，并延伸至整个产业链的绿色转型：

 1.铅污染彻底终结

传统含铅锡膏（如Sn63Pb37）含铅量高达37%，其生产、使用及废弃过程中的铅释放对环境（水源、土壤）和人体健康（神经、生殖系统损伤，尤其儿童智力发育风险）构成长期威胁。

无铅锡膏通过法规强制（欧盟RoHS指令、中国《电子信息产品污染防治管理办法》等）要求铅含量≤1000ppm（通常实际控制在更低水平，如猎板PCB将铅含量压至50ppm以下），以锡（Sn）为基础，搭配银（Ag）、铜（Cu）、铋（Bi）、锌（Zn）等无害金属构建合金体系，从源头切断重金属污染链。

2.碳中和的关键驱动力

低温焊接技术：如锡铋合金（Sn42Bi58，熔点138°C）和优化配方的锡银铋合金温度，使回流焊峰值温度较传统工艺降低60°C以上，显著减少能耗（降幅超20%）及二氧化碳排放。

企业实践表明，低温无铅工艺可实现制造环节碳排降低35%以上。

全生命周期绿色化：无铅焊点因不含铅更易实现金属回收再利用（契合欧盟WEEE指令拆解与分离要求）；生产过程中助焊剂VOCs排放控制（水性油墨有机溶剂≤5%、重金属净化工艺）及锡渣循环技术，推动电子制造向“零废弃”闭环经济迈进。

3.健康与安全升级

操作人员避免铅暴露风险；医疗设备（如心电图机）因无卤素助焊剂配方满足生物相容性认证（ISO 13485），残留物绝缘阻抗高且无腐蚀，保障精密医疗场景可靠性。

 材料与技术革新：性能突破驱动制造边界扩展

 无铅锡膏的核心是高性能合金体系与工艺协同优化，解决早期挑战并实现性能反超：

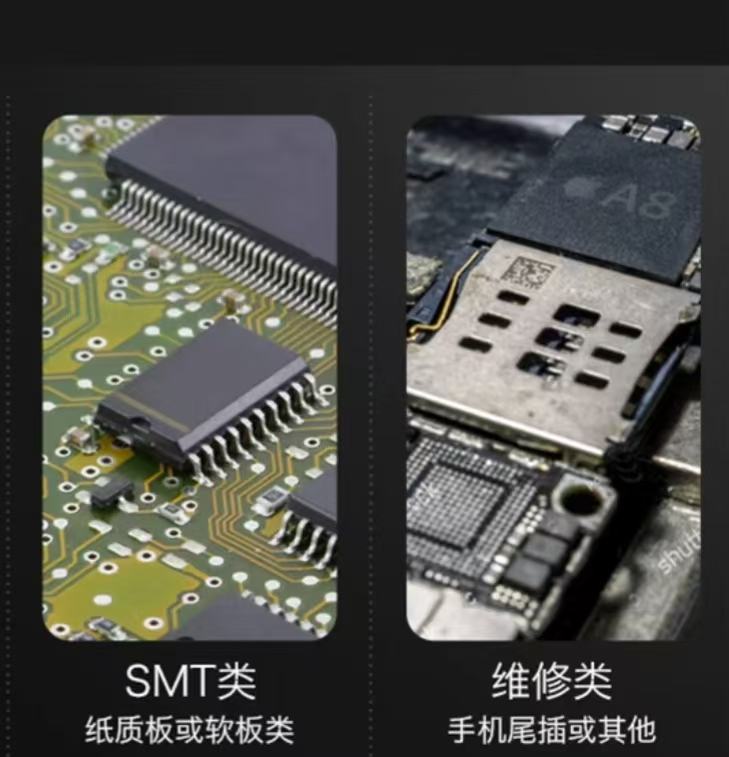

 1. 多元合金体系满足多元需求

高温高可靠型（SAC系列）：如SAC305（Sn96.5Ag3Cu0.5），熔点217°C，机械强度高、抗疲劳性优异（汽车电子、工业控制），甚至在抗蠕变性能上优于传统含铅焊料。

低温热敏型（Sn-Bi基）：Sn42Bi58（138°C）专为柔性电路板、LED、高频头等设计，减少热损伤；Sn-Bi-Ag/Zn等改良配方降低脆性，拓宽应用场景至精密传感器封装。

中温低成本型（Sn-Cu基）：如Sn0.7Cu适配消费电子，通过优化助焊剂活性提升润湿性，平衡经济性与可靠性。

纳米级增强型：微纳米锡膏（粒径1–10μm）显著提升印刷精度（0.3mm以下微型焊盘、01005元件覆盖性）、润湿性及焊点致密性，焊点强度提升30%以上，热阻降低20%，满足5G高频信号传输与高功率散热需求。

铋锌合金（Sn-Bi-Zn）等新型探索：结合真空焊接技术，实现空洞率≤1%的半导体/柔性电子无缺陷封装，解决大功率器件散热与可靠性瓶颈。

2.工艺革命：良率、效率与可靠性跃升

印刷与回流优化：通过活性松香树脂（RA）、免清洗（RMA）助焊剂配方迭代，配合智能钢网设计（如厚度补偿、开口优化）及黏度精确控制（触变性调节），印刷覆盖率≥75%，解决早期润湿性差问题；氮气保护回流焊+分段升温曲线（如预热斜率1.5°C/s至150°C防基材分层），使无铅焊接良率从90%升至99.5%以上，满足航空航天、车载ADAS百万次振动测试需求。

3.先进焊接技术融合：

激光焊接：微米级光斑（如0.05mm聚焦）与非接触加热（基材温度≤115°C防碳化）适配柔性电路板（FPC）与0.02mm漆包线焊接（指纹解锁模块焊点电阻≤5mΩ、抗拉强度≥0.5N），省人工80%、返修率骤降、能耗仅为传统设备60%。

真空焊接：正负压工艺强制排出气泡，使空洞率降至1%以内（如IGBT模块、BGA封装），提升散热与导电一致性，支撑高压功率器件（新能源汽车电控）可靠性。

智能工厂整合：AI视觉检测实时监控印刷偏移/锡珠缺陷；数字孪生模拟热应力分布优化温度曲线；MES系统追溯锡膏批次参数，实现全流程质量可控。

4.长期可靠性验证通过加速老化测试（-40~150°C循环、湿度冲击）及失效分析，无铅焊点（尤其SAC合金）在抗疲劳寿命、耐高温高湿性上已积累充分证据，满足车规级AEC-Q100、医疗ISO 13485等严苛标准。

解锁电子制造新可能：应用场景与产业范式跃迁

无铅锡膏推动电子制造突破物理与技术边界，催生全新可能性：

5.微型化与高密度集成

纳米级颗粒锡膏（Type 5级，粒径25–38μm）精准填充0.3mm以下焊盘、兼容01005元件及3D SiP堆叠，支撑智能手机/可穿戴设备极致轻薄化（如Apple Watch主板焊点密度提升）；柔性电路板低温焊接实现折叠屏铰链区域多次弯折可靠性。

6.极端环境与高可靠性领域全覆盖

汽车电子：SAC305焊点耐受-40~150°C温度冲击及百万次振动（特斯拉Model Y电控模块、ADAS传感器）；纳米锡膏增强焊点抗蠕变性延长电池包寿命。

新能源与工业：光伏接线盒、5G基站高熔点合金抗紫外/湿热老化；风电变流器无铅焊接满足长期户外严苛工况。

航空航天与军工：真空焊接铋锌合金保障宇航级器件空洞率趋近于零，适应极端温度与辐射环境。

7.新兴技术融合应用

激光/真空/低温复合工艺：紫宸激光设备实现光通讯模块高精度封装；低温锡膏+激光焊接解决MEMS传感器热应力损伤问题；真空回流铋锌合金助力第三代半导体（SiC/GaN）功率器件散热瓶颈突破。

生物医疗精密化：无卤素免清洗锡膏满足植入式设备生物安全性，心电图机超薄板焊接保障信号完整性。

8.可持续制造与成本优化

长期经济性凸显：尽管无铅材料单价略高（通常为传统1.5–2倍），但良率提升（返修成本降320次/万台）、能耗节省及合规风险规避显著降低综合制造成本；规模化采购与工艺优化进一步摊薄溢价。

国产替代加速：本土企业（如苏州芯源、深圳正业）技术升级推动高端锡膏国产化率从58%向65%迈进（2025年预测），降低供应链依赖并提升响应速度。

9.产业链协同创新生态

上游锡矿提纯、合金冶炼工艺升级保障原材料纯度；中游回流焊/印刷机厂商开发适配低温曲线与真空功能设备；下游回收体系因无铅设计更易实现金属再生，形成绿色制造闭环。

企业实践证明：环保合规从“成本项”转化为技术进化支点与高端市场准入优势。

 挑战与未来趋势：持续突破边界

 尽管取得巨大进展，无铅锡膏仍需直面挑战并引领创新：

 1.现存挑战应对

工艺复杂性：超薄PCB（0.4mm）、多芯片模块需严格温控曲线与气体环境控制，通过自动化升级（智能工厂）、AI工艺监控及行业培训体系（如iNEMI标准推广）逐步化解。

成本敏感性：消费电子等领域通过锡铜合金优化、规模化采购及政府绿色补贴（纳入“十四五”新材料规划重点）缓解压力；纳米技术降本增效路径探索持续推进。

长期可靠性验证：极端工况（如深海、太空）数据积累需求推动企业建立加速老化实验室（如联想联宝工厂标准），失效分析技术进步增强证据链可信度。

2.前沿演进方向

新材料与工艺融合：铋锌基合金+真空焊接、复合纳米添加剂（ZrO₂/TiO₂增强界面抑制IMC生长）进一步降低熔点（接近传统Sn-Pb共晶温度）、优化脆性及空洞率；激光/超声辅助焊接拓展热敏元件应用极限。

智能化与数字化深度集成：AI驱动锡膏配方设计（动态合金配比响应需求）、虚拟仿真焊点寿命预测、区块链溯源绿色供应链， 实现制造全链路可控。

碳中和与循环经济深化：锡渣高效回收技术、生物基助焊剂研发（可降解树脂基材）及低碳物流网络构建，助力电子产业2030碳达峰目标。

标准引领与国际协同：参与IPC/JEDEC等组织制定真空焊接/低温工艺可靠性规范，推动全球无铅制造标准化互认，抢占绿色技术话语权。

绿色粘合剂重塑电子产业未来；

 无铅锡膏不仅是电子焊接材料的“铅替代方案”，更是驱动电子制造范式变革 的核心引擎：

 它以环保法规为起点，通过材料创新（多元合金/纳米增强）与工艺革命（激光/真空/智能融合），将“合规成本”转化为性能与竞争优势，解锁微型化、高可靠、可持续制造的新 维度；

它重构产业链生态，从上游材料提纯到下游回收再生，协同推动绿色闭环；

它定义未来制造标准，适应碳中和、消费升级及新兴技术（6G、量子计算硬件）需求，成为连接电子产业现在与可持续未来的“绿色粘合剂”。

 随着技术持续迭代、环保意识深化及市场

需求升级，无铅锡膏将继续作为电子制造变革的基石，不断突破物理与技术极限，为全球电子产业注入源源不断的创新活力与绿色动能。
