BGA焊接中无法完全"杜绝"空洞，但通过选用低空洞率锡膏（如含消泡剂配方）并配合氮气保护、真空回流等工艺，可将空洞率稳定控制在5%以下（行业标准通常要求≤25%）；而BGA封装因焊球位于元件底部，"爬锡"并非核心指标，关键应关注焊球与焊盘的润湿均匀性及空洞分布。

从技术本质与实操角度展开分析：

一、BGA空洞的客观认知

1. 空洞成因与合理控制目标

本质是气体滞留：焊接过程中助焊剂挥发物、焊盘氧化层分解气体若未及时排出，会形成直径≥10μm的微孔。

完全消除空洞在物理上不可行，因焊料熔化必然伴随气体产生。

行业接受标准：

普通消费电子：空洞率≤25%（IPC-A-610标准）；

汽车/航天等高可靠性产品：空洞率需≤10%，且中心区域空洞率≤5%（边缘空洞影响较小）。

2. "杜绝空洞"宣传的误区

低空洞率锡膏（如含消泡剂配方）可减少气体滞留，但无法单独"杜绝"空洞。实际空洞率受钢网设计、回流曲线、氮气纯度等多因素影响，锡膏仅占30%–40%权重。

部分厂商宣称"空洞率＜1%"，通常指实验室理想条件下的局部测试结果，量产中难以稳定复现。

二、BGA焊接的关键控制点

1. 锡膏选型核心参数

助焊剂配方：选择含低沸点活性剂（如乙醇，沸点78℃）和消泡剂的锡膏，可加速气体排出。

例如，Indium8.9HF锡膏通过优化助焊剂成分，使BGA空洞率稳定在8%以下。

合金匹配性：

无铅场景：SAC305（Sn96.5Ag3.0Cu0.5） 需搭配245–255℃峰值温度；

低温场景：Sn-Bi系合金（如Sn42Bi58）熔点仅139℃，但需注意Bi元素导致的脆性风险。

2. 工艺协同要求

钢网设计：开孔尺寸应为焊盘面积的85%–95%，厚度0.12–0.15mm，避免锡膏过量导致气体滞留。

回流曲线优化：

预热阶段升温速率1.0–1.5℃/s，确保助焊剂充分活化；

液相时间延长至60–90秒，为气体排出留足时间；

冷却速率控制在2–3℃/s，避免急冷导致空洞聚集。

环境控制：氮气保护（氧含量＜500ppm）可减少氧化气体生成，真空回流（压力＜10kPa）能直接抽离滞留气体。

三、关于"爬锡均匀"的理性认知

1. BGA与QFN的工艺差异

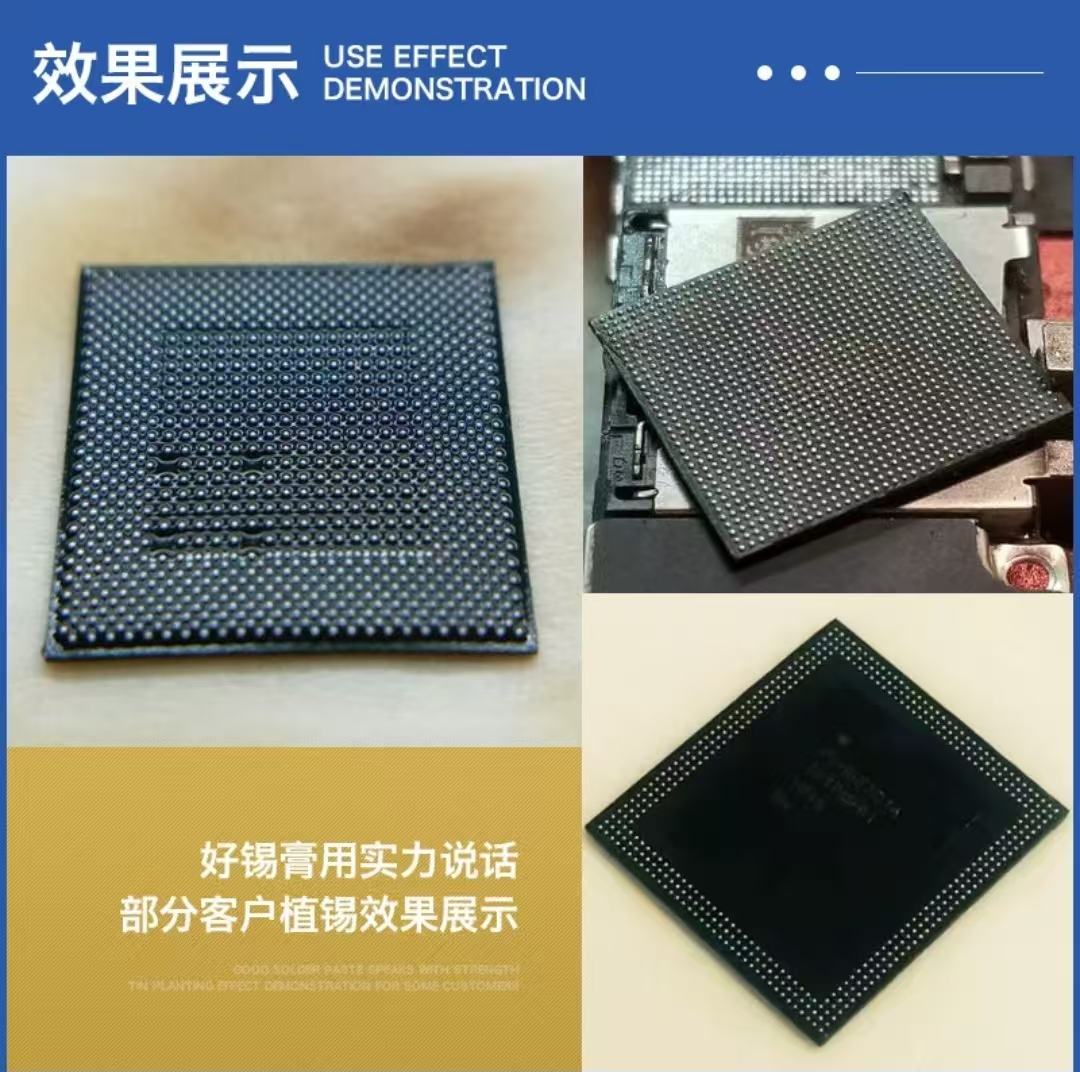

BGA封装的焊球位于芯片底部，无传统"爬锡"现象（爬锡指焊料沿引脚向上润湿），核心指标是焊球与焊盘的润湿角均匀性（理想值＜30°）。

厂家宣传"爬锡均匀"多针对QFN等引脚外露封装，对BGA而言，更应关注X-Ray检测下的空洞分布是否对称，避免单侧空洞集中导致应力失效。

2. 真正影响BGA可靠性的因素

空洞位置比数量更重要：中心区域空洞会显著降低热传导效率，而边缘空洞影响较小。

例如，空洞率15%但集中于中心的焊点，导热性可能比空洞率20%但均匀分布的焊点低30%。

焊点IMC层质量：Ag₃Sn等金属间化合物（IMC）层厚度1.5–2.5μm为佳，过薄则结合力不足，过厚则脆性增加。

四、选购与使用建议

1. 验证锡膏真实性能

要求厂商提供量产数据：索要X-Ray空洞率测试报告（样本量≥50颗BGA），确认是否包含中心区域空洞率数据。

小批量试产验证：在自身产线测试时，重点监测液相时间与冷却速率，避免因工艺不匹配导致空洞率反弹。

2. 关键工艺红线

避免过度依赖锡膏：若钢网开孔过大（＞焊盘10%）或回流曲线预热不足，即使用"低空洞率"锡膏，空洞率仍可能＞30%。

氮气纯度必须达标：氧含量＞1000ppm时，助焊剂活性下降，空洞率可能翻倍，需定期检测管道密封性。

BGA焊接质量是材料、设计、工艺的系统性结果，单一锡膏无法"杜绝空洞"。

实际应用中，优先选择经量产验证的低空洞率锡膏（如Indium8.9HF、Sn-Bi系改性配方），并严格匹配钢网开孔、回流曲线及氮气环境，可将空洞率稳定控制在5%–10%。

对于汽车电子等高可靠性场景，建议增加真空回流工序，而非仅依赖锡膏宣传参数。

采购时需警惕"零空洞"等夸大表述，务必通过X-Ray实测数据验证实际效果。
