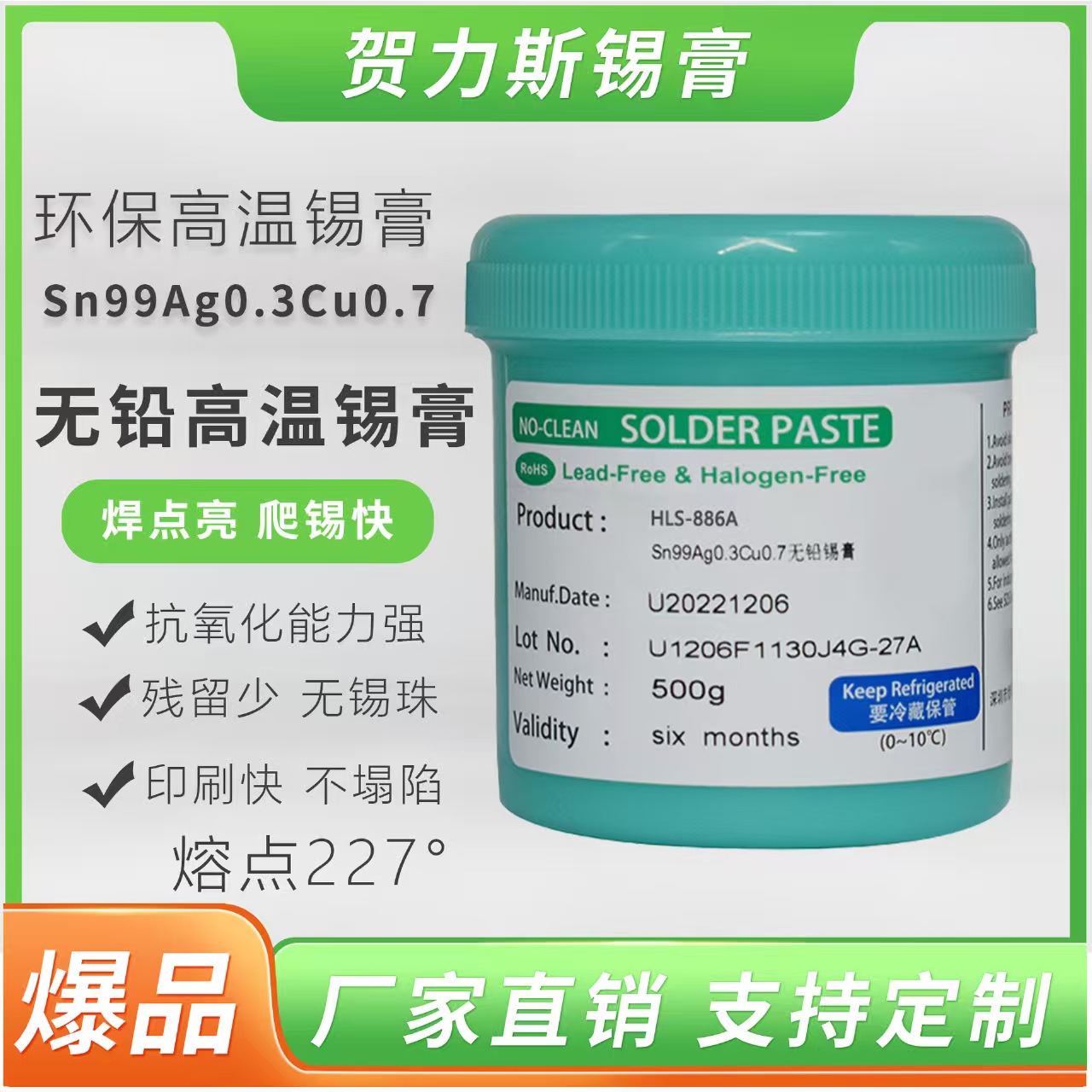

厂家直供无铅锡膏SAC0307 低空洞CPO光模块微凸点焊接专用

SAC0307无铅锡膏作为专为CPO光模块微凸点焊接设计的低空洞解决方案，凭借其低银含量、优异的印刷性能和卓越的空洞控制能力，已成为2.5D/3D先进封装领域的关键材料，特别适用于40μm级微凸点的高精度焊接需求。

一、SAC0307核心特性与优势

1. 基本参数与材料特性

合金成分：Sn99Ag0.3Cu0.7，符合RoHS标准并通过SGS检测

熔点范围：216-217℃（固相线），227℃（液相线），液态作业温度280-325℃

密度：7.39g/cm³，表面张力适中，利于微小焊点形成

金属含量：88.5%-88.75%，确保焊点强度与印刷性能的平衡

2. 低空洞技术优势

助焊剂优化：采用低挥发、无卤配方，助焊剂含量严格控制在6%-8%，远低于行业标准的10%，有效减少气体生成

印刷性能卓越：针对5号粉（Type 5）粉末结构优化，印刷转移效率高，特别适合0.3mm间距焊盘

空洞率控制：在微凸点焊接中，空洞率可控制在3%以下，远低于IPC-A-610G Class 3标准要求的4%

抗氧化能力：高抗氧化性能消除小沉积物的不完全聚结（葡萄珠现象）和枕头缺陷（HIP）

二、CPO光模块微凸点焊接应用

1. 微凸点焊接挑战与解决方案

共面性偏差问题：微凸点高度差导致虚焊或压塌，SAC0307通过梯度压力辅助回流工艺，可弥补5%以内的高度差

尺寸一致性：传统微锡球植球方案体积波动约±20%，而SAC0307锡膏直印技术可将体积波动控制在±8%以内

位置精度：配合双相机视觉定位系统，位置精度可达±1.5μm（3σ），确保45μm间距下桥连风险大幅降低

2. 工艺参数优化

印刷工艺：

钢网厚度：0.12mm（BGA专用）

开孔设计：梯形设计（下宽上窄，坡度5°）

印刷速度：20-30mm/s，压力0.2-0.3MPa

回流焊工艺：

峰值温度：240-250℃（SAC0307推荐值）

保温时间：60-90秒，确保助焊剂充分活化

升温速率：1-1.5℃/s，避免气体快速挥发形成空洞

氮气环境：氧含量≤500ppm，降低焊料氧化

三、低空洞实现的关键技术路径

1. 材料创新

纳米改性技术：部分高端SAC0307产品添加0.05%纳米SiC颗粒，提升抗热震性（CTE匹配度提升40%）

稀土元素掺杂：添加微量La（0.05%）可显著增强焊点力学性能，降低蠕变指数

疏水型助焊剂：接触角＞90°，吸水率＜0.05%，减少水汽导致的空洞

2. 工艺控制要点

锡膏存储：5±3℃冷藏保存，解冻时间≥4小时，禁止反复冷冻解冻（≤3次）

印刷后处理：2小时内完成回流，超时需重新搅拌并检测粘度（目标值800-1200Pa·s）

焊盘处理：OSP表面处理焊盘需进行等离子清洗（功率800W，Ar气流量20L/min，处理时间3分钟）

3. 质量检测与控制

3D锡膏检测：使用3D SPI实时监控印刷精度，确保焊料量偏差＜±5%

X射线检测：BGA/CSP焊点用X-Ray检测设备全检，空洞率按IPC-A-610G Class 3判定（单个空洞面积≤3%，总空洞面积≤4%）

声发射分析：捕捉空洞破裂时的高频声波（50-200kHz），定位潜在风险区域

四、行业应用与价值

SAC0307低空洞锡膏在CPO光模块领域的应用已取得显著成效：

汽车电子：满足AEC-Q200标准，焊点空洞率≤5%，确保车载充电器可靠性

医疗设备：符合IEC 60601-1 Class B标准，焊点空洞率≤3%，保障关键医疗设备安全

高性能计算：解决47%的微凸点电迁移失效问题，提升3D封装可靠性

选择SAC0307低空洞锡膏，不仅能有效解决CPO光模块微凸点焊接中的空洞

难题，还能通过全流程工艺控制，确保从材料到成品的每一个环节都符合高可靠性标准，为先进封装技术的规模化应用提供坚实基础。
