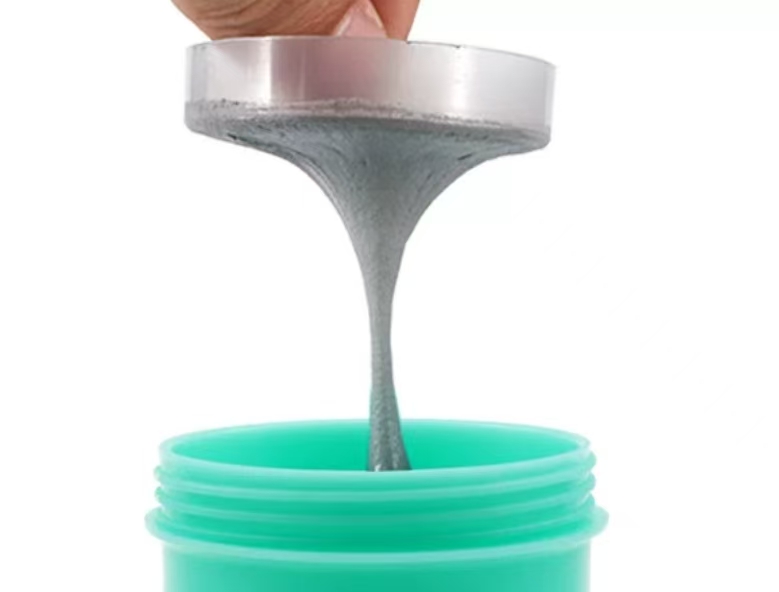

环保无卤无铅锡膏 中温低温可选 焊点光亮少空洞

环保无卤无铅锡膏通过采用中温/低温合金体系与无卤助焊剂配方，在满足RoHS环保标准的同时实现焊点光亮饱满、空洞率低的焊接效果，特别适用于热敏感元件与高可靠性电子产品的SMT贴装工艺。

一、环保无卤无铅锡膏的核心定义与标准

1. 环保合规性标准

无铅标准：铅含量严格控制在低于1000ppm（0.1%），完全符合欧盟RoHS指令及中国国推RoHS标准要求。

无卤要求：卤素（氟、氯、溴、碘）含量分别小于900ppm，总和小于1500ppm，高端产品可达卤素含量低于500ppm，满足IPC-J-STD-004B标准。

环保认证：通过SGS国际通标认证，不含PBB和PBDE等有毒有害物质，避免焚烧时产生剧毒二恶英。

2. 中温与低温锡膏的区分

中温锡膏：以LS-59系列为代表，合金熔点为178℃，适用于常规SMT生产线，能在空气炉或氮气中回流焊接。

低温锡膏：以Sn42Bi58为代表，合金熔点为138℃，专为热敏感元件设计，回流焊接峰值温度控制在170-200℃范围内。

选择依据：根据元器件耐温能力选择，当元器件无法承受200℃及以上温度时，必须选用低温锡膏保护PCB和元件。

二、中温无卤无铅锡膏的技术特点与应用

1. LS-59系列中温无卤锡膏核心特性

工艺适应性广：极宽的回流工艺曲线适应性，适用于红外线、气相式、对流式、传导式、热风式等多种回流焊方式。

印刷性能卓越：连续印刷稳定，长时间印刷后仍能保持初期效果，不会产生微小锡球，适用于细间距（0.5mm/20mil）或更细间距的贴装。

焊点质量优异：焊后焊点光泽良好，强度高，导电性能优异，残留少而透明，无需清洗即可达到优越的ICT探针测试性能。

2. 技术参数与应用优势

合金组成：Sn64Bi35Ag1或Sn64.7Bi35Ag0.3，颗粒度20-45μm，助焊膏含量10.5±1wt%，卤素含量＜0.005wt%。

储存条件：在2-10℃环境下储存期限为6个月，使用前需解冻2-4小时以上室温方可开启。

适用场景：特别适合需要较高焊接温度但又需环保合规的应用，如消费电子、工业控制板等。

三、低温无卤无铅锡膏的技术特点与应用

1. 低温锡膏的核心优势

熔点低：熔点为138℃，显著低于传统锡铅焊料（183℃）和高温无铅焊料（217-221℃），可降低焊接温度约60-70℃。

保护热敏感元件：有效保护LED灯珠、柔性电路板（FPC）、塑料连接器等无法承受高温的元器件，避免过热损坏。

降低能耗：采用低温锡膏焊接工艺可使SMT过程的能耗最高减少约35%，同时减少热应力导致的PCB翘曲。

2. 典型产品与技术参数

HC-902低温锡膏：合金为Sn42Bi58，熔点138℃，回流峰值温度160-220℃，颗粒大小25-45μm，金属含量88.5-89.5%。

唯特偶低温锡膏：SnBi58YM520型号，合金为Sn42Bi58，卤素含量ROL0，粘度160±30Pa.s，金属含量90.00±0.5%。

印刷性能：保湿性好，粘力持久，不易变干，粘性时间长达48小时以上，钢网印刷有效时间长达8小时。

四、焊点光亮少空洞的技术实现路径

1. 空洞率低的关键技术

精细金属粉末处理：采用精细的金属粉末处理和特定的助焊剂配置，显著降低焊点中的空洞率。

纳米添加剂：添加纳米银粒子和碳纳米管作为添加剂，不仅增强焊点的机械强度，也优化热导率和电导率。

空洞抑制剂：通过气液界面浸润、气泡凝集与浮游、气泡膜拉伸破裂三步法，引导气体完全逸出。

2. 焊点光亮的技术保障

无卤助焊剂体系：采用有机酸（如松香酸、柠檬酸）作为活性物质，配合醇类溶剂载体，提供高活性且无腐蚀性的焊接环境。

表面绝缘阻抗：焊后残留物极少，表面绝缘阻抗＞1×10¹²Ω，确保焊点光亮且无腐蚀风险。

润湿性优化：低温锡膏具有优良的润湿性，焊点光亮均匀饱满，回焊时无锡珠和锡桥产生。

五、产品选择与应用建议

1. 选择依据与注意事项

元器件耐温能力：若元器件可承受178℃左右温度，优先选择中温锡膏（如LS-59系列），焊点强度更高；若元器件耐温低于150℃，必须选择低温锡膏（如Sn42Bi58）。

焊点强度需求：低温锡膏焊点较脆弱，对强度有要求的产品不适用，特别是连接插座需要插拔的产品，容易脱落。

环保要求等级：根据产品出口地要求选择卤素含量等级，高端医疗设备需选择卤素含量＜500ppm的产品。

2. 使用工艺优化建议

储存条件：密封保存于冰箱0-10℃范围内，保质期6个月，使用前需在室温中回温至少1小时。

回流温度曲线：低温锡膏建议峰值温度170-180℃，保温时间60-90秒；中温锡膏建议峰值温度200-220℃，保温时间45-60秒。

印刷参数：建议印刷速度≤80mm/sec，模版寿命8小时，确保锡膏印刷后形状维持数小时不变，避免贴片元件位置偏移。

六、行业应用与发展趋势

1. 主要应用领域

LED行业：低温锡膏在LED贴片加工中广泛应用，因其能保护LED灯珠不受高温损伤。

散热器模组：低温锡膏特别适用于散热器模组焊接，不会损伤热敏感元件。

柔性电路板：FPC焊接中，低温锡膏可避免基材变形、线路分层，满足10万次弯折要求。

2. 未来发展趋势

低温化趋势：随着热敏感元件应用增多，低温锡膏需求持续增长，特别是Sn-Bi系合金。环保升级：卤素含量要求更加严格，从1500ppm降至900ppm，推动无卤技术发展。

高可靠性需求：汽车电子、医疗设备等领域要求焊点空洞率低于5%，推动低空洞率锡膏研发。

环保无卤无铅锡膏通过材料创新与工艺优化的完美结合，在满足全球环保法规要求的同时，提供了

可靠的焊接解决方案。

选择合适的中温或低温锡膏，不仅能提高产品质量，还能降低生产成本，为消费电子、汽车电子、医疗设备等高端应用提供坚实的技术支撑。
