SMT贴片红胶与锡膏（线路板焊接专用焊膏）详解

核心区别总览

对比维度 SMT贴片红胶 锡膏（焊膏）

核心功能 仅机械固定，不导电 电气连接+机械固定双重作用

成分 热固化环氧树脂基粘合剂（含固化剂、填料） 锡合金粉末+助焊剂（含活性剂、触变剂）

导电性 绝缘（非导电） 导电（金属合金粉末）

配合工艺 波峰焊前临时固定元器件 回流焊工艺（SMT主流焊接方式）

固化方式 加热固化（120°C-150°C） 回流焊熔化（根据合金成分，138°C-220°C）

典型应用 双面PCB第二面固定、抗振动场景（如汽车电子） 高密度PCB、细间距元件（BGA、QFN）焊接

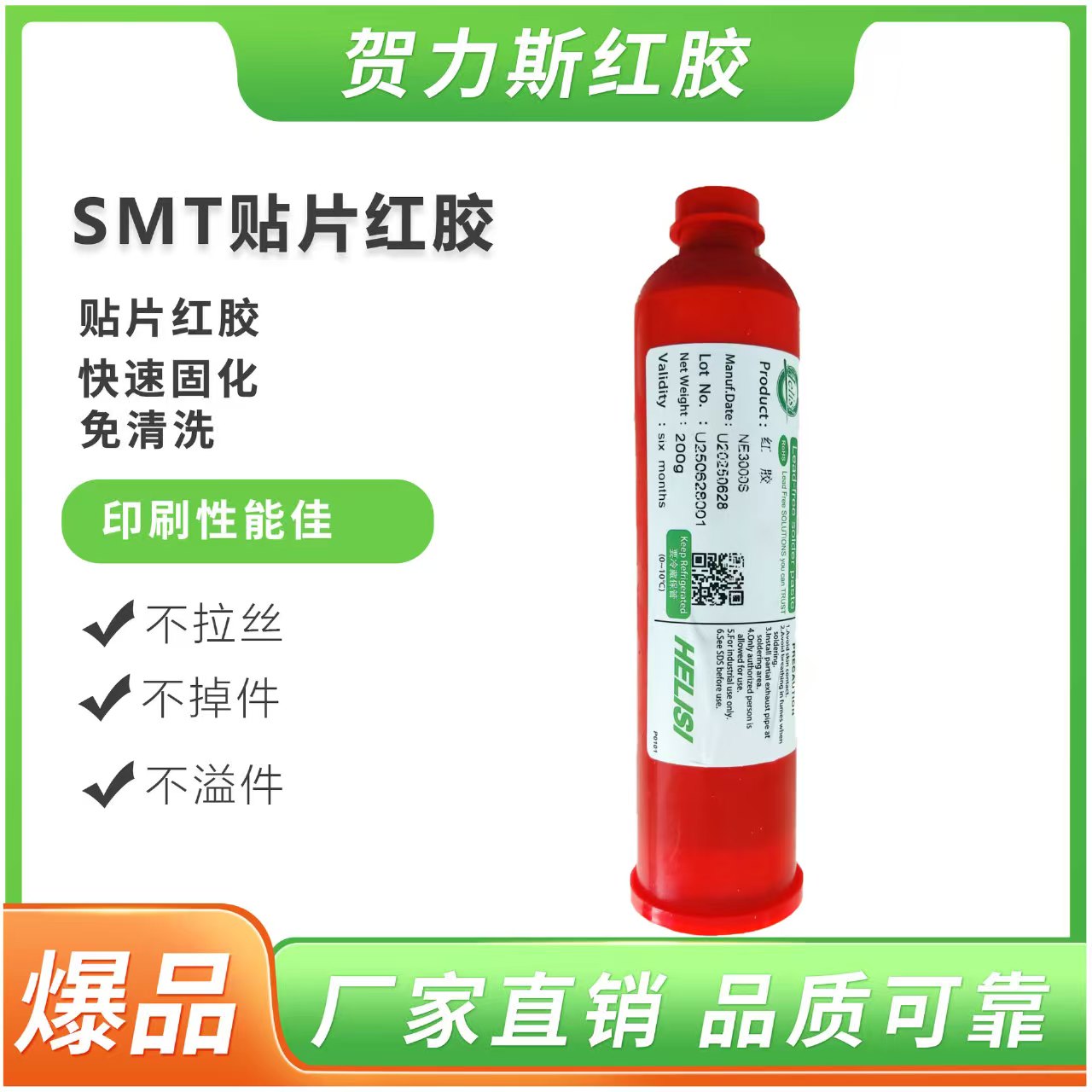

SMT贴片红胶：元件的"临时固定师"

定义：又称SMT接着剂，是一种热固化环氧树脂胶，通常为红色膏体，用于SMT工艺中波峰焊前临时固定元器件。

核心作用：

防止波峰焊时小型元件（电阻、电容、IC）掉落

双面贴装时，避免第二面回流焊导致第一面元件脱落

增强元件抗振动能力（如汽车ECU电路板）

关键特性：

触变性强：受力时粘度降低易流动，失力后粘度回升保持胶点形状

粘接力足：固化后能承受波峰焊锡波冲击

热稳定性好：在焊接温度下保持稳定不分解

绝缘性优：永久留在PCB上不影响电路性能

应用工艺：

1. 点胶/钢网印刷：将红胶涂在焊盘之间或元件底部

2. 贴片：贴装元器件

3. 固化：加热使红胶硬化固定元件

4. 波峰焊：完成最终焊接

锡膏（线路板焊接专用焊膏）：电路的"永久连接器"

定义：又称焊锡膏、焊膏（英文统称solder paste），是微细球形合金粉末与助焊剂混合形成的膏状焊接材料，用于实现电子元件与PCB的电气和机械连接。

核心分类：

1. 按合金成分：

有铅锡膏：Sn63/Pb37（共晶，熔点183°C），成本低、可靠性高

无铅锡膏：主流SAC305（Sn96.5/Ag3.0/Cu0.5，熔点217°C），符合RoHS环保要求

低温无铅：SnBi58（熔点138°C），适用于热敏元件（LED、柔性电路）

2. 按颗粒度：

Type 3（25-45μm）：常规元件

Type 4（20-38μm）：细间距元件

Type 5（15-25μm）：超细间距元件（BGA、01005封装）

应用工艺：

1. 钢网印刷：将锡膏均匀涂覆在PCB焊盘上

2. 贴片：高精度贴装元器件

3. 回流焊：

预热区：去除溶剂、激活助焊剂

恒温区：去除氧化层

回流区：锡膏熔化形成焊点

冷却区：焊点固化成型

如何选择：红胶还是锡膏？

1. 选择红胶的场景：

双面PCB，需固定第一面元件防止第二面焊接脱落

波峰焊工艺中固定小型元器件

对元件抗振动要求高的产品（汽车、航空电子）

降低成本，替代部分焊锡应用

2. 选择锡膏的场景：

所有需要电气连接的焊点

高密度PCB、细间距元件（QFN、CSP封装）

回流焊工艺（SMT主流）

对焊接精度和可靠性要求高的产品（手机、电脑主板）

3. 混合工艺：

红胶固定+锡膏焊接：如LED显示屏生产中，红胶固定灯珠，锡膏焊接驱动IC

兼顾固定强度与电气性能，提升整体可靠性

实用贴士

红胶：需冷藏保存（0-10°C），使用前回温；胶点大小和位置需精确控制，避免污染焊盘

锡膏：同样需冷藏，回温后充分搅拌；锡膏选择需匹配元件类型、PCB设计和焊接设备

注意区分：助焊膏≠锡膏，助焊膏仅含助焊成分，无金属粉末，不能单独用于焊接

总结：红胶是

SMT工艺中的"辅助固定专家"，锡膏是"核心连接工程师"，根据产品需求和工艺选择合适材料，才能确保PCB组装质量与可靠性。
