锡膏品质影响因素：原料、生产工艺与检测标准解读

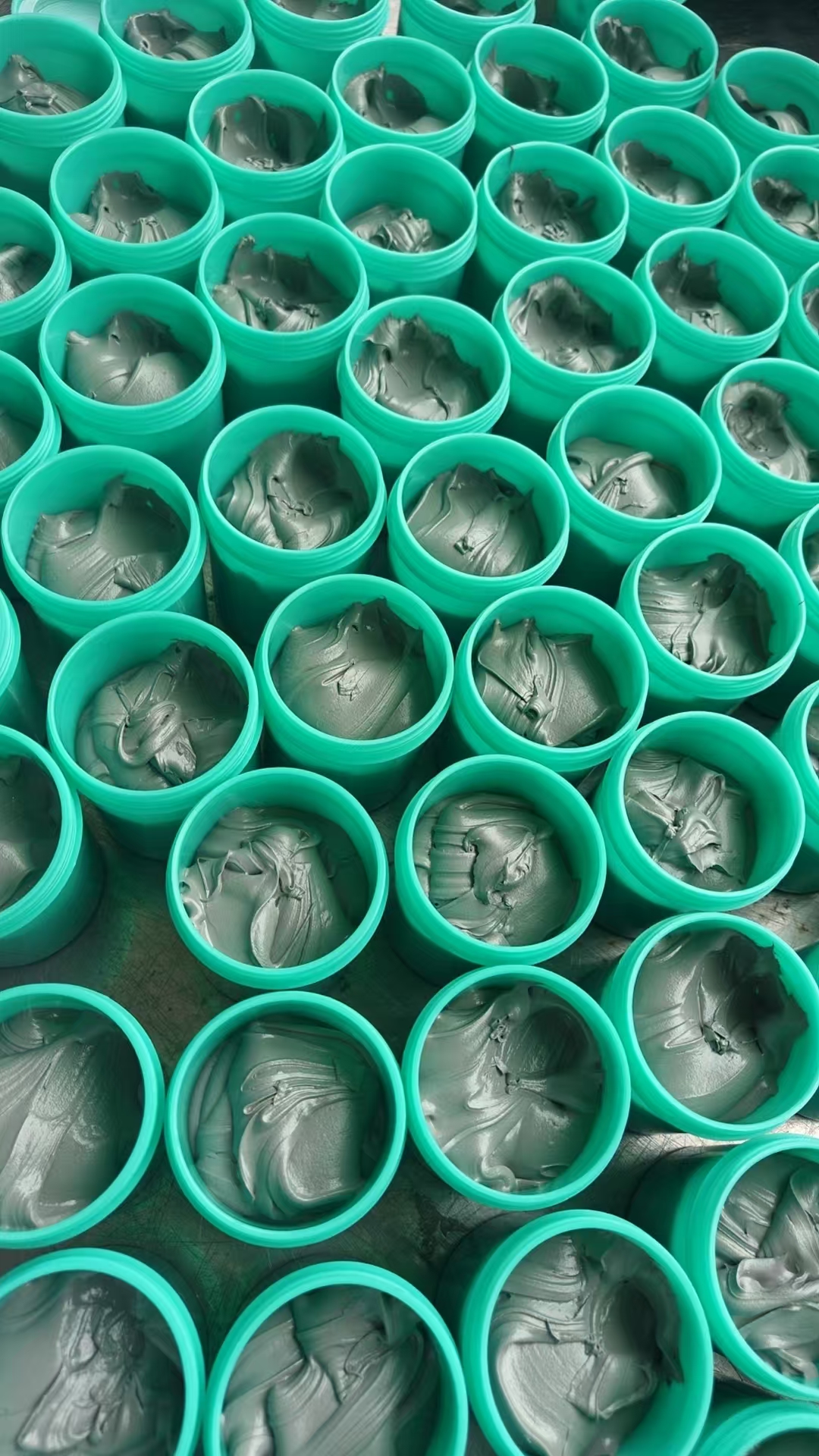

锡膏品质由原料特性、生产工艺控制、检测标准执行三大核心因素共同决定，三者相互关联，缺一不可，具体解读：

原料：品质的“基础前提”

原料直接决定锡膏的核心性能，关键成分包括合金粉末和助焊剂，两者的质量参数是核心影响因素。

1. 合金粉末：锡膏的“骨架”，决定焊点的机械强度和电气性能。

粒径与分布：粒径越小（如Type 5/6），印刷分辨率越高，但易氧化；粒径分布不均会导致印刷堵塞或漏印。

形状与球形度：高球形度粉末（＞90%）流动性好，印刷后图形更规整；不规则粉末易团聚。

纯度与氧化度：合金纯度需符合行业标准（如Sn96.5Ag3.0Cu0.5），氧化度（O含量＜0.05%）过高会导致虚焊、假焊。

2. 助焊剂：锡膏的“活性核心”，负责去除氧化、辅助润湿。

活性等级：根据应用场景选择（如RMA级用于常规焊接，RA级用于高氧化金属），活性不足会导致润湿不良，过强易腐蚀基板。

固含量与粘度：固含量（10%-15%）影响焊点饱满度，粘度过高/过低会导致印刷变形或塌陷。

腐蚀性与残留物：无铅锡膏需控制助焊剂腐蚀性，残留物过多可能影响电气绝缘性。

生产工艺：品质的“过程保障”

 工艺参数的稳定性直接影响锡膏的一致性和可靠性，关键环节包括3个方面：

 1. 混合工艺：合金粉末与助焊剂的均匀分散是核心。

需严格控制搅拌转速（500-1000r/min）、时间（15-30min）和温度（20-25℃），混合不均会导致局部活性不足或粘度波动。

2. 脱泡工艺：混合后需通过真空脱泡去除气泡，若脱泡不彻底，印刷后易出现针孔、空洞，影响焊点强度。

3. 储存与分装：锡膏需在0-10℃低温储存（防止助焊剂失效），分装时需避免反复温差导致的吸潮和氧化。

检测标准：品质的“验证依据”

通过标准化检测验证锡膏是否达标，核心检测项目分为3类，行业通用标准以IPC（国际电子工业联接协会）标准为核心。

 1. 物理性能检测

粘度与触变性：用旋转粘度计检测（25℃下，粘度通常为100-300Pa·s），触变性好的锡膏印刷后不易塌陷。

焊膏塌落测试：150℃加热5min，塌落率＜20%为合格，避免印刷图形粘连。

2. 焊接性能检测

润湿平衡测试：通过润湿时间（＜1s）和润湿力判断助焊剂活性，润湿不良直接导致焊点缺陷。

焊点外观检测：焊接后焊点需饱满、无针孔/虚焊，符合IPC-A-610标准。

3. 可靠性检测

高低温循环测试：-40℃~125℃循环1000次后，焊点无开裂、剥离。

腐蚀性测试：通过铜镜测试、离子污染测试，验证助焊剂无残留腐蚀。

原料是锡膏品质的“源头”，生产工艺是“控制手段”，检测标准是“

验收门槛”，三者协同才能确保锡膏满足电子焊接的可靠性要求。
