SMT贴片无铅锡膏 锡银铜合金 精密电路板专用

精密电路板（如0.3mm以下间距、0201/008004元件、QFN/BGA封装）对SMT锡膏的要求远高于常规电路板，必须选用T4/T5细粉粒径、ROL0无卤、高活性锡银铜合金（SAC系列）专用锡膏。

其核心在于解决细间距印刷精度、焊点空洞率＜5%、热敏感元件保护三大痛点，普通锡膏会导致连锡、虚焊率超15%。

具体要点如下：

精密电路板专用锡膏的核心特性

1. 合金与粉径精准匹配

合金类型：

SAC305（Sn96.5Ag3.0Cu0.5） 为首选，银含量3.0% 保证细间距润湿性，铜含量0.5% 抑制IMC过度生长。

禁用低银合金（如SAC0307），其润湿性不足会导致0.3mm间距以下桥连率上升40%。

粉径要求：

0.4mm间距：必须用 T4粉径（20–38μm），开口面积比需 ＞0.66。

0.3mm及以下间距：强制使用 T5粉径（15–25μm），否则锡珠率超10%。

2. 助焊剂体系关键指标

无卤低离子残留：

ROL0级卤素含量（＜0.05%），确保ICT测试无误判，表面绝缘电阻 ≥1×10⁸Ω。

残留物必须 透明无色，避免遮挡0.2mm间距焊盘的AOI检测。

高触变性：

触变指数（TI值）＞0.55，印刷后 30分钟内塌落率＜15%，防止0201元件偏移。

精密场景的工艺适配要求

1. 印刷环节控制

钢网设计：

厚度 ≤0.1mm，开孔尺寸 比焊盘小10%（如0.3mm焊盘开0.27mm孔），纵横比 ＞1.5。

阶梯钢网用于混合工艺（如BGA区域加厚0.02mm）。

印刷参数：

参数            常规电路板        精密电路板（0.3mm间距）

刮刀速度        50–100mm/s       25–50mm/s

刮刀压力        5–8kg            3–5kg

钢网寿命        8–12小时         ≤6小时

超时需清洗钢网，否则细间距区域缺锡率上升30%。

2. 回流曲线优化

预热区：

升温速率 ≤1.5℃/s（常规为2–3℃/s），避免细小元件因温差翘曲。

回流区：

峰值温度 235–240℃（SAC305），液相线以上时间（TAL）控制在40–60秒。

TAL＞70秒会导致IMC过厚，0.3mm间距焊点桥连风险激增。

冷却速率：

3–4℃/s，过快易产生微观裂纹，过慢则空洞率＞8%。

专用锡膏的可靠性验证

1. 精密电路板必须通过的测试

空洞率：

BGA焊点空洞率 ≤5%（行业标准为10%），否则热传导失效风险高。

需配合 真空回流焊 或 氮气回流（氧含量＜50ppm） 实现。

推力测试：

0.3mm间距QFN焊点推力 ≥30gf，低于20gf视为虚焊。

热循环寿命：

-40℃至+125℃循环 ≥500次 无开裂（普通锡膏仅300次）。

2. 典型缺陷预防

连锡问题：

原因：锡膏过量或活性不足。

解决：T5粉径+低粘度（160–200 Pa·s）+钢网开孔缩小10%。

立碑问题：

原因：0201元件两端润湿不均。

解决：助焊剂活性提升至RMA级，预热区延长至90秒。

选型与使用禁忌

1. 必须满足的选型条件

细间距（≤0.3mm）：仅限 T5粉径（15–25μm），T4仅适用于0.4mm以上间距。

免清洗工艺：ROL0无卤型（卤素含量＜0.05%），避免残留腐蚀微电路。

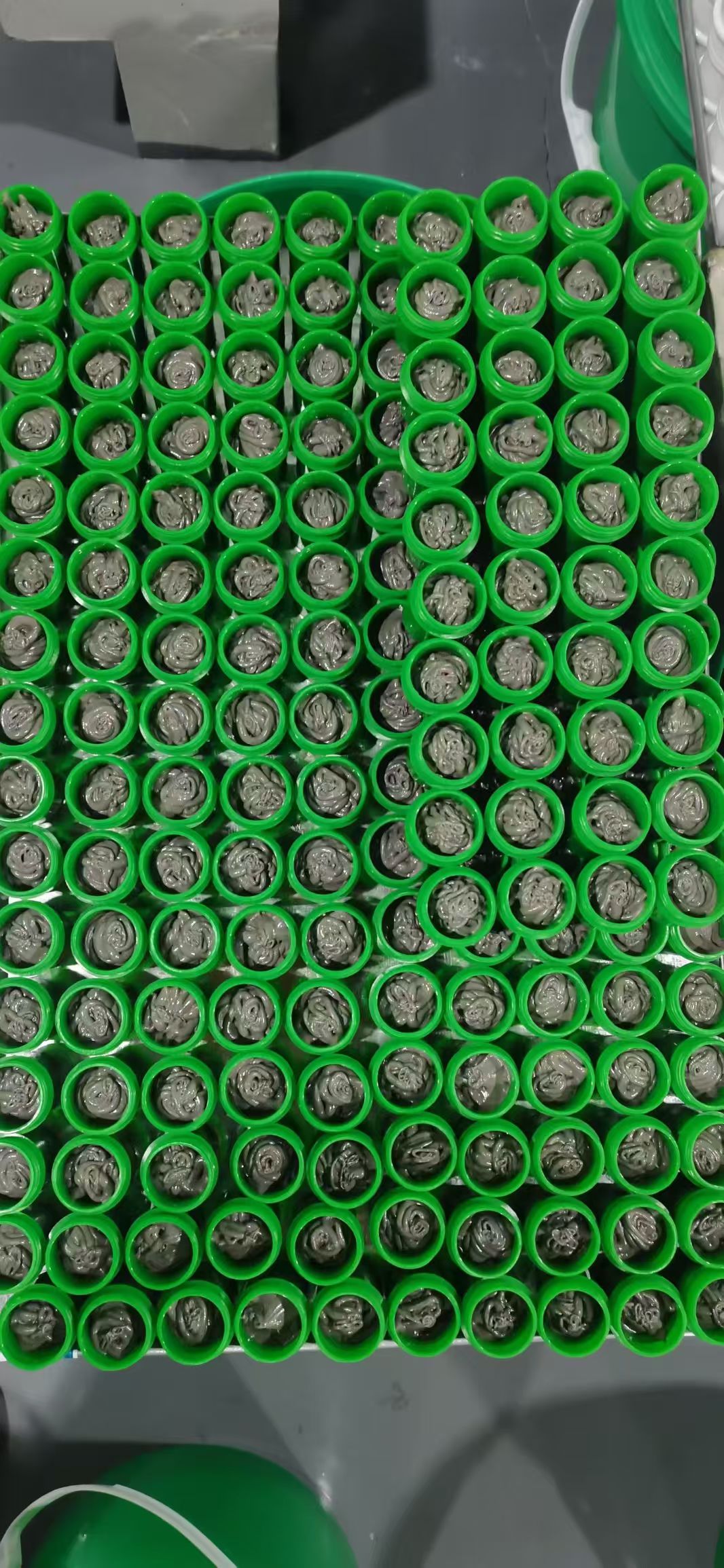

包装规格：优先选 针筒装（10–30g），减少开封后氧化风险。

2. 精密场景的禁用项

禁用T3粉径（25–45μm）：锡珠率超15%，0.3mm间距桥连风险极高。

禁用高卤素锡膏：残留腐蚀0.1mm级走线，导致电迁移失效。

禁用含铋合金：铋元素析出会引发微裂纹，不适用于高密度PCB。

精密电路板专用无铅锡膏的核心是“细粉径+高活性+低残留”三位一体：必须选用 T5粉径SAC305 ROL0锡膏，严格匹配 ≤0.1mm钢网厚度、25–50mm/s印刷速度、40–60秒TAL回流窗口。

任何参数偏差（如粉径过大、TAL过长）均会导致0.3mm间距以下焊点失效率飙升。

实际生产中，建议通过 SPI（锡膏检测

仪）实时监控 印刷厚度（目标值：钢网厚度×0.8），确保焊点空洞率 ＜5%，否则需立即调整锡膏或回流曲线。
