详解高温的和低温的锡膏，在使用中有何区别
来源：优特尔锡膏 浏览： 发布时间：2026-07-03
高温锡膏（熔点≥217℃）与低温锡膏（熔点≤183℃）的核心区别在于焊接温度窗口、热损伤风险及焊点机械性能：高温锡膏焊点强度高、耐高温性好，但易损伤热敏感元件且能耗高；低温锡膏热冲击小、节能显著，但焊点强度较低、长期可靠性风险较高。
选择需严格匹配元件耐温性与产品可靠性要求。
具体区别如下：
一、基础特性差异
1. 熔点与回流温度
高温锡膏：

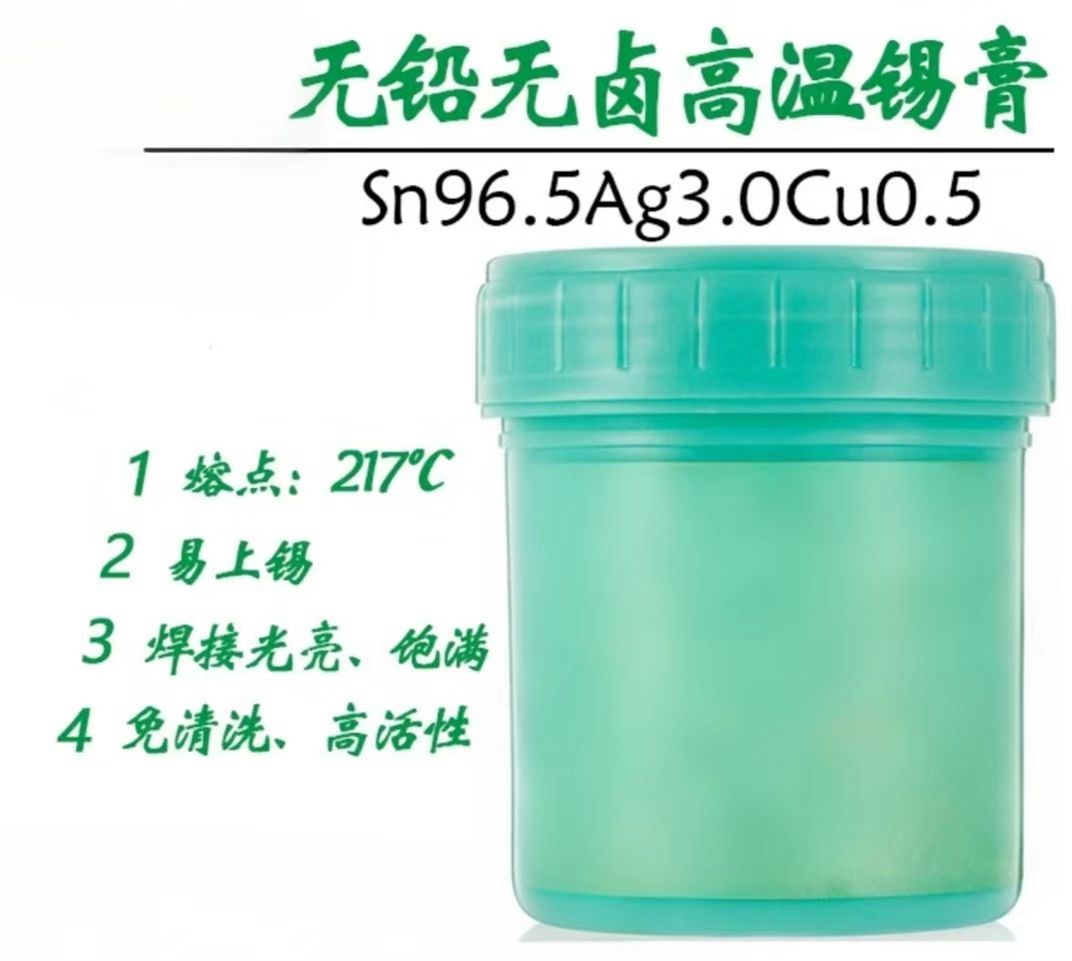

典型熔点 217–227℃（如SAC305为217℃），实际回流峰值温度需达 235–245℃。
适用于需高焊接强度的场景，但热冲击大，易导致PCB分层或元件翘曲。
低温锡膏：
典型熔点 138–173℃（如Sn42Bi58为138℃），回流峰值温度仅 180–190℃。
焊接峰值温度比高温锡膏低60–70℃，显著减少热敏感元件（如MEMS传感器、柔性电路板）的损伤风险。
2. 合金成分与导电性
高温锡膏：
主流为 Sn-Ag-Cu系（如SAC305含3.0%银），导电性优异（电阻率约13–15 μΩ·cm），适合高功率器件。
低温锡膏：
多为 Sn-Bi系（如Sn42Bi58含58%铋），铋元素增加导致导电性下降（电阻率约20–25 μΩ·cm），高频信号场景需谨慎使用。
二、工艺应用关键区别
1. 温度曲线控制
高温锡膏：
预热区升温斜率 1–3℃/s，保温区需 60–120秒 活化助焊剂，回流区TAL（液相线以上时间）严格控制在45–90秒。
温度偏差容忍度低：峰值温度±5℃波动可能导致IMC（金属间化合物）层过厚或焊点空洞率激增。
低温锡膏：
预热区升温可更缓（0.5–2℃/s），保温区时间缩短至30–60秒，回流区TAL 20–40秒 即可。
工艺窗口更宽：对回流焊设备温控精度要求较低，但需避免温度过低导致润湿不良。
2. 适用元件与场景
高温锡膏适用场景：
汽车电子（ECU、电机控制器）、工业设备等需长期承受高温振动的场景。
焊点抗拉强度≥35MPa，耐热循环性能强（-55℃至+150℃可承受1000次以上循环）。
低温锡膏适用场景：
热敏感元件：柔性电路板（FPC）、LED模组、摄像头模组等。
芯片翘曲率降低50%以上，但焊点抗拉强度仅20–30MPa，不适用于高机械应力环境。
三、可靠性与风险对比
1. 焊点机械性能
指标 高温锡膏 低温锡膏
抗拉强度 35–50 MPa（SAC305） 20–30 MPa（Sn-Bi系）
热疲劳寿命 ＞1000次（-55~150℃） 300–500次（-40~125℃）
高温蠕变风险 低（＞150℃仍稳定） 高（＞100℃易变形）
关键风险：
低温锡膏焊点铋含量高导致脆性增加，在温度循环或机械冲击下更易开裂；高温锡膏则需防范IMC过度生长引发的界面脆化。
2. 长期稳定性
高温锡膏：
焊点抗氧化性优异，长期高温环境下（如125℃）仍保持低空洞率（＜5%）。
但高温工艺易加速PCB基材老化（尤其低Tg值板材）。
低温锡膏：
节能优势显著：焊接能耗降低约35%，但铋元素易析出导致焊点微裂纹。
需配合底部填充胶（如环氧树脂）提升抗振动能力，否则在汽车电子等场景失效风险高。
四、选型与使用建议
1. 必须规避的误用场景
低温锡膏禁用于：
功率器件散热路径（如GPU/CPU与散热器连接），因导热率仅40–50 W/m·K（高温锡膏＞60 W/m·K）。
高温工作环境（＞100℃）的产品，铋基焊点120℃以上会加速蠕变失效。
高温锡膏禁用于：
多层混装工艺中后焊工序（若前道已用低温锡膏，高温回流会导致焊点重熔塌陷）。
热敏感柔性电路板（FPC），＞200℃易导致基材变形。
2. 工艺优化关键点
低温锡膏补强措施：
采用氮气回流焊（氧含量＜50ppm）减少氧化，提升润湿性。
钢网开孔需加大10–15%（因流动性较差），避免少锡缺陷。
高温锡膏风险控制：
严格匹配高Tg值PCB（Tg≥170℃），防止高温分层。
冷却区降温斜率＜4℃/s，避免微观裂纹产生。
高温锡膏（熔点≥217℃）与低温锡膏（熔点≤183℃）的本质差异在于热管理与可靠性平衡：前者焊点强度高、耐高温，但热损伤风险大；后者节能且保护热敏感元件，但机械强度低、长期可靠性受限。
实际应用中，汽车电子/工业设备必须用高温锡膏，而消费电子的热敏感模组（如摄像头、FPC）优先选低温锡膏。
若混用工艺，需确保后道回流温度低于前道焊点熔点30℃以上，否则将引发焊点重熔失效。
