厂家直销详解免洗低残留无铅锡膏

免洗低残留无铅锡膏是符合RoHS环保标准、焊后无需清洗且残留物极少（通常≤10%）的焊接材料，其核心优势在于省去清洗工序、降低生产成本，同时确保电气性能可靠。

这类锡膏通过优化助焊剂配方和合金体系，使残留物呈透明状、绝缘电阻高（≥1×10⁸ Ω），可直接通过ICT测试，广泛应用于消费电子、汽车电子及高密度PCB组装领域。

以下结合技术原理与行业实践详解关键要点：

一、核心定义与技术原理

1. “免洗”与“低残留”的关联性

免洗前提：残留物必须满足无腐蚀性、高绝缘性（表面绝缘电阻≥1×10⁸ Ω）且透明无色，避免影响电路功能或测试。

低残留实现方式：

采用低离子性助焊剂（如ROL0级），减少活性剂用量，避免焊后生成腐蚀性残留。

助焊剂在回流过程中充分挥发或碳化，残留量控制在8%~12%（质量比），远低于传统锡膏（15%~20%）。

2. 无铅化的环保合规性

合金主流选择：SAC305（Sn96.5Ag3.0Cu0.5）为最常用无铅体系，熔点217–220℃，完全符合RoHS 2.0及REACH法规，不含铅、镉等有害物质。

特殊场景替代方案：

热敏感元件：采用SnBi系列低温合金（如Sn42Bi58，熔点138℃）。

高可靠性需求：添加微量镍/锑的改良型无铅合金（如SAC-Q），提升抗热疲劳性能。

二、关键性能指标与验证标准

1. 必须满足的硬性参数

卤素含量：Cl<900ppm、Br<900ppm（无卤认证标准），避免长期使用中引发电化学腐蚀。

残留物特性：

透明无色，不影响目检或ICT探针测试。

铜板腐蚀试验合格，40℃/90%RH环境下表面绝缘电阻衰减率≤10%。

印刷适应性：钢网停留寿命≥8小时，连续印刷粘度变化≤10%。

2. 行业认证要求

基础认证：RoHS 2.0、REACH（SVHC清单）、IPC-J-STD-004B助焊剂标准。

高端场景附加认证：

汽车电子：AEC-Q200可靠性测试。

医疗设备：ISO 10993生物相容性认证。

三、适用场景与工艺匹配要点

1. 典型应用领域

高密度PCB组装：适用于0.3mm以下细间距元件（如QFN、BGA），残留物不堵塞测试点。

免清洗产线：省去水洗/溶剂清洗环节，降低能耗与废水处理成本，适合自动化程度高的SMT产线。

特殊需求场景：

白色PCB板：残留透明无色，避免视觉污染。

车载电子：需选择高可靠性免清洗锡膏（如符合AEC-Q200标准）。

2. 工艺适配关键点

钢网设计：

开口宽厚比需≥1.5（Type 4锡粉，粒径20–38μm），确保脱模顺畅。

细间距（≤0.4mm）建议使用纳米涂层钢网，减少粘连。

回流曲线：

预热斜率控制在1–3℃/s，避免助焊剂过早挥发导致锡珠。

峰值温度建议240–250℃（SAC305合金），保温时间≤60秒以减少残留碳化。

四、使用注意事项与风险规避

1. 存储与操作规范

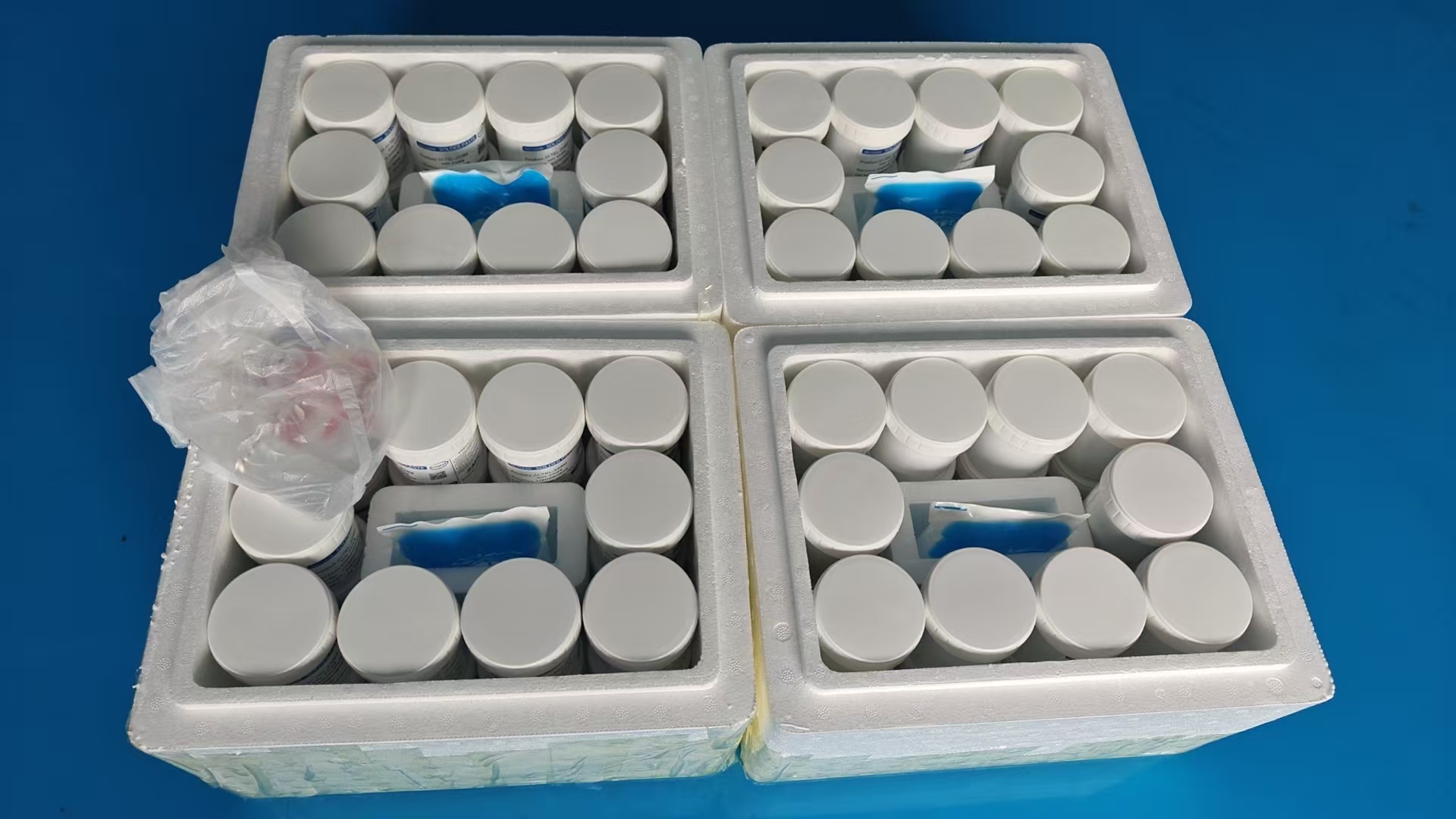

冷藏保存：0–10℃密封存储，保质期通常6个月，超期使用易导致粘度异常。

回温要求：使用前自然回温2–4小时至室温（23±3℃），严禁加热解冻，否则易吸潮产生锡珠。

2. 常见失效问题及对策

残留物污染测试点：

原因：助焊剂活性过高或回流温度不足。

解决：选择ROL0级低活性助焊剂，优化回流峰值温度。

焊点虚焊/润湿不良：

原因：PCB表面氧化或锡膏活性不足。

解决：搭配OSP兼容型锡膏，确保润湿时间≥60秒。

五、厂家直销优势与选型建议

1. 直销核心价值

成本优化：省去中间环节，价格较代理渠道低10%–15%，尤其适合批量采购。

定制化支持：可针对特殊需求调整粉径（Type 3–6）、粘度（150–200 Pa·s）或助焊剂活性。

2. 选型关键步骤

1. 明确工艺需求：确认最小元件间距、PCB表面处理工艺（OSP/ENIG等）。

2. 验证残留兼容性：要求厂家提供ICT测试报告及残留物绝缘电阻数据。

3. 小批量试产：重点测试细间距印刷良率与回流后残留外观。

免洗低残留无铅锡膏的实质是通过化学配方平衡焊接性能与环保要求，其技术成熟度已能满足主流电子制造需求。

选择时需优先验证残留物对电气性能的影响，而非仅关注“免洗”宣传，以确保长期可靠性。
