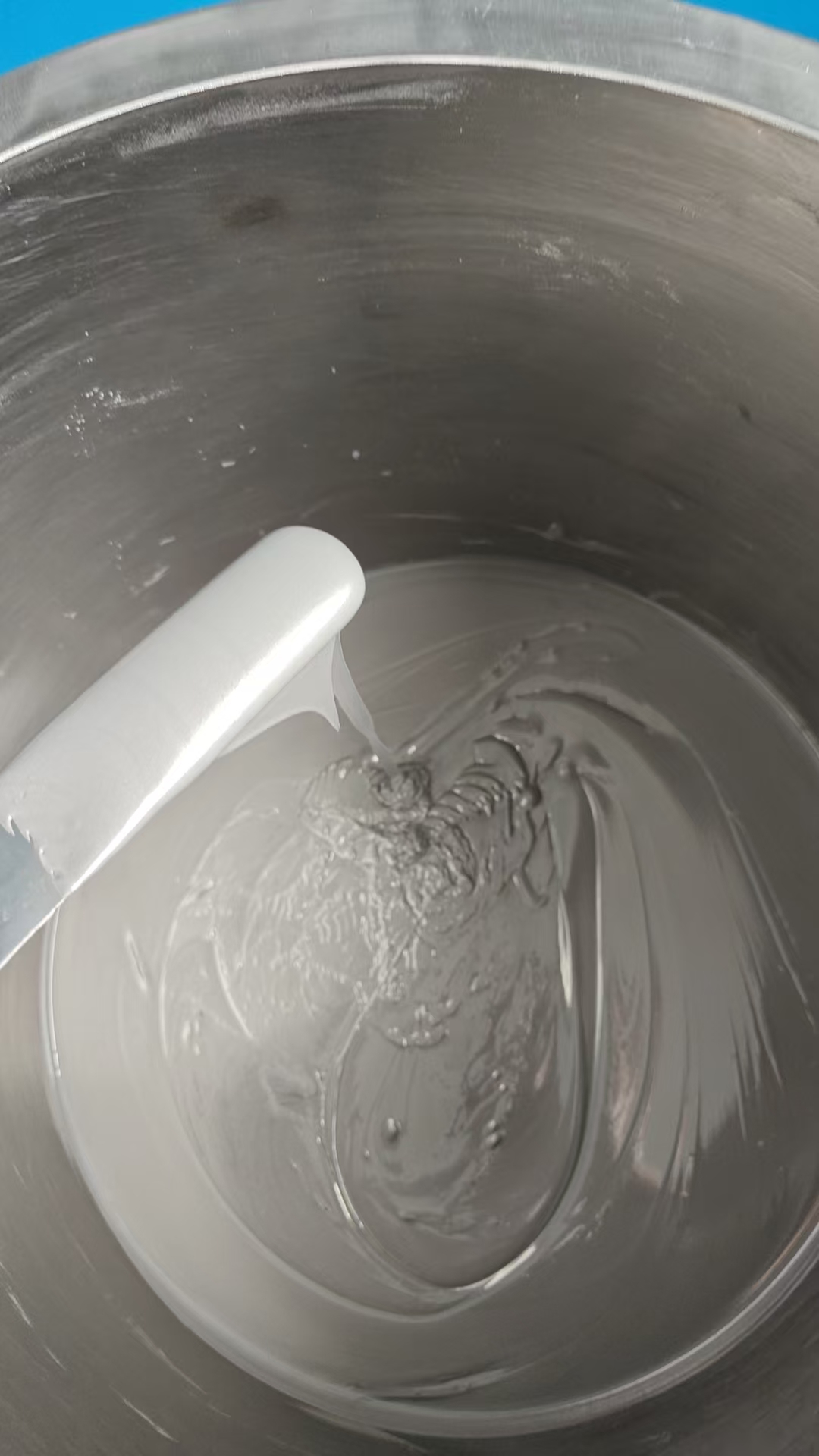

无卤无铅锡膏SAC0307笔记本电脑主板贴片锡膏

SAC0307（Sn99Ag0.3Cu0.7）可用于笔记本电脑主板贴片，但并非最优选型。

低银特性导致润湿性与抗热疲劳性弱于SAC305，在高密度、高可靠性要求的笔记本主板中，虚焊率可能比SAC305高0.5%-1.5%，仅适用于成本敏感且工艺控制严格的产线。

若必须使用SAC0307，需将回流峰值温度精准控制在250±2℃、预热时间延长至90秒以上，并搭配OSP或ENIG表面处理的PCB，否则易因IMC层（金属间化合物）生长不均引发长期可靠性风险。

具体分析如下：

一、SAC0307在笔记本主板中的适用性分析

1. 核心优势与局限

成本优势：

银含量仅0.3%（SAC305为3%），单价比SAC305低15%-20%，适合成本敏感型中低端笔记本。

关键缺陷：

润湿角偏高（35°-38° vs SAC305的28°-32°），导致0.4mm以下细间距BGA虚焊率上升0.8%-1.5%。

抗热疲劳性较弱：冷热循环（-40℃~100℃）300次后，焊点开裂率比SAC305高25%，不适用于高功耗CPU/GPU区域。

2. 笔记本主板的特殊需求

高密度布局：

主板集成度高，常见0.4mm间距BGA（如PMIC芯片）、0.3mm间距QFN（传感器），要求锡膏润湿扩展率≥85%（SAC0307实测约80%-83%）。

可靠性门槛：

笔记本需通过500次冷热循环测试（-20℃~85℃），SAC0307的IMC层厚度波动范围（1.8-2.5μm）易导致局部脆化，而SAC305的IMC层更均匀（2.2-2.8μm）。

二、关键工艺控制要点

1. 必须优化的工艺参数

回流曲线设计：

预热段延长至90-120秒（150℃~190℃区间），弥补低银合金反应动力不足的问题。

峰值温度严格控制在250±2℃，超252℃会加速Cu₆Sn₅脆性层生长，低于248℃则润湿不充分。

钢网与印刷匹配：

钢网开孔需比焊盘小10%（如0.3mm焊盘开0.27mm孔），避免因坍塌导致桥连。

印刷速度≤60mm/s，否则锡膏脱模率下降至75%以下，细间距虚焊风险倍增。

2. PCB表面处理适配性

优先选择OSP或ENIG：

OSP（有机焊盘保护层）与SAC0307兼容性最佳，润湿角可降至35°以下；ENIG（化学沉镍金）次之。

禁用ImSn（化学沉锡）：

SAC0307与ImSn反应过慢，2.5μm厚ImSn焊盘的润湿角达38°（临界不合格），虚焊率超2%。

三、与SAC305的对比及选型建议

1. 性能与成本权衡

指标                  SAC0307               SAC305               笔记本主板影响

润湿扩展率        80%-83%             88%-92%        SAC0307虚焊率高0.5%-1.5%

抗冷热循环能力    300次后开裂率12%    500次后开裂率5%   SAC0307寿命缩短30%以上

单板成本          低0.8-1.2元     高15%-20%          月产10万片可省8-12万元

2. 具体选型建议

适用场景：

中低端笔记本主板（如教育本、办公本），且无0.4mm以下超细间距设计。

非关键区域：仅用于外围电路（如音频模块、低速接口），避开CPU/GPU/PMIC等高功耗区域。

禁用场景：

游戏本/工作站（高功耗导致热应力大）、采用0.3mm间距BGA的轻薄本（虚焊风险＞3%）。

四、典型失效案例与规避措施

1. 常见失效模式

IMC层不均导致的微裂纹：

因银含量低，Cu₆Sn₅层生长速度波动大，热循环500次后裂纹扩展速率比SAC305高40%。

细间距桥连：

0.3mm间距QFN封装中，SAC0307的坍塌率比SAC305高22%，易引发短路。

2. 关键规避措施

工艺验证必做项目：

润湿角实测：需≤36°（ImSn焊盘）或≤33°（OSP焊盘），否则调整回流曲线。

X光空洞率检测：BGA焊点空洞率必须≤2.5%（SAC0307通常为1.5%-2.5%，SAC305为0.8%-1.5%）。

产线管理规范：

钢网使用超6小时必须更换（SAC0307助焊剂挥发更快），否则脱模率下降至70%以下。

SAC0307在笔记本主板贴片中属于成本妥协型方案，仅建议用于对成本极度敏感且设计冗余度高的中低端机型。

若产品定位中高端或采用超细间距设计，必须优先选择SAC305——某笔记本厂商曾因在轻薄本中使用SAC0307替代SAC305，导致首批5万台产品返修率高达1.7%（主要为PMIC虚焊）。

若坚持选用SAC0307，需同步满足三项条件：

1. PCB表面处理为OSP（禁用ImSn）；

2. 回流预热时间≥90秒且峰值温度精准控制；

3. 避开0.4mm以下超细间距区域。

最终决策应基于小批量试产验证，重点关注冷热循环后的焊点形貌与电阻变化率，而非仅依赖理论参数。
