锡膏的主要成分详解

锡膏（Solder Paste）是一种膏状混合物，由合金粉末和助焊剂两大核心组分构成，另含少量功能性添加剂。

按重量计算，合金粉末占 85%–90%，助焊剂占 10%–15%；按体积计算，两者大约各占 50%（因锡金属密度远高于助焊剂）。

合金粉末（85%–90%）

合金粉末是锡膏的主体，也是最终形成导电焊点的核心材料，直接决定焊点的熔点、导电性、机械强度和可靠性。

常见合金体系

合金类型   典型成分   熔点   应用场景

SAC305   Sn96.5/Ag3.0/Cu0.5   217–220℃   消费电子、通信（无铅主流）

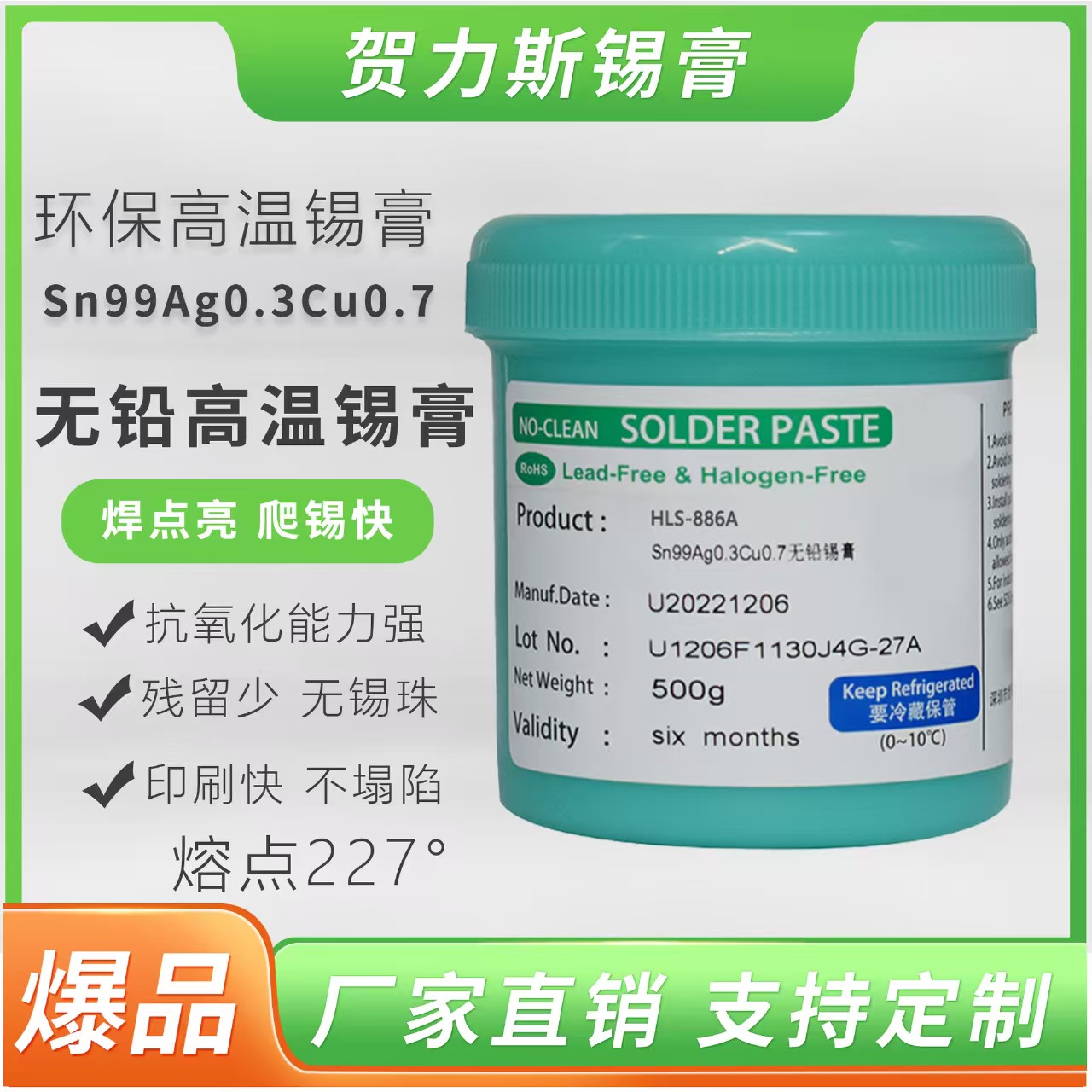

SAC0307   Sn99.3/Cu0.7/Ag0.3   217℃   成本敏感型无铅应用

Sn63Pb37   锡63%/铅37%   183℃   有铅工艺（高可靠性场景）

Sn42Bi58   锡42%/铋58%   138℃   低温焊接、热敏感元件

SnBiAg   锡/铋/银   170–180℃   中温无铅工艺

粉末形态与粒度

形态：理想形态为球形，表面积最小、氧化程度最低，印刷性能最优。

允许长轴与短轴比 ≤1.5 的近球形粉末。

粒度分级（IPC J-STD-005）：

类型   颗粒范围   适用场景

Type 3   25–45μm   ≥0.5mm 间距常规元件

Type 4   20–38μm   0.4–0.5mm 间距密脚 IC、QFN

Type 5   15–25μm   ≤0.3mm 间距、BGA、CSP

Type 6   5–15μm   晶圆级/芯片级封装（Flip Chip、μBump）

颗粒越细，印刷精度越高，但比表面积增大导致氧化风险增加，对储存条件要求更严格。

助焊剂（10%–15%）

助焊剂是锡膏的"灵魂"，作为合金粉末的载体赋予膏体可印刷性，同时在焊接过程中完成去氧化、润湿、保护等关键功能。

助焊剂的配方是各厂商的核心技术壁垒。

助焊剂内部主要由以下组分构成：

1. 树脂/松香（约占助焊剂 35%–55%）

作用：提供粘附性，使锡膏成型便于转印；焊接后形成保护膜，防止焊点二次氧化；对元件起到临时固定作用

常用材料：天然松香（松香酸、松香酸酯）、氢化松香、合成树脂（如改性松香）

2. 活化剂（约占助焊剂 3%–8%）

作用：去除 PCB 焊盘铜膜表面及合金粉末表面的氧化层，降低熔融焊料表面张力，增强润湿能力

常用材料：有机酸（丁二酸、己二酸等）、胺类化合物、少量卤化物

按活性等级分为：

类型   活性   残留特性   适用场景

R（非活化松香）   极弱   残留最少   极高可靠性、免清洗

RMA（弱活化松香）   低   低腐蚀   一般消费电子

RA（活化松香）   高   腐蚀性强，必须清洗   高氧化焊盘

免洗型（No-Clean）   中低   透明绝缘，无需清洗   当前主流

水洗型（Water Soluble）   高   溶于水，需清洗   高可靠性军工/医疗

3. 溶剂（约占助焊剂 20%–50%）

作用：溶解或分散其他组分，调节锡膏粘度，影响印刷适性和挥发速度

常用材料：高沸点多元醇醚类（如丁基卡必醇）、乙二醇类、酯类化合物

要求：沸点适中（150–250℃），挥发速度适当——过快会导致印刷时干涸堵孔，过慢会在回流时爆沸产生锡珠

4. 触变剂（约占助焊剂 1.5%–12%）

作用：赋予锡膏触变性——在刮刀剪切力下粘度降低（便于通过钢网），撤去外力后粘度迅速恢复（防止印刷后塌边、桥连）

常用材料：气相二氧化硅（Aerosil）、氢化蓖麻油、聚酰胺蜡、改性膨润土

5. 添加剂（少量，功能性组分）

添加剂   功能

抗氧化剂/稳定剂   防止合金粉末在储存中氧化，延长保质期

缓蚀剂   中和活化剂残留物，降低腐蚀性（免洗型必备）

表面活性剂   降低界面张力，促进焊料润湿铺展

消光剂   使焊点呈现哑光效果（外观要求）

粘度调节助剂   辅助触变剂微调流变性能

成分配比对性能的影响

合金含量偏高（>91%）   合金含量偏低（<85%）

塌边减少，残留物少   印刷性好，润湿性佳

焊点饱满光亮   不易粘刮刀，钢网寿命长

流动性和加工性受影响   易塌落，易产生锡珠和桥连

总结

锡膏本质上是一个精密的多相分散体系——金属合金粉末提供焊料，助焊剂体系（树脂+活化剂+溶剂+触变剂+添加剂）提供工艺性能和焊接保障。

两者缺一不可：合金粉末决定了焊点的"硬实力"（导电、强度、熔点），助焊剂决定了"软实力"（印刷性、润湿性、可靠性）。

各厂商的核心竞争力正是在助焊剂的配方调配和合金粉末的制备工艺上。
