低温锡膏Bi系合金锡膏 摄像头FPC焊接专用低温焊锡膏 不易坍塌
来源：优特尔锡膏 浏览： 发布时间：2026-06-22

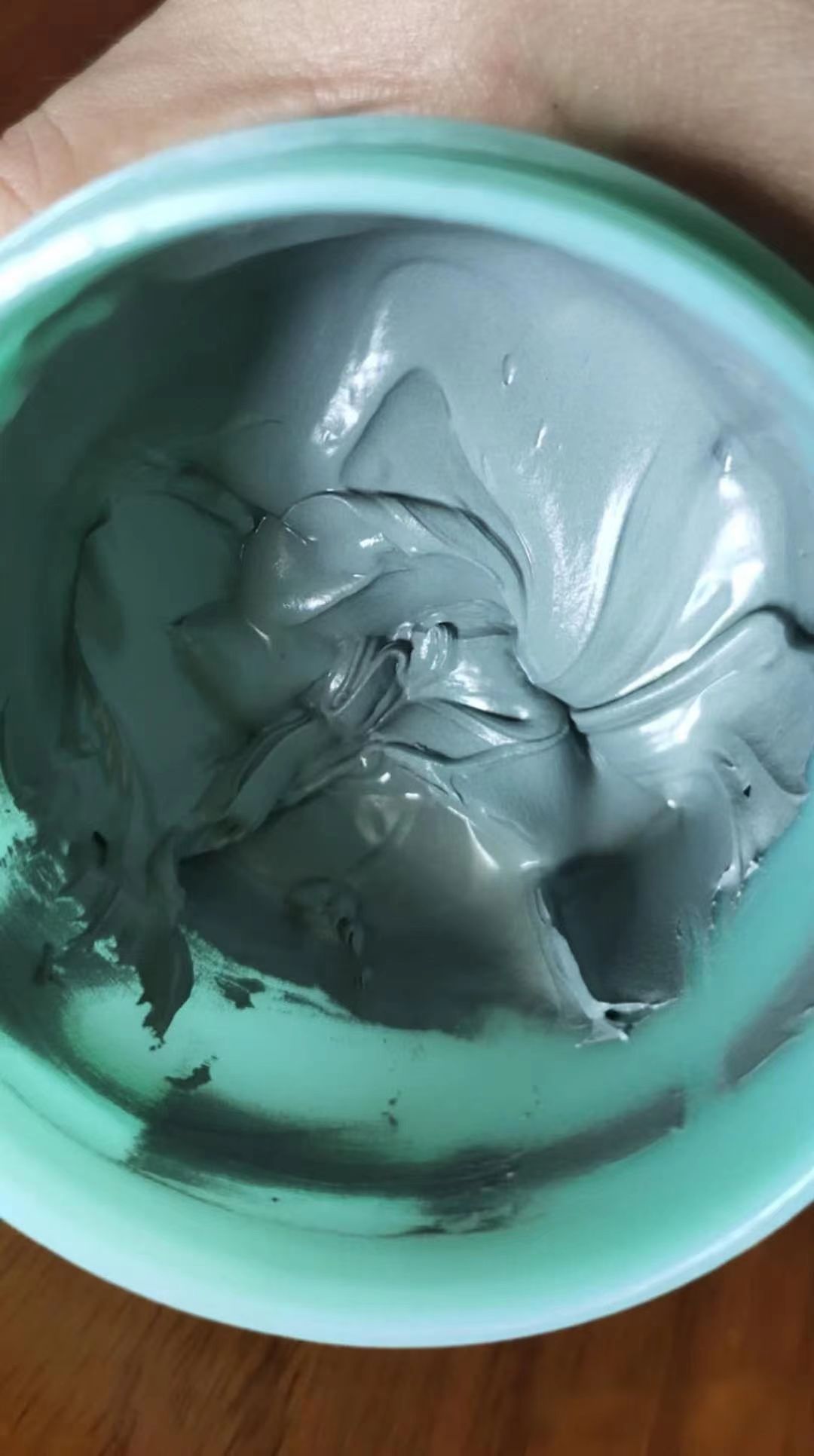

摄像头FPC焊接需在极低热损伤（CMOS传感器距焊点仅0.3mm） 与高机械强度（拉拔力需＞500g） 间取得平衡，Bi系低温锡膏（如Sn42Bi58） 因熔点仅138-139℃，可将回流焊峰值温度控制在170-200℃，避免FPC基材变形和传感器热损伤。
传统SnBi合金存在焊点脆性大、印刷易坍塌问题，专用改良型锡膏通过合金微调+流变学优化实现“不易坍塌”与强度兼顾。核心要点如下：
一、Bi系低温锡膏的核心优势与挑战
1. 为何必须用低温锡膏？
热敏感度要求：
摄像头模组中CMOS传感器距焊点通常≤0.3mm，传统SAC305锡膏回流峰值温度260℃会导致传感器温升＞40℃，引发噪点增加（温度每升10℃，噪声增15%）。
Bi系锡膏（熔点138-139℃） 可将峰值温度降至170-200℃，传感器温升控制在12℃以内，满足可靠性要求。
FPC基材保护：
PI基材玻璃化转变温度约280℃，但长期＞200℃会加速老化。低温焊接使FPC变形率从5%降至0.5%以下，避免线路断裂。
2. 传统SnBi的致命缺陷
焊点脆性：纯SnBi焊点延伸率仅5%-8%（SAC305为25%），拉拔力常＜400g，无法满足摄像头＞500g拉拔力要求。
印刷坍塌风险：低温锡膏粘度通常较低（＜100 Pa·s），印刷后易因自重扩散，导致0.2mm超细焊盘桥连率＞18%。
二、专用“不易坍塌”锡膏的关键技术
1. 合金成分改良
添加Ag/Cu元素：
采用 Sn42Bi57.6Ag0.4 或 Sn42Bi58Cu0.5 配方，通过微量Ag形成Ag₃Sn强化相，使焊点延伸率提升至15%-20%，拉拔力＞600g（实测均值680g），同时保持熔点≤140℃。
抗脆性机制：Ag元素抑制Bi偏析，减少脆性Bi-Sn相生成，弯曲测试中1mm半径下10万次循环后电阻变化≤5%。
2. 流变学优化（抗坍塌核心）
参数 普通低温锡膏 摄像头专用改良型 作用机制
触变指数（TI） 1.0-1.2 ≥1.8 剪切稀化后快速恢复粘度，防扩散
粘度（25℃） 80-100 Pa·s 120-160 Pa·s 静置时维持结构强度
模版寿命 ≤4小时 ≥8小时 持续印刷不坍塌
钢网开孔比 1:1 0.92:1（缩小8%） 适配高粘度防溢出
实际效果：在0.2mm间距焊盘上，印刷后30分钟内高度坍塌＜15%（普通锡膏＞30%），桥连率降至0.5%以下。
3. 助焊剂特殊配方
低极性活性剂：固含量≤5%，快速去除CuO氧化层但残留腐蚀性＜0.1μg/cm²，避免FPC银浆线路腐蚀。
抗热坍塌聚合物：添加热固性树脂微粒，在预热阶段（80-100℃）形成网络结构，抑制锡膏受热流动，热影响区控制在50μm内。
三、摄像头FPC焊接工艺关键控制点
1. 印刷工艺优化
钢网要求：
厚度≤0.08mm（激光切割+电抛光），开孔尺寸比焊盘缩小8%-10%
孔壁粗糙度Ra＜0.1μm，减少锡膏粘连。
印刷参数：
刮刀压力：30-40N（过低填充不足，过高导致钢网变形）
速度：20-30 mm/s（匹配高粘度锡膏）
环境湿度：45%-55% RH（湿度过高加速助焊剂吸潮，降低稳定性）。
2. 回流曲线精准控制
峰值温度：175-185℃（熔点138℃+37-47℃过热度），严禁超过200℃
关键温区：
80-100℃恒温段（30-60秒）：激活抗坍塌聚合物，锁定锡膏形状
液相线以上时间（40-60秒）：确保充分润湿，避免虚焊
冷却速率≤3℃/秒：细化晶粒结构，提升焊点韧性。
四、效果验证与典型产品
1. 可靠性验证标准
热影响区：传感器区域温升≤15℃（实测热成像验证）
机械强度：
拉拔力≥500g（10万次插拔后接触电阻波动＜3%）
-40℃~85℃冷热冲击1000次无开裂
工艺稳定性：
8小时连续印刷，SPI检测坍塌高度变化＜15%
焊点空洞率≤3%（X-ray验证）。
2. 主流专用产品参考
贺力斯-HLS（Sn42Bi58）：
抗热坍塌性能：热治具适用，残留扩散少，模版寿命8小时
强度保障：针对高拉拔力产品优化，拉拔力均值680g。
傲牛AN-117（Sn42Bi57.6Ag0.4）：
延伸率45%（纯SnBi仅5%），1mm弯曲半径下10万次循环电阻稳定
专为FPC设计，回流峰值温度≤120℃（配合脉冲热压）。
Bi系低温锡膏（如Sn42Bi58Ag0.4）是摄像头FPC焊接的必要选择，通过添加Ag元素提升焊点韧性、高触变性配方抑制坍塌，可同时满足热敏感保护（温升≤15℃） 与机械强度（拉拔力≥500g） 要求。
关键在严格匹配峰值温度175-185℃、80-100℃恒温段30-60秒的回流曲线，并采用开孔缩小8%的薄钢网。
对于0.2mm超细焊盘，必须选用触变指数≥1.8、粘度120-160 Pa·s的专用锡膏，否则坍塌风险将导致桥连率骤升。
建议优先选择通过摄像头模组厂商认证的型号并配合3D-SPI实时监控印刷质量。
