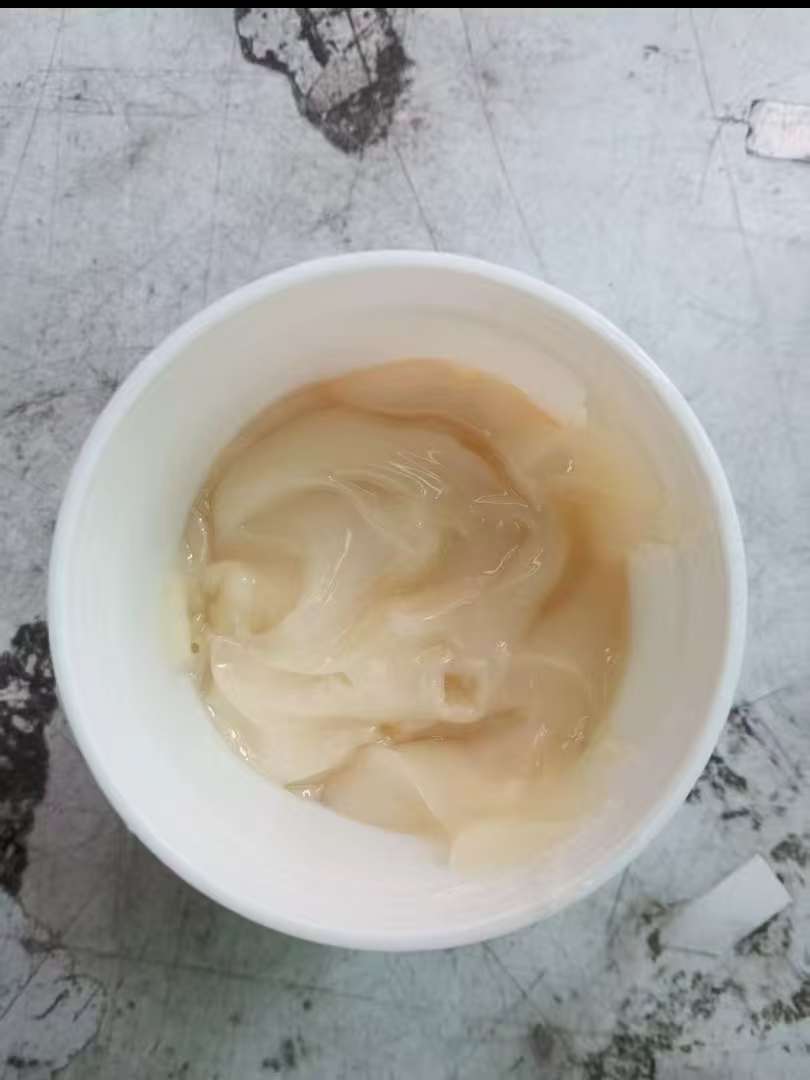

免清洗助焊膏：焊点洁净省工序的焊接革新

免清洗助焊膏：焊点洁净省工序的焊接革新

免清洗助焊膏的核心优势

焊点洁净度：

焊后残留物仅为传统水洗锡膏的1/10，几乎"零残留"，焊点呈现自然光亮，无发黑、拉丝现象

残留物为透明或半透明绝缘薄膜，不影响PCB外观和电气性能

严格符合IPC标准：固体含量<2.0wt%，卤素含量<0.05%，离子污染度≤1.5μg NaCl/cm²

省工序效率：

直接省去清洗环节，传统生产线30%-40%的工时消耗可降至10%以下

无需购置清洗机、干燥机等设备，节省设备投资和场地占用

减少人工操作，降低因清洗不当导致的产品不良率

焊接后PCB可直接进入测试、组装等下一工序，生产周期大幅缩短

工作原理：洁净源自配方革新

免清洗助焊膏采用"低残留、高活性、自净化"设计理念：

核心成分 功能与特性

低固态配方 固体含量控制在2%以下，远低于传统助焊剂(15-25%)

温和高效活性剂 采用特殊有机酸/有机胺复合体系，替代传统强腐蚀性卤素，既保证焊接活性又避免残留腐蚀

高挥发性溶剂 焊接过程中90%以上溶剂挥发，大幅减少残留物

惰性成膜物质 焊后形成透明绝缘保护膜，不导电、不吸湿、耐高温，保护焊点长期稳定

焊点质量：洁净与性能双优

焊点外观：

焊点饱满光亮，轮廓清晰，尤其适合对外观要求高的消费电子产品

润湿性优异，即使细微焊盘(BGA、QFN等)也能实现均匀铺展

无针孔、气孔、桥接等缺陷，焊点一致性好

电气性能：

残留物绝缘阻抗>10^13Ω，不影响PCB绝缘性能，特别适合高精密电路

离子污染极低，符合医疗、航空等高可靠性应用标准

对PCB基材和元器件无腐蚀，长期使用稳定性优异

省工序效益分析：成本与效率双赢

节省维度 具体效益

设备投资 无需清洗机(10-50万元)、干燥设备、废水处理系统，初期投入减少30-50%

运营成本 节省水、电、清洗溶剂(年消耗5-20万元)，以及溶剂回收/废水处理费用 [__LINK_ICON]

人力成本 减少清洗岗位(每条线2-5人)，降低人工成本20-40% [__LINK_ICON]

生产效率 工艺流程缩短，同等产能下单线人力需求减少，产量提升15-30% [__LINK_ICON]

良品率 消除清洗过程中可能导致的元器件损伤、短路等二次缺陷，不良率降低5-15%

适用场景：洁净省工的最佳选择

消费电子：手机、平板、笔记本电脑(焊点美观+生产效率双优)

医疗设备：对洁净度和可靠性要求极高，免清洗避免二次污染

汽车电子：耐高温、高湿环境下焊点稳定性好，长期可靠性优异

通信设备：高密度PCB和BGA芯片焊接，残留物低不影响信号传输

IoT设备：低功耗设计，绝缘阻抗要求高，免清洗避免漏电风险

维修领域：便携、即用、免清洗，适合现场维修和小批量生产

选择指南：优质免清洗助焊膏的判断标准

1. 洁净度验证：

焊接后PCB表面无可见残留物，或仅见极薄透明膜

离子污染测试<0.5μg NaCl/cm²(医疗/航空标准)或<1.5μg NaCl/cm²(一般工业标准)

2. 性能测试：

润湿性测试：焊料铺展面积>90%，无缩锡、堆锡现象

绝缘阻抗测试：>10^12Ω，且经湿热测试后变化率<10%

铜镜腐蚀测试：无腐蚀、变色，符合J-STD-004B标准

总结：洁净革命，重塑焊接价值

免清洗助焊膏不仅是"省去清洗"的简单工艺优化，更是焊接技术的价值重构：

对制造商：生产成本降低30-50%，生产效率提升20-40%，产品品质更稳定

对用户：获得外观精美、性能可靠、寿命更长的电子产品

对环境：减少废水排放和化学污染，符合RoHS、REACH等环保指令

选择建议：根据产品可靠性需求选择对应等级免清洗助焊膏，普通消费电子选标准型，医疗/航空等高端应用选超低残留

型(离子污染<0.5μg NaCl/cm²)，同时确保焊接设备温度曲线精准控制，以发挥免清洗助焊膏的最佳性能。
