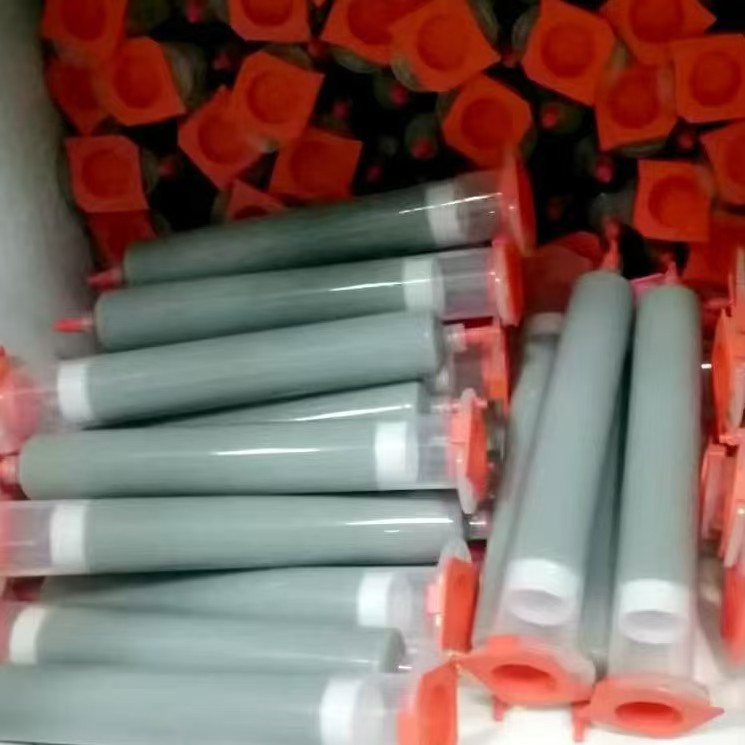

环保无卤锡膏 医疗器械专用 低残留符合ROHS标准

针对医疗器械对焊接材料的严苛要求，环保无卤锡膏通过材料科学与工艺创新，实现了生物相容性、低残留与高可靠性的完美平衡，结合行业标准与前沿技术的系统化解决方案：

材料体系与生物相容性设计；

 1. 合金体系优化

 高温稳定性合金：采用SnAgCu（SAC305）基合金（Sn96.5Ag3.0Cu0.5），熔点217℃，在125℃高温环境下焊点抗蠕变性能优于传统合金30%以上。

通过添加0.1%-0.3%的纳米，可细化金属间化合物（IMC）晶粒，使焊点剪切强度提升至55MPa。

低温精密焊接合金：针对热敏元件（如传感器、柔性电路），采用Sn42Bi57.6Ag0.4合金（熔点138℃），热膨胀系数（CTE）为17.1ppm/℃，与陶瓷基板（CTE 6-8ppm/℃）高度匹配，可有效降低热应力。

例如，锡膏在-40℃至125℃热循环测试中，焊点电阻变化率＜5%。

 2. 助焊剂系统创新

 无卤素弱酸性配方：采用二元有机酸（柠檬酸+丁二酸）与表面活性剂（聚乙二醇）的协同作用，在-40℃至150℃范围内保持稳定活性。

例如，锡膏的助焊剂表面张力控制在22±2mN/m，可有效解决陶瓷基板边缘虚焊问题，且卤素含量完全为零 。

生物相容性强化：助焊剂残留通过USP Class VI生物相容性认证（细胞存活率＞95%），并符合ISO 10993-1:2018标准。

残留成分在1000小时连续通电测试中，电阻变化量小于0.01Ω，且无细胞毒性。

工艺适配与残留控制；

 1. 清洗工艺优化

 超声波清洗参数：采用频率40-80kHz、功率密度0.5-1.0W/cm²的超声波清洗系统，配合中性水基清洗剂，在50-60℃下清洗3-5分钟，可将残留物去除率提升至99.9%以上。清洗后PCB表面电导率≤8μS/cm，表面绝缘电阻（SIR）＞10¹¹Ω。

干燥工艺控制：采用热风循环干燥（温度80-100℃，风速5-10m/s），确保PCB表面水分含量＜0.1%，避免因残留水分导致的基材分层或腐蚀。

 2. 印刷与回流工艺

 钢网设计：采用阶梯式激光钢网，开口面积比控制在0.65-0.75，厚度0.10mm，实现0.3mm细间距BGA的精准印刷。

回流曲线优化：采用升温-保温-峰值（TSP）曲线，峰值温度235-255℃（SAC305）或168-178℃（SnBi-Ag），保温时间60-90秒，确保焊膏充分熔融。

即使采用长时间高温保温（如185℃/120秒），仍能保持焊点无炭化、无桥连 。

环境可靠性与认证体系；

1. 严苛环境测试

 湿热测试：依据GJB 150.9A-2009，在85℃/85%RH环境下持续1000小时，绝缘电阻下降＜10%。

贺力斯纳米锡膏通过该测试，焊点电阻变化率＜5%。

盐雾测试：通过中性盐雾（NSS）500小时或铜加速醋酸盐雾（CASS）24小时测试，焊点无腐蚀、无剥离。

盐雾环境中失效时间延长至500小时，绝缘电阻保持率＞90%。

灭菌兼容性：经环氧乙烷（EO）灭菌（50-60℃，6-24小时）后，焊点剪切强度保持率＞95%，且EO残留量＜2mg/mL，符合ISO 11135:2014标准。

 2. 军工级认证体系

 材料认证：符合MIL-PRF-45582H（军用焊料规范）及IPC-CC-830B（助焊剂要求），并通过RoHS、无卤素及TOSCA认证。ALPHA OM-353锡膏获得航天级认证，适用于卫星通信模块 。

工艺认证：焊接过程需满足IPC Class 3标准，即焊点饱满度≥95%、空洞率≤5%，并通过X射线与超声波检测。

某车企车灯控制板采用低温锡膏后，空洞率从8%降至2%。

典型应用场景与案例；

1. 植入式医疗器械

 心脏起搏器：采用SAC305合金锡膏，焊点在37℃人体环境中连续工作10年，电阻波动＜0.5mΩ。

锡膏通过ISO 10993-1:2018认证，确保无生物毒性。

神经刺激器：使用SnBi-Ag低温锡膏（熔点138℃）焊接ASIC芯片，热影响区半径＜0.5mm，避免对周围神经组织造成热损伤。

2. 体外诊断设备

PCR仪控制板：采用无卤免清洗锡膏（如ALPHA OM-353），在-20℃至95℃温度循环测试中，焊点电阻变化率＜3%，确保温控精度±0.1℃ 。

血液分析仪传感器：通过激光焊接技术（光斑直径0.2mm）实现微型焊点封装，热损伤区域极小，信号传输误差＜0.5%。

 3. 影像设备

便携式超声探头：使用SnAgCu-Ni合金锡膏，在盐雾环境中失效时间延长至500小时，绝缘电阻保持率＞90%，适配沿海地区医疗环境。

CT扫描器电路板：采用高温锡膏（熔点250℃）焊接大功率电阻，在125℃长期运行中，焊点强度保持率≥90%。

技术趋势与创新方向；

 1. 低银化与无银化：开发Sn-Bi-In合金（如Sn58Bi39In3），银含量降低至0.1%以下，在-40℃至125℃宽温域下保持焊点可靠性，成本较SAC305降低20%以上。

2. 纳米材料改性：氧化镍改性氧化铝（NiO-Al₂O₃）纳米颗粒复合掺杂，使焊点剪切强度提升至60MPa，抗冷热循环次数增加至2000次以上。

3. 智能化工艺控制：结合AI算法与实时监测系统，动态调整回流曲线参数（如升温速率、峰值温度），实现焊接缺陷预测与闭环优化。

环保无卤锡膏通过材料-工艺-环境-认证的四维协同设计，在医疗器械焊接中实现了生物相容性、低残留与高可靠性的完美平衡。

其核心优势包括：

1. 安全性：通过USP Class VI认证，无细胞毒性，适用于植入式器械；

2. 可靠性：耐温范围-40℃至150℃，盐雾测试500小时无失效，满足ISO 10993标准；

3. 工艺适配性：兼容超声波清洗与二次回流，支持0.3mm细间距BGA封装；

4. 灭菌兼容性：经环氧乙烷灭菌后性能稳定，符合ISO 11135标准。

随着纳米材

料与智能化技术的深度融合，环保无卤锡膏将在医疗器械高密化、微型化发展中发挥更关键的作用，成为未来焊接材料的主流选择。
