详解免洗型焊锡膏的保质期一般有多长

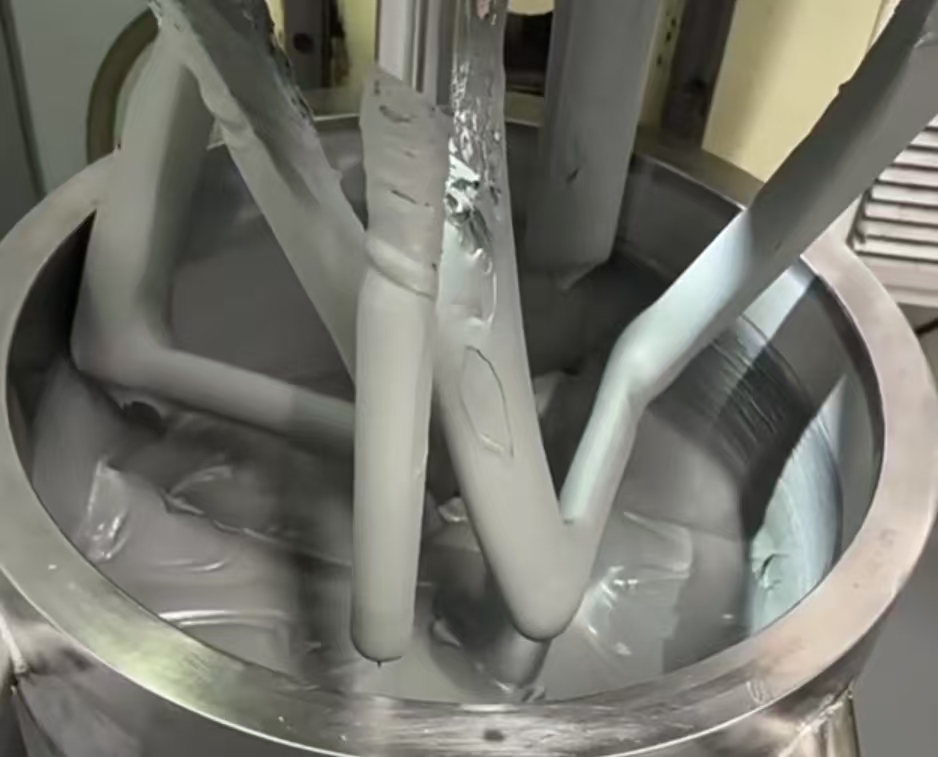

免洗型焊锡膏的保质期受存储条件、合金成分和品牌配方影响，通常在6-12个月之间（冷藏条件下）

核心影响因素与标准保质期；

 1. 存储温度

冷藏条件（5-10℃）：主流品牌的免洗锡膏保质期普遍为6-12个月。

例如：

 SAC305：冷藏保质期6个月，开封后需在2小时内使用，室温存储（20-25℃）：保质期缩短至2-3个月，且需严格控制湿度（≤60%RH）。

例如：

Sn42Bi58低温锡膏：5-10℃冷藏保质期6个月，20℃室温下仅3个月。

2. 合金成分

高温合金（如SAC305）：保质期较长（6-12个月），因锡银铜体系化学稳定性较高。

低温合金（如Sn42Bi58）：保质期通常为6个月，铋的活性较高，需更严格的存储条件 。

3. 助焊剂配方

高活性助焊剂：保质期可能缩短至6个月（如含二甘醇酸的配方），因活性剂易分解。

低活性免洗型：部分品牌通过缓蚀剂技术延长至12个月。

关键使用场景与特殊要求；

 1. 车规级应用

需选择保质期明确且通过AEC-Q200认证的产品，冷藏保质期通常为12个月，开封后4小时内使用。

2. 医疗设备焊接

优先使用ISO 10993认证锡膏，保质期6个月，需严格遵循“先进先出”原则 。

3. 高温高湿环境

即使在保质期内，若存储湿度＞60%RH，锡膏可能提前失效（如出现锡珠、润湿性下降），需搭配干燥剂和湿度指示卡（HIC）监测。

存储与操作规范；

1. 未开封锡膏

必须冷藏（5-10℃），避免阳光直射。

例如：

冷藏存储时需密封在原包装中，远离含硫、氨等腐蚀性气体。

冷藏保质期6个月，超过后需重新测试润湿力和锡珠率。

2. 开封后使用

回温时间：从冷藏取出后需在室温下放置2-4小时，避免冷凝水影响性能。

钢网寿命：印刷后需在2小时内完成回流，若超过时间需清洗钢网并报废剩余锡膏。

剩余锡膏：开封后未用完的锡膏需密封并在24小时内使用完毕，不可重复冷藏。

品牌差异与典型案例；

品牌型号 合金成分 冷藏保质期 室温保质期 特殊优势

 SAC305 6个月 - BGA空洞率＜1%，网板寿命12小时

12个月 2个月 支持260℃高温回流，适合陶瓷基板

Sn42Bi58 Sn42Bi58 6个月 3个月 焊点光亮饱满，抗锡珠性能良好

12个月 3个月 印刷稳定性优异，适合0.3mm细间距

过期锡膏的处理与风险；

1. 性能衰减表现

润湿性下降：焊接后可能出现虚焊、冷焊，接触电阻升高。

锡珠率增加：助焊剂活性不足导致锡粉氧化，回流时产生飞溅。

残留物变质：绝缘电阻下降，可能引发电迁移或短路。

2. 检测与验证

过期锡膏需重新测试：

润湿力测试：使用润湿平衡仪，要求≥0.08N/mm。

SIR测试：85℃/85%RH环境下，表面绝缘电阻需＞10¹⁰Ω。

若测试合格，可在限定范围内使用（如非关键焊点），但需书面记录并经质量部门批准。

行业标准与认证参考；

1.规定锡膏保质期需在技术规格书中明确标注，且需包含存储条件（温度、湿度）。

2. 要求过期锡膏在使用前需通过全面性能验证，包括机械强度和环境可靠性测试。

3.保质期内的锡膏需确保有害物质含量符合标准，避免因成分分解导致超标。

常见误区与应对措施；

 1. 误区1：保质期内无需检测

应对：即使在保质期内，每批次锡膏上线前仍需抽检粘度、金属含量和助焊剂活性。

2. 误区2：开封后可重复冷藏

应对：开封后的锡膏因助焊剂吸湿和锡粉氧化，重复冷藏会显著缩短有效使用时间，建议一次性用完。

3. 误区3：低温存储可延长保质期

应对：低于0℃会导致锡膏结晶，解冻后流动性变差，需严格控制在5-10℃范围内。

通过以上规范管理，可确保免洗型焊锡膏在保质期

内性能稳定，减少焊接缺陷并提升生产效率。

实际应用中，建议优先参考品牌厂商的技术规格书，并建立严格的锡膏库存管理制度。
