精度之战：一粒锡粉如何决定电子产品的未来

在微电子制造的微观世界里，一粒直径仅1-25微米的锡粉，正通过材料创新与工艺突破，重新定义电子产品的精度极限。

从智能手机的柔性屏到量子计算机的超导芯片，锡粉的性能参数与工艺控制能力，已成为决定产品可靠性与微型化进程的核心要素。

由技术演进、行业挑战、前沿突破三个维度，解析锡粉如何在"精度之战"中重塑产业格局。

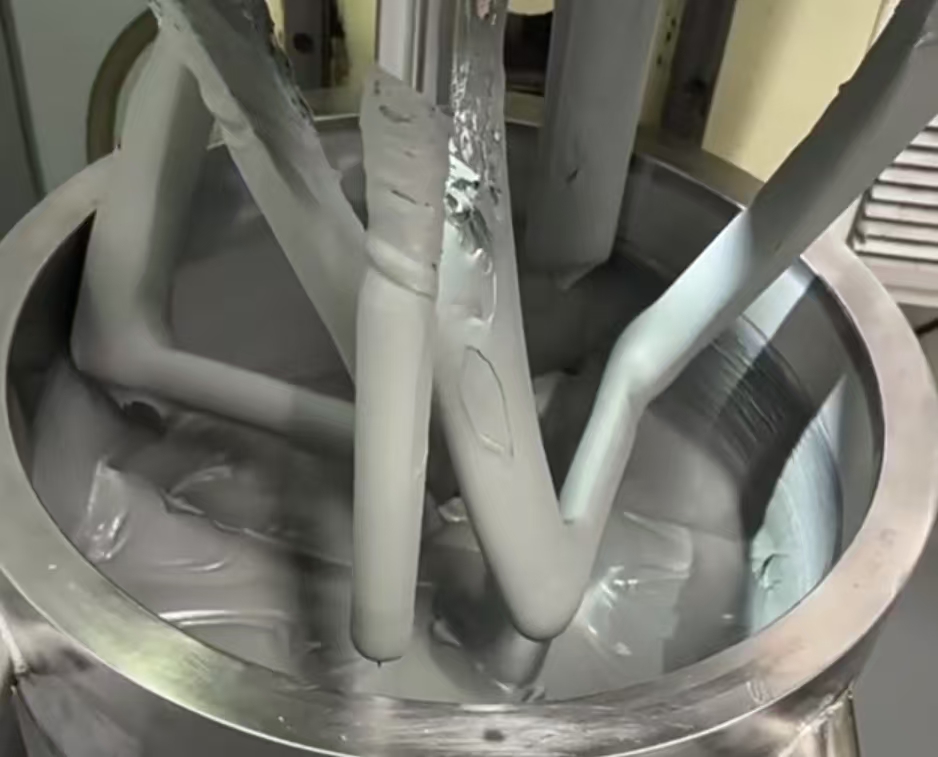

纳米级精度的基石：锡粉的技术演进

 1. 颗粒度革命：从毫米到亚微米的跨越

 早期SMT工艺使用的Type3锡粉（53-106μm）仅能满足0.8mm以上引脚间距的焊接需求。

随着芯片尺寸缩小，Type5（15-25μm）和Type6（5-15μm）锡粉成为主流，可适配0.3mm间距的BGA封装。

2. 表面处理技术：对抗氧化的精密博弈

锡粉表面氧化层厚度超过0.1μm会显著降低润湿性。为应对这一挑战，行业开发出多层包覆技术：首先在锡粉表面沉积5-10nm的Ag保护层，再通过原子层沉积（ALD）覆盖Al₂O₃纳米薄膜，将氧化速率降低至传统锡粉的1/20。

这种"核-壳"结构锡粉在储存6个月后，氧含量仍可控制在0.5%以下，确保回流焊时的良好润湿 。

3. 合金成分创新：性能与可靠性的再平衡

 针对不同应用场景，锡粉合金配方持续优化：

 高温场景（如汽车电子）：SAC305（Sn-3.0Ag-0.5Cu）合金在217℃熔点下仍能保持70MPa以上的剪切强度

低温场景（如可穿戴设备）：Sn-Bi（138℃熔点）合金通过添加0.1%纳米Cu颗粒，将焊点抗疲劳寿命提升至传统合金的3倍

极端环境（如航天设备）：AuSn80合金锡粉在-200~300℃温度循环中仍能保持98%的导电性

精度挑战：微米级战场的技术攻坚

1. 印刷工艺的"针尖上跳舞"

 在0.15mm间距的QFN封装中，锡膏印刷量偏差需控制在±5%以内。

传统激光切割钢网因热变形导致的开口粗糙度（Ra＞0.8μm），易引发锡膏脱模残留。通过电铸镍基合金钢网（开孔公差±1μm）结合类金刚石碳（DLC）纳米涂层，可将脱模阻力降低40%，实现"零拖尾"印刷。

刮刀参数优化同样关键：0.3mm间距推荐采用3-5kg压力、20-50mm/s速度，配合0.2-0.4mm/s的脱模速率，确保锡膏体积转移率稳定在70%±5%。

 2. 回流焊的温度密码

 回流焊峰值温度波动超过±2℃，会导致SAC305焊点的Ag₃Sn金属间化合物（IMC）层厚度从理想的1-3μm激增至5μm以上，显著降低抗疲劳性能。

为应对这一挑战，高端设备采用多温区独立控温技术，在0.1mm间距区域局部升温至245℃，同时通过氮气保护将氧含量稳定在10-30ppm，将空洞率控制在3%以内。

冷却阶段的速率控制同样重要：5-8℃/s的缓冷可减少合金相偏析，使焊点剪切强度提升15%。

 3. 检测与修复的终极防线

 传统2D AOI对0.1mm引脚的微短路检出率不足80%，而3D SPI（精度±5μm）与3D AOI（分辨率≤10μm）的复合检测系统，可实现99.7%的缺陷识别率。

在修复环节，激光返修系统通过闭环温度控制（能量密度精度±3%），可对0.3mm间距BGA进行单点修复，避免损伤周边元件。

AI算法的引入进一步提升效率：通过分析SPI数据建立缺陷预测模型，可提前预警钢网堵塞、锡膏氧化等潜在问题，将停线时间减少60%。

 未来战场：从微米到原子级的技术跃迁

 1. 材料创新：纳米结构锡粉的颠覆性突破

 纳米开发的锡粉，通过表面羟基化处理形成自修复润滑膜，在摩擦过程中可自动填补焊点微裂纹，使抗疲劳寿命提升200%。

日本住友电工研发的核壳结构锡粉（Sn核/In壳），在150℃高温下仍能保持90%的初始强度，为汽车电子的高温模块提供解决方案。

 2. 工艺革新：无模板印刷的精度革命

 喷墨打印技术通过压电陶瓷将锡膏以皮升级（10⁻¹²L）液滴喷射到焊盘，实现0.1mm间距的非接触式印刷。

3. 检测升级：太赫兹与AI的融合

结合深度学习算法，AI视觉系统不仅能识别焊接缺陷，还能通过分析锡粉分布特征，反向优化印刷参数。

例如，通过实时采集的10万+参数点，可将新产品换型时间缩短70%。

 4. 环保转型：绿色锡粉的可持续未来

 无铅无卤锡膏已成为主流，其助焊剂采用生物基树脂（如松香衍生物）和纳米微胶囊技术，在217℃回流焊时才释放活性成分，印刷后残留量减少90%。

日本千住金属开发的Sn-Zn-Bi合金锡膏，通过添加稀土元素La，将焊点的耐腐蚀性提升至传统锡膏的5倍，同时符合RoHS与REACH法规。

 行业实践：从实验室到生产线的突破

 1. 智能手机：柔性屏的精密连接

 在折叠屏手机的铰链焊接中，采用T6锡粉（5-15μm）配合阶梯式钢网（0.08mm厚度），可在0.2mm间距的FPC焊盘上实现±10μm的印刷精度。

三星的Galaxy Z系列通过这种技术，将铰链焊点的抗弯曲寿命提升至20万次以上。

 2. 汽车电子：高温环境的可靠性保障

 在新能源汽车的IGBT模块中，使用SAC305锡粉结合银烧结技术，可在175℃高温下保持10年以上的稳定工作。

通过这种复合工艺，将热阻降低至0.15K/W，较传统焊接方案提升40%。

 3. 量子计算：超低温环境的特殊挑战

 在超导量子芯片的封装中，采用Sn-In合金锡粉（熔点118℃）进行倒装焊接，可在-273℃的液氦环境中保持99.99%的导电性。IBM的Eagle芯片通过这种技术，成功实现127个量子比特的互联。

 结语

从微米级的锡粉颗粒到纳米级的工艺控制，这场"精度之战"的本质，是人类在微观世界探索能力的持续突破。

随着T10锡粉（1-3μm）与激光直接成像（LDI）技术的普及，0.1mm以下间距的焊接将成为常规工艺。

而纳米锡粉的自修复功能与太赫兹检测技术的结合，更预示着电子产品将进入"自我修复"的智能时代。

在这场没有

硝烟的战争中，每一次材料创新与工艺进步，都在为下一个技术奇点积蓄力量——因为在微电子的世界里，精度即未来。
