详解有铅锡膏6337应用与领域

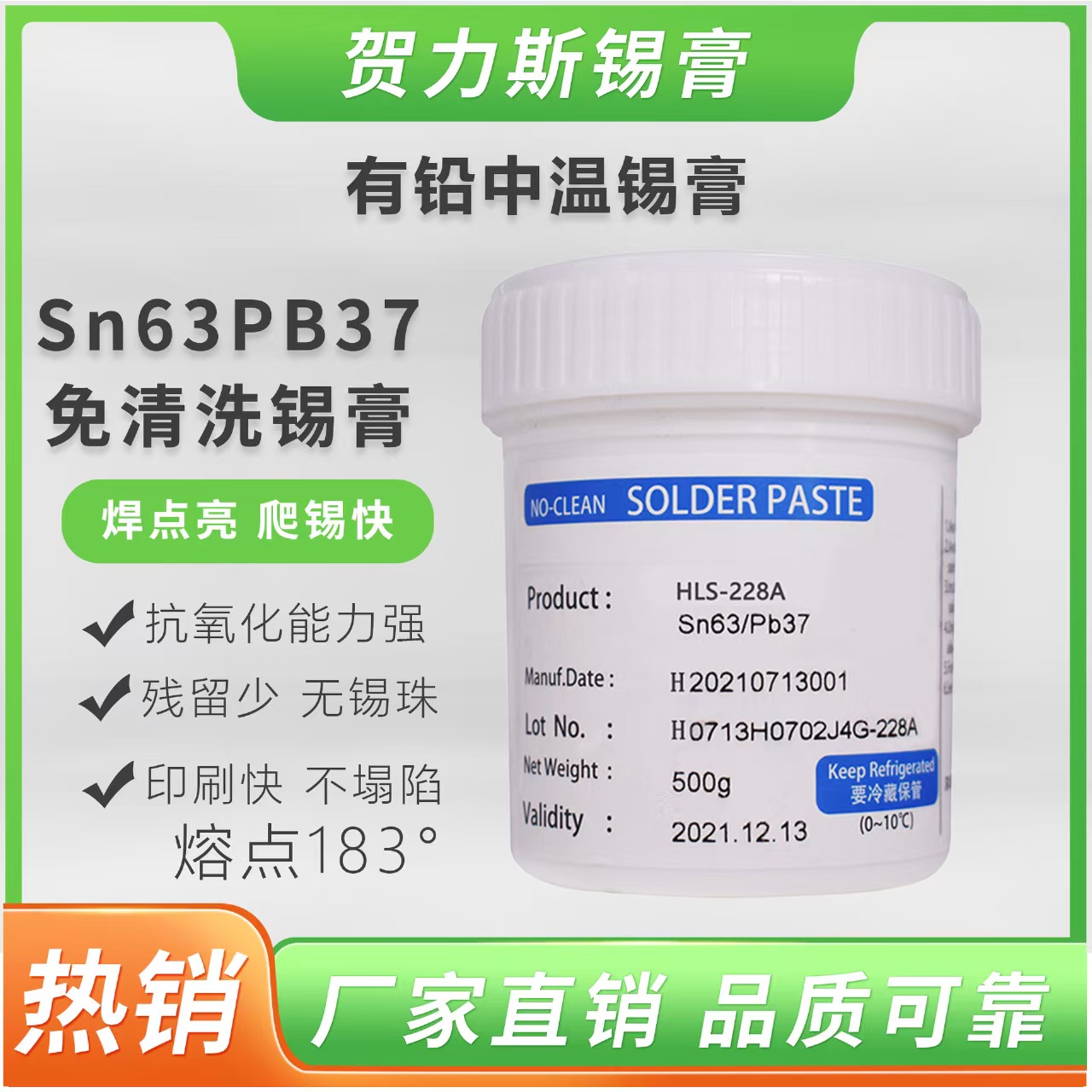

有铅锡膏6337（Sn63Pb37）作为电子制造领域的经典材料，凭借其独特的共晶特性和优异的焊接性能，在特定场景中仍保持不可替代的地位。

成分特性、核心优势、应用领域、工艺适配及环保应对策略等方面进行深度解析：

成分与特性；

 1. 共晶合金体系

 成分：锡（Sn）63%、铅（Pb）37%，形成共晶合金，熔点固定为183℃。

微观结构：凝固时形成均匀的β-Sn和α-Pb相，焊点表面光亮饱满，机械强度高（剪切力达6200 PSI），抗疲劳性能优于多数无铅合金。

 2. 工艺特性

 粘度稳定性：T3粉（25-45μm）锡膏在25℃时粘度为180-190 Pa·s，触变性指数＞3.5，适用于高速印刷（30000点/小时以上）和手工涂布，印刷后可搁置4小时无塌陷。

润湿性能：在OSP、ENIG等表面处理上润湿角＜75°，扩展率＞89%，可快速填充微小间隙，减少虚焊风险 。

 核心优势与应用领域；

 1. 消费电子

 场景：智能手机、平板、笔记本电脑的高密度电路板焊接，如0.3mm间距CSP和0201元件 。

优势：低熔点（183℃）可保护热敏元件（如OLED屏幕驱动芯片），且焊点饱满美观，满足高端产品外观要求。例如，某品牌手机主板采用6337锡膏，焊接良率达99.8%。

 2. 汽车电子

场景：发动机控制单元（ECU）、车载传感器、ADAS模块的高可靠性焊接 。

优势：-40℃~125℃温度循环下焊点剪切强度保持率＞90%，抗振动性能优异，符合AEC-Q200标准。某车载摄像头模组采用6337锡膏，经1000次振动测试后无开裂 。

 3. 工业与能源

场景：工业自动化设备的控制板、太阳能逆变器的功率模块焊接 。

优势：可承受2000小时以上的高温高湿（85℃/85%RH）环境，表面绝缘电阻＞10¹³Ω，适用于严苛工业环境。

 4. 航空航天与军事

场景：卫星通信模块、导弹制导系统的精密焊接 。

优势：符合MIL-STD-2000标准，焊点在太空辐射和极端温度下稳定性高。

例如，某卫星电路板采用6337锡膏，经10年在轨运行后焊点无明显老化。

 5. 维修与手工焊接

 场景：电子设备维修、实验室原型制作 。

优势：熔点低、流动性好，可快速修复精密元件（如BGA芯片），且无需复杂的高温设备。某维修站使用6337锡膏，平均维修时间缩短30%。

 工艺适配与参数优化；

 1. 印刷工艺

 钢网设计：0.5mm间距QFP元件推荐开口尺寸0.35mm×0.35mm，电铸镍钢网厚度0.12mm，宽厚比＞1.5。

刮刀参数：速度20-40mm/s，压力30-50N，角度55°-65°，可减少锡膏渗漏和钢网形变。

 2. 回流焊工艺

 温度曲线：预热区（120-150℃，60-90s）→ 活性区（180-200℃，30-60s）→ 回流区（210-230℃，30-40s），峰值温度不超过240℃以避免铅氧化。

冷却速率：5-8℃/s快速冷却，可细化焊点晶粒，提升机械强度。

 3. 点胶工艺

 设备适配：气动点胶阀（如Musashi MV2000）需搭配粘度200-250 Pa·s的锡膏，点胶压力1-3 bar，点径可控制在0.1-0.3mm 。

防堵塞设计：定期清洁针头（每2小时一次），并添加0.5%纳米银线分散剂，可降低堵塞率80% 。

环保应对与替代方案；

1. RoHS豁免与合规性

 欧盟豁免：根据2025年最新修订的RoHS指令，高温焊料（熔点＞250℃）和特定电子元件（如航空航天设备）仍可使用含铅锡膏。

国内合规：国内厂商生产的6337锡膏需通过SGS认证，确保铅含量符合GB/T 26125标准 。

 2. 无铅替代方案对比

可靠性验证与质量控制；

 1. 关键测试指标

 SPI检测：印刷厚度偏差需＜±10%，体积一致性＞95%，某品牌6337锡膏在SPI检测中平均偏差仅±3.2%。

X射线分析：Ⅱ类产品焊点空洞率需＜5%，Ⅲ类产品（如航空航天）需＜3%，6337锡膏在X射线扫描中平均空洞率约2.5%。

高温高湿测试：通过85℃/85%RH 1000小时无腐蚀，表面绝缘电阻＞10¹³Ω。

 2. 存储与使用规范

 存储条件：未开封锡膏储存在0-10℃，湿度＜60%，保质期6个月；开封后建议24小时内用完，避免吸湿导致空洞率增加。

环境控制：生产车间维持23±2℃、湿度50±5%，减少锡膏粘度波动。

 成本分析与技术趋势；

 1. 成本对比

 材料成本：6337锡膏价格约¥1200-1500/kg，较SAC305低15%-20%，但需考虑环保处理费用（含铅废料处理成本比无铅高30%）。

综合成本：在汽车电子等高可靠性场景，6337的长期维护成本比无铅锡膏低20%以上，因焊点寿命更长。

 2. 技术创新方向

 纳米添加剂：添加0.5%石墨烯纳米片可提升焊点热导率15%，适用于5G基站的高功率芯片焊接 。

智能锡膏：集成温度传感器的6337锡膏（如Indium NanoFlo系列）可实时监控焊接过程，减少人为失误 。

 风险与应对策略；

 1. 铅污染风险

 应对措施：建立含铅废料专用回收渠道，采用封闭式焊接设备（如全热风回流焊）减少铅蒸汽排放，操作人员需佩戴活性炭口罩 。

 2. 焊点疲劳风险

 设计优化：在振动环境中增加应力释放结构（如弹性支撑），并采用Sn43Pb43Bi14合金（熔点147-169℃）替代，可降低疲劳失效概率50%。

 有铅锡膏6337凭借其共晶特性、低成本和高可靠性，在消费电子、汽车电子、航空航天等领域仍占据重要地位。

尽管面临环保压力，但其在特定场景的不可替代性短期内难以被无铅材料完全取代。

通过

纳米技术和工艺优化，6337锡膏将进一步提升性能，同时通过合规管理和环保工艺降低环境影响，持续为电子制造行业提供高效解决方案。
