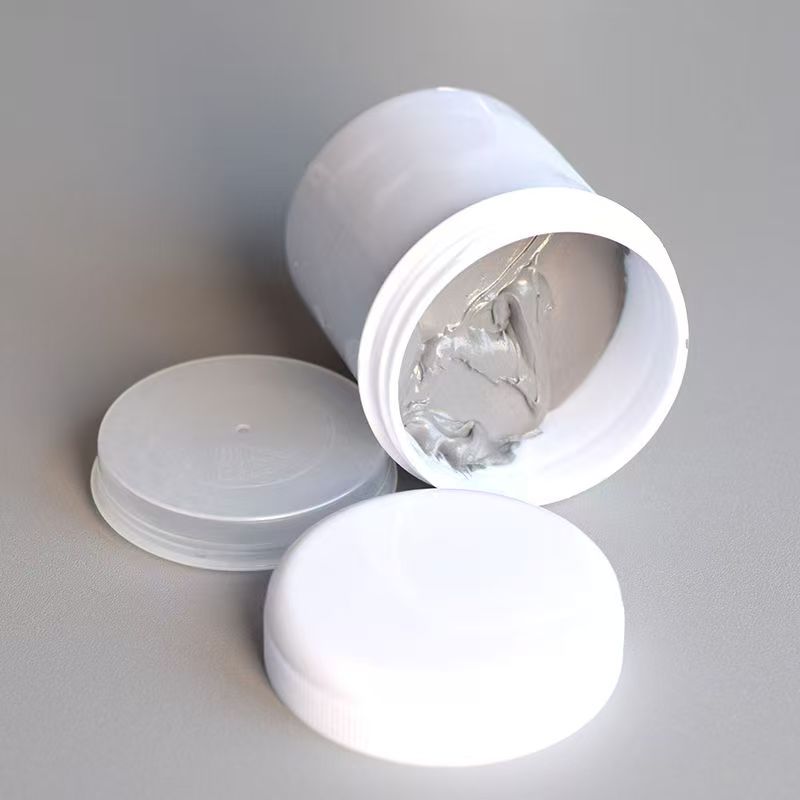

低温锡膏Sn42Bi58 芯片LED贴片锡膏 不烧元件低温焊锡膏

Sn42Bi58低温锡膏凭借138℃超低熔点和精准控温焊接能力，成为LED芯片贴片工艺中避免热损伤的核心解决方案。其核心价值在于：通过将回流焊峰值温度控制在

170–180℃（比传统无铅锡膏低60℃以上），有效保护LED芯片的荧光粉层、金线连接及热敏感基板，从源头上解决高温导致的光衰、分层甚至元件失效问题。

但需注意，该材料焊点脆性较高，仅适用于低机械应力场景（如静态照明、消费电子背光），不适用于高振动环境。

结合技术特性和落地实践展开说明：

为何Sn42Bi58能实现"不烧元件"？关键特性解析

1. 低温焊接的物理基础

熔点仅138℃，回流焊峰值温度可控制在170–180℃（传统SAC305需245℃以上），热应力降低50%以上，避免LED芯片因高温导致荧光粉碳化、金线断裂或基板翘曲。

热敏感元件保护效果：

LED荧光粉层耐温通常≤150℃，高温锡膏易致色偏或亮度衰减；

塑料封装元件（如连接器）在180℃以上易软化变形，而Sn42Bi58工艺全程温度阈值低于180℃，彻底规避此类风险。

2. 专为LED优化的工艺适配性

润湿性与爬锡能力：

接触角≤28°，对LED小尺寸焊盘（0.2–0.3mm间距）的铺展均匀性提升30%，避免虚焊导致的局部过热。

焊点饱满度高且无黑色残留，保障LED光效一致性，减少因焊接不良引发的光衰。

免清洗与低残留特性：

焊后残留物极少且呈白色透明状，表面绝缘阻抗＞10¹⁰Ω，避免腐蚀LED电极或影响光学性能。

无需清洗工序，降低生产成本，同时规避清洗液渗入LED封装导致的可靠性风险。

LED贴片应用中的关键工艺参数

1. 回流焊温度曲线规范

阶段         温度范围         时间控制       作用说明

预热区       30–130℃         60–90秒        避免热冲击，缓慢激活助焊剂活性

恒温区       130–150℃        60–120秒       充分挥发溶剂，防止锡珠产生

回流峰值     170–180℃    30–60秒        核心控温区间，确保熔融但不超180℃

冷却区       180–50℃        ≤60秒          快速凝固，抑制铋元素偏析导致的脆性

关键提示：峰值温度严禁超过185℃，否则铋相粗化会显著降低焊点韧性，实测显示185℃以上焊接的LED模组，热循环寿命下降40%。

2. 印刷与贴片工艺要点

钢网设计：

开孔宽厚比≥1.7（Type 4锡粉，粒径20–38μm），确保细间距LED焊盘（0.3mm以下）填充率＞95%。

钢网厚度建议0.08–0.1mm，过厚易导致锡膏塌陷，引发桥接。

贴片压力控制：

压力值需降至0.3–0.5N（传统工艺0.8N以上），避免低温锡膏因硬度较低被压出焊盘。

贴片后至回流间隔≤2小时，防止锡膏粘性衰减导致元件偏移。

适用场景与局限性

1. 推荐应用场景

Mini/Micro LED直显屏：保护微米级芯片的荧光粉层与金线，避免高温导致的像素失效。

高密度背光模组：如手机/电视侧入式LED，焊点间距≤0.4mm时仍能保持无桥接焊接。

柔性PCB（FPC）上的LED贴装：降低基板翘曲风险，实测可将FPC焊接变形率从8%降至1.5%以下。

2. 必须规避的使用场景

高振动环境：如车载照明、工业电机，因Sn42Bi58焊点抗疲劳强度仅为32MPa（SAC305约45MPa），易发生脆性断裂。

大功率LED（＞1W）：铋元素导热率低（8.6W/m·K），长期工作结温升高会加速光衰，建议改用SnAgCu系锡膏。

二次回流工艺：若需双面焊接，第一面必须使用Sn42Bi58，否则第二面高温回流会熔化第一面焊点。

实操建议：如何最大化发挥"不烧元件"优势？

1. 材料选择优先级：

选用含0.4%银的Sn42Bi57.6Ag0.4配方，导电性比纯Sn42Bi58提升15%，更适合高密度LED阵列。

避免使用铋含量＞60%的变种配方，脆性会急剧上升。

2. 产线验证关键项：

热成像监控：回流过程中实时监测LED芯片表面温度，确保局部热点≤175℃。

X-Ray空洞检测：重点关注LED电极焊点，空洞率＞5%需调整钢网开孔（传统标准可接受30%，但LED需更严苛）。

3. 失效预防措施：

储存温度严格控制在2–10℃，开封后4小时内用完，避免吸潮导致锡珠。

回流后24小时内完成老化测试，早期剔除因铋偏析导致的隐性缺陷。

总结

Sn42Bi58低温锡膏通过138℃熔点与170–180℃回流窗口，实质性解决了LED贴片中的热损伤难题，尤其适用于Mini LED、柔性背光等对温度敏感的场景。

但其焊点脆性高、导热性弱的特性，决定了它仅适合静态低功率LED应用。

实际落地时，必须严格匹配钢网设计、回流曲线及元件布局，否则"不烧元件"的优势可能被工艺偏差抵消。

对于高可靠性需求（如车规级LED），建议采用Sn42Bi57.6Ag0.4配方+氮气回流组合，兼顾低温保护与机械强度。
