线路板SMT红胶 无铅免洗锡膏 BGA焊锡膏

SMT红胶、无铅免洗锡膏与BGA焊锡膏是电子制造中功能定位截然不同的三类材料：

SMT红胶仅用于临时固定元器件（不导电），无铅免洗锡膏实现电气连接（导电焊接），而BGA焊锡膏是专为BGA封装优化的锡膏子类（需超细粉径与低空洞率）。

三者不可互相替代，核心区别在于功能目的与工艺阶段：红胶解决“贴片时元器件不脱落”，锡膏解决“形成可靠电气连接”，BGA焊锡膏则是锡膏在超细间距场景下的性能强化版。

由分项详解：

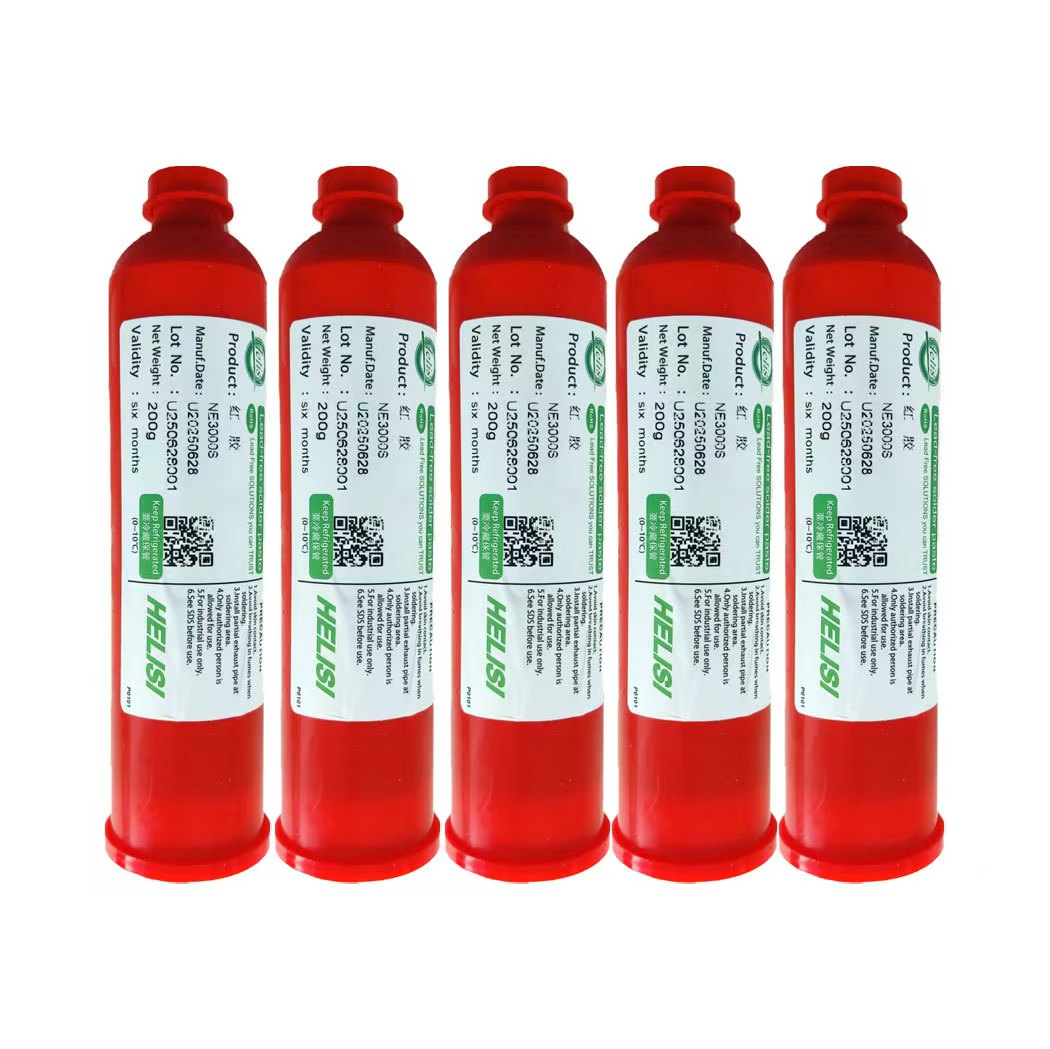

一、SMT红胶：元器件临时固定的核心材料

1. 本质与功能

非导电热固性胶：主要成分为环氧树脂（占40–60%），固化后仅起机械固定作用，不参与电气连接。

工艺定位：

用于双面贴装工艺（第一面回流焊后，红胶固定第二面元器件防脱落）。

波峰焊前固定贴片元件（防止通孔插件过波峰焊时移位）。

2. 关键特性与局限

不可逆固化：

固化温度通常为120–150℃（100℃/5分钟、120℃/150秒或150℃/60秒），固化后无法重熔，需物理清除。

典型缺陷风险：

湿度敏感导致粘接强度下降（相对湿度＞70%时强度衰减＞20%）。

固化不足易引发元件掉件，过度固化则导致脆性断裂。

3. 适用场景

必须使用红胶的情况：

双面PCB的第二面贴装（回流焊时第一面已焊接，需红胶固定新贴元件）。

大尺寸/高重心元件（如连接器、电解电容）在波峰焊前的临时固定。

禁用场景：

不可替代锡膏用于电气连接——红胶无导电性，若误用于焊点将导致开路失效。

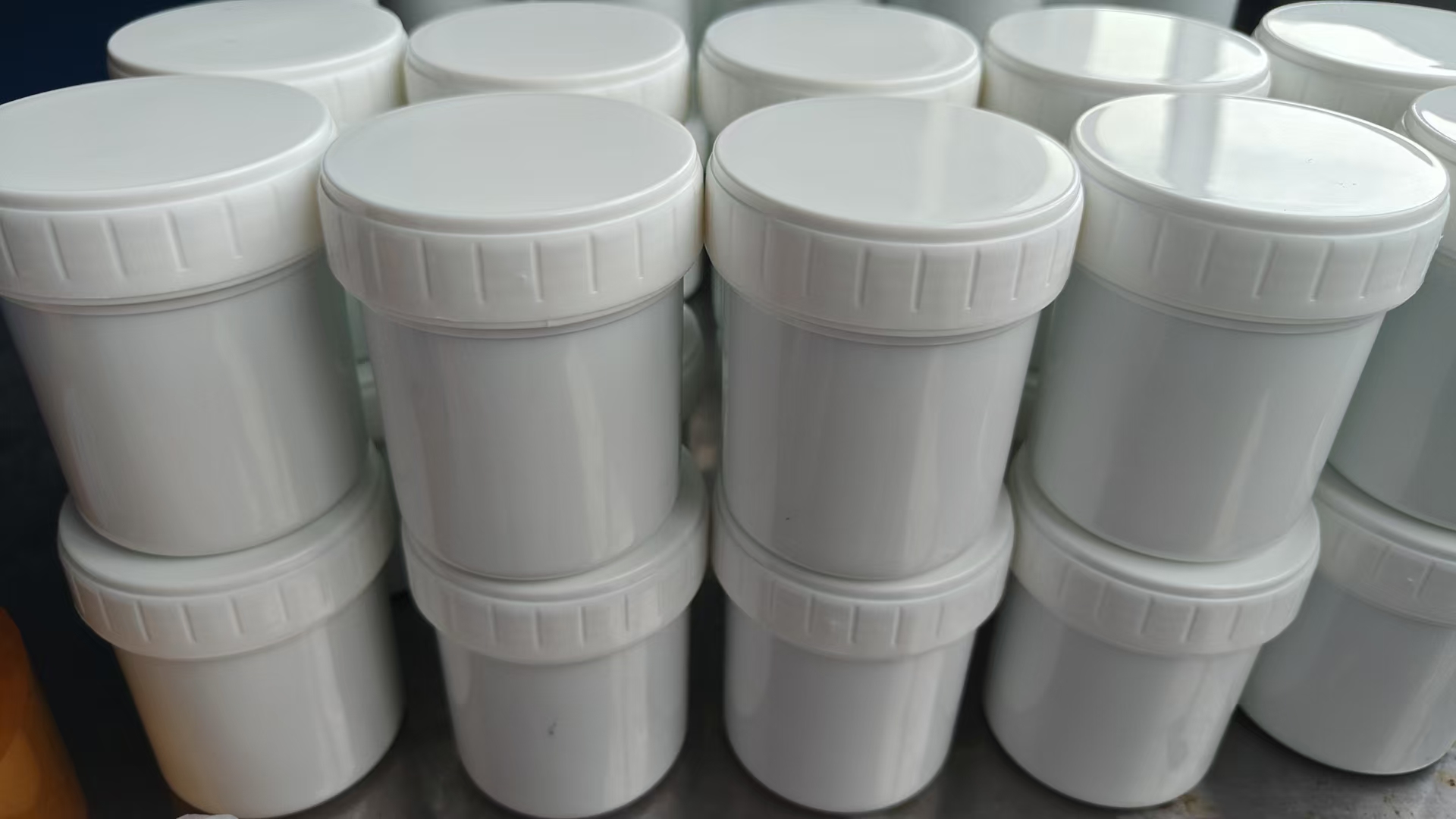

二、无铅免洗锡膏：主流焊接工艺的核心耗材

1. “免洗”的真实含义

残留物可不清洗：

助焊剂残留经回流焊后呈惰性、低离子含量（Cl+Br≤1500ppm）且不吸湿，在多数商业场景下无需额外清洗。

非“零残留”：

残留物仍存在（约5–8%重量比），但离子污染度≤1.5μg/cm²，满足IPC-J-STD-001 Class 2标准（普通工业级产品）。

2. 核心性能指标

参数            普通无铅免洗锡膏         高品质要求（如车规级）

卤素等级    ROL0（Cl+Br≤1500ppm）  ROL0+（Cl+Br≤600ppm）

空洞率      ≤5%（IPC Class 2）     ≤3%（AEC-Q200）

金属含量    88–90%                88.5±0.5%（精度控制）

粉径        T4（20–38μm）         T5/T6（5–25μm）

3. 工艺关键点

免洗≠无风险：

高可靠性场景（如汽车电子、医疗设备）仍需清洗，因残留物在高温高湿下可能引发电迁移。

OSP表面处理的PCB需特别注意：免洗锡膏若活性不足，易导致润湿不良（需选择中高活性助焊剂）。

氮气保护必要性：

氧含量＞1000ppm时，空洞率增加30–50%，车规级产品必须使用氮气回流焊。

三、BGA焊锡膏：锡膏在高密度封装中的专项优化

1. 与普通锡膏的本质差异

非独立材料类别：BGA焊锡膏是针对BGA封装痛点优化的锡膏，核心改进

超细粉径：T5/T6级（5–25μm），确保0.3mm以下间距的钢网开孔释放率＞90%（普通T4级仅75–80%）。

空洞率控制：≤3%（普通锡膏≤5%），因BGA焊点位于芯片底部，空洞＞10%即导致热失效。

2. BGA专用工艺要求

钢网设计：

开孔面积比≥0.66（宽厚比≥1.5），0.4mm间距BGA需激光切割纳米涂层钢网（粗糙度Ra≤0.8μm）。

回流焊曲线：

预热斜率≤1.5℃/s：防止助焊剂过早挥发，避免“枕头效应”（Head-in-Pillow）。

峰值温度245–255℃：液相线以上时间（TAL）45–60秒，确保焊球充分熔合。

3. 常见失效与对策

失效模式        根本原因                    解决方案

枕头效应    焊球与焊盘未完全熔合        延长活性区时间至100–120秒

空洞率超标  气体未及时排出             添加空洞抑制剂+氮气氧含量≤500ppm

焊球桥连    锡膏坍塌或印刷偏移         采用T6粉径+触变指数≥5.5

四、三者协同应用的典型场景

1. 双面PCB混装工艺（红胶+锡膏）

流程：

1. 第一面贴片→回流焊（锡膏固化形成焊点）。

2. 第二面贴片→点红胶固定→回流焊（红胶固化，锡膏同时焊接第二面元件）。

关键控制：

红胶点胶位置避开焊盘，防止污染锡膏焊接区。

第二面回流焊峰值温度需≤230℃，避免第一面焊点重熔。

2. BGA与通孔元件共存的波峰焊（红胶+锡膏）

流程：

1. BGA区域印刷锡膏→贴装→回流焊（形成BGA焊点）。

2. 通孔元件面点红胶固定贴片元件→过波峰焊（红胶防脱落，波峰焊焊接通孔引脚）。

风险规避：

红胶固化温度必须低于锡膏熔点（217℃），否则BGA焊点会重熔失效。

五、常见误区澄清

1. “红胶可替代锡膏”：

 错误。红胶无导电性，若用于焊点将导致开路，仅用于机械固定。

2. “免洗锡膏完全不用清洗”：

需分场景。消费电子可免洗，但汽车ECU、医疗设备必须清洗（残留物长期可能引发电迁移）。

3. “BGA必须用专用锡膏”：

本质是性能要求。普通锡膏若空洞率＞5%或粉径过粗（T4级），用于BGA时失效风险飙升3倍以上。

总结：

SMT红胶是临时固定工具，无铅免洗锡膏是电气连接载体，BGA焊锡膏是锡膏在高密度封装中的性能强化版。

选用时需严格匹配场景：

红胶用于双面贴装/波峰焊固定；

免洗锡膏需验证卤素含量与空洞率是否符合产品等级；

BGA焊接必须使用T5/T6级细粉径锡膏，并配合氮气回流焊控制空洞率。

工艺设计中三者可能共存，但功能不可交叉

替代，混淆将直接导致焊接失效。
