详解无铅锡膏印刷工艺参数优化（刮刀速度、压力、角度）

无铅锡膏的印刷工艺是SMT生产中决定焊接质量的关键环节，刮刀速度、压力、角度是影响锡膏转移率（钢网开孔向PCB焊盘转移锡膏的比例）、图形完整性（无桥连、少锡、变形）的核心参数。

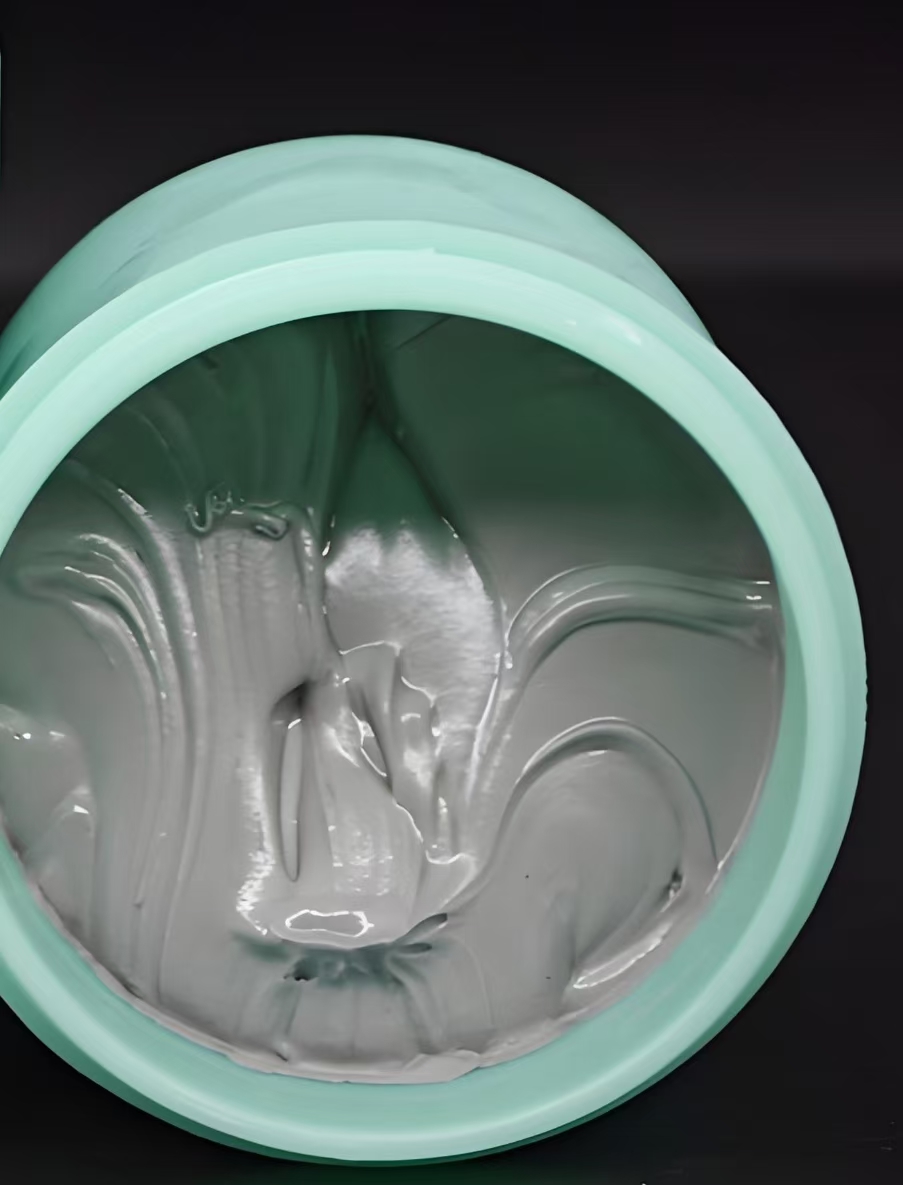

无铅锡膏（如SAC305）粘度普遍高于传统有铅锡膏（通常在100-300Pa·s，具体因型号而异），且对钢网与PCB的贴合精度更敏感，参数优化需结合锡膏特性、钢网设计（厚度、开孔）及元件类型（细间距/普通元件）综合调整，优化逻辑与参数范围：

刮刀速度：控制锡膏填充与溢出的平衡

 刮刀速度决定锡膏在钢网表面的流动时间和填充效率：速度过快，锡膏来不及充分填充钢网开孔，易导致“少锡”；速度过慢，锡膏在开孔内过度堆积，易从开孔边缘溢出，引发“桥连”或“图形变宽”。

 优化原则：

 与锡膏粘度匹配：高粘度锡膏（＞250Pa·s）需稍慢速度（确保填充充分），低粘度锡膏（＜150Pa·s）需稍快速度（避免溢出）。

与钢网开孔尺寸匹配：细间距元件（如0.4mm pitch QFP、CSP）的钢网开孔小（孔径＜0.2mm），需 slower速度保证填充；大焊盘（如BGA焊盘直径＞0.8mm）可适当加快速度，避免锡膏过量。

 推荐参数范围：

普通元件（0.5mm以上 pitch，焊盘宽度＞0.3mm）：20-40mm/s；

细间距元件（0.4mm以下 pitch，如0.3mm pitch IC）：10-25mm/s；

超细间距（0.2mm以下 pitch，如PoP封装）：5-15mm/s。

 问题调整：

 若出现“少锡/开孔未填满”：降低速度（如从30mm/s降至20mm/s）；

若出现“桥连/图形边缘模糊”：提高速度（如从25mm/s增至35mm/s）。

 刮刀压力：确保锡膏转移充分且无过度挤压

 刮刀压力是锡膏从钢网开孔转移至PCB的核心驱动力：压力不足，钢网与PCB贴合不紧密，锡膏无法完全脱离开孔，导致“锡膏残留”（钢网底面有剩余）和PCB焊盘“少锡”；压力过大，刮刀会过度挤压锡膏，导致开孔内锡膏被“刮空”（图形变细），甚至损坏钢网（变形）或PCB（焊盘划伤）。

 优化原则：

 以“刚好刮净钢网表面锡膏”为基准，压力过小时钢网表面残留锡膏，过大时刮刀产生明显形变。

与刮刀材质匹配：橡胶刮刀（硬度70-90 Shore A）需稍大压力（橡胶弹性易形变）；金属刮刀（硬质合金）需较小压力（刚性强，过度压力易损伤钢网）。

 推荐参数范围：

橡胶刮刀：5-15N/cm（按刮刀长度换算，如300mm长刮刀总压力约15-45N）；

金属刮刀：3-10N/cm（总压力约9-30N，适合细间距，减少变形）；

细间距场景（＜0.4mm pitch）：压力取下限（避免挤压导致开孔变形）；

厚钢网（＞0.15mm）：压力取上限（确保锡膏突破钢网与PCB的间隙）。

 问题调整：

“钢网残留锡膏/PCB少锡”：增加压力（每次增加1-2N/cm，逐步测试）；

“图形变细/焊盘划伤”：减小压力（优先检查刮刀是否磨损，磨损会导致压力分布不均）。

 刮刀角度：控制锡膏受力方向与接触面积

 刮刀角度（刮刀与钢网表面的夹角）影响锡膏的受力方向和刮刀与钢网的接触面积：角度越小（如45°），接触面积越大，锡膏受力更均匀，适合细间距（避免局部压力过大导致桥连）；角度越大（如60°），接触面积越小，压力更集中，锡膏填充速度快，但易导致局部锡膏过量（适合粗焊盘）。

 优化原则：

 角度与开孔精度正相关：开孔越精细（如0.2mm以下），角度需越小（压力分布更均匀）；

避免角度＜45°或＞60°：角度太小（如30°）会导致刮刀与钢网摩擦过大，锡膏易堆积；角度太大（如70°）会导致压力集中，锡膏易从开孔边缘挤出。

 推荐参数范围：

 普通元件（0.5mm以上 pitch）：50-60°（兼顾效率与填充）；

细间距元件（0.3-0.4mm pitch）：45-50°（接触面积大，压力均匀，减少桥连）；

超细间距（＜0.3mm pitch）：45°±2°（严格控制压力分布，避免开孔变形）。

 问题调整：

 若“细间距桥连”：减小角度（如从55°降至45°），增大接触面积以分散压力；

若“粗焊盘少锡”：增大角度（如从50°增至60°），集中压力促进填充。

 参数协同优化：多因素联动调试逻辑

 刮刀速度、压力、角度并非独立参数，需通过“固定变量法”逐步调试，结合锡膏检测（3D锡膏测厚仪）验证效果：

 1. 初始设置：

角度：先设为50°（通用中间值）；

速度：按元件类型选中间值（如普通元件30mm/s，细间距20mm/s）；

压力：从低到高逐步增加，直至钢网表面无残留锡膏（记录此时压力为基准值）。

2. 试印检测：

用3D测厚仪检测锡膏量（焊盘锡膏体积需在设计值±15%内）、图形完整性（边缘清晰，无缺角、桥连）。

3. 针对性调整：

若锡膏量不足（＜设计值85%）：先降低速度（增加填充时间），再适当增加压力（不超过基准值+20%）；

若锡膏量过多（＞设计值115%）：先提高速度，再减小压力（不低于基准值-20%）；

若细间距桥连：减小角度至45°，同时降低速度（避免锡膏溢出）；

图形边缘模糊：增大角度至55-60°，同时提高速度（减少锡膏在开孔边缘的堆积）。

注意事项；

 1. 刮刀状态：橡胶刮刀需定期检查硬度（老化后硬度下降，需更换），金属刮刀需检查刃口平整度（磨损会导致压力不均）；

2. 钢网与PCB贴合：参数优化需配合钢网张力（≥35N/cm）和PCB支撑平整度（避免局部间隙过大）；

3. 环境影响：室温（20-25℃）和湿度（30-60%RH）波动会改变锡膏粘度，需同步监控并微调参数（如湿度＞60%时，锡膏吸潮变粘，可适当提高速度）。

 无铅锡膏印刷参数优化的核心是“平衡填充效率与图形精度”：细间距场景需慢速度、小压力、小角度；普通场景可采用中速、中压、中角度。

通过“角度固定→压力基准→速度微调”的步骤，结合3D检测数据迭代优化，

可最大限度减少少锡、桥连等缺陷，为后续焊接可靠性奠定基础（参考标准：IPC-A-610H《电子组件的可接受性》）。
