详解纳米级锡膏问世，引领焊接精度新高度

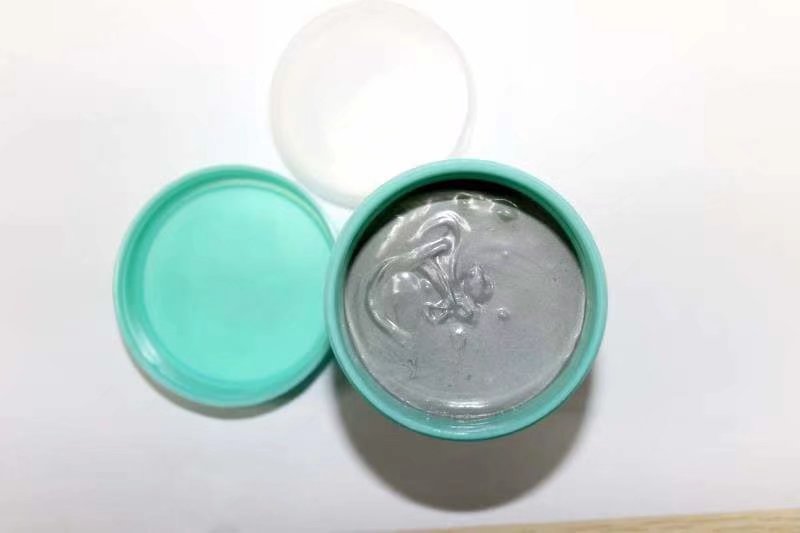

纳米级锡膏的问世标志着电子焊接技术迈入了一个前所未有的高精度时代。

核心价值在于通过锡粉颗粒的极致细化、材料与工艺的协同创新，彻底突破了传统焊接在超精密电子制造中的精度瓶颈，并在解决热敏感损伤、可靠性、环保能效等行业痛点的同时，推动了电子制造向更微型化、智能化、绿色化方向发展。

深度解析其技术革命的核心驱动力及行业变革意义：

纳米级颗粒：焊接精度跃升的物理基础

 纳米级锡膏的核心突破在于将锡粉颗粒粒径大幅缩小至亚微米级（1-10微米）甚至接近纳米尺度（1-100纳米），这一革新直接重构了锡膏的微观物理特性，从而彻底改变焊接精度的极限：

 1. 超高流动性与润湿性

更小的颗粒显著降低了锡膏的粘度和表面张力，使其具备卓越的填充能力，能够精准渗透到微米级的焊盘间隙和超细引脚（如0.1mm以下间距的BGA、Flip Chip封装或01005微型电阻）之间，消除传统锡膏因颗粒粗大导致的桥连、空洞、虚焊等缺陷。

例如，在间距仅为0.2mm的高密度电路板焊接中，纳米锡膏的印刷精度可达70μm级，缺陷率控制在3%以下，而传统锡膏（粒径25-45微米）在此场景下的桥连风险显著增加。

2. 毫米级焊点位置误差控制

结合高精度印刷设备（如配备纳米涂层钢网的印刷机或脉冲式点胶技术），纳米锡膏能够实现焊点位置误差在±5μm以内（约为头发丝直径的1/10），完美适配下一代半导体封装（如Chiplet异构集成、3D SiP堆叠）对超小凸点（10-15μm以下）的精准预置需求。在5G射频模块、MEMS传感器等高频精密器件中，这种精度确保了信号传输效率的最大化（如华为Mate 60系列射频模块采用后信号效率提升15%）。

3. 致密微观结构强化性能

纳米级颗粒形成的焊点具有更均匀、致密的微观组织，不仅提升了焊点的抗拉强度（较传统焊点高30%以上）、导电性及导热率（较普通焊点提升15%-20%），还显著增强了抗疲劳性和耐腐蚀性，使其在高温、振动等严苛环境（如新能源汽车电池、航天设备）下的服役寿命延长3-5倍。

例如，在新能源汽车电池极耳焊接中，定制纳米锡膏通过优化空洞率（从8%降至1%以下）和增强抗振性，成功解决了焊点开裂和导电衰减问题，满足了极端温差（-40℃~85℃）和高电流传导的需求。

 材料与配方创新：突破低温与可靠性的平衡难题

 纳米级锡膏并非单纯依赖粒径细化，更通过合金体系、改性技术及助焊剂的协同创新，在低温适应性、可靠性和工艺窗口上实现了质的飞跃：

 1. 多元合金体系满足场景化需求

超低熔点SnBi基（138℃）：专为极端热敏感场景设计（如柔性电路板、穿戴设备、OLED屏幕驱动芯片），焊接峰值温度可低至150℃，显著降低热应力损伤风险。联想联宝科技采用该体系锡膏生产的笔记本电脑出货超4500万台，保持零质量投诉记录。

强化可靠性的SnAgBi/SnZn基（170~199℃）：通过添加纳米银、镍等元素或纳米银线改性，将焊点抗拉强度提升至30-50MPa（接近传统SnAgCu焊点水平），并优化抗氧化性和润湿性，成为汽车电子（电池极耳、IGBT模块）、中等功率芯片及光伏组件的首选。

成本效益型SnZn基（199℃）：在保持纳米级精度的同时，成本较SnAgCu低20%，适用于大规模消费电子和家电生产，全球年消耗量已超万吨。

2. 纳米改性提升综合性能

纳米级活性包覆层：锡粉表面的纳米级粒子（如活性银或抗氧化剂）增强了助焊剂的去除氧化物能力，同时降低合金表面张力，进一步优化润湿性和焊接质量，减少残留物腐蚀风险（尤其对电池电解液等敏感环境至关重要）。

触变剂与流变控制：纳米触变剂颗粒有效防止锡粉团聚沉降，减少堵网、漏印等印刷缺陷，并在钢网孔壁形成“滚动润滑效应”，降低锡膏沾网导致的拉尖、少锡等问题，显著提升印刷一致性和良率至99.5%以上。

导热与导电性革命：部分配方通过纳米银线或颗粒分散技术，将焊点导热率提升至67W/m·K（传统银胶的20倍），大幅强化了高功率器件（如碳化硅SiC模块、光伏叠瓦电池）的散热能力。

3. 工艺兼容性与能效优化

头部企业已实现产线对高温/低温纳米锡膏的兼容，通过氮气保护系统（回流炉氧含量≤50ppm）优化和分段预热工艺，降低设备改造成本60%以上，同时焊接峰值温度较传统工艺降低35%-40%（约60-70℃），直接减少能耗35%以上，契合全球碳中和目标。例如，工厂采用低温纳米工艺每年减排CO₂达4000吨，相当于种植22万棵树。

 应用场景革命：解锁精密制造的未来需求

 纳米级锡膏的高精度、低热损伤及可靠性特性，使其成为以下前沿领域的关键使能技术：

 1. 先进半导体封装

在Chiplet异构集成、2.5D/3D堆叠封装（如HBM内存）及系统级封装（SiP）中，纳米锡膏能够精准预置超细凸点（10-15μm间距）并完成多层芯片互连，避免高温对脆弱硅片或超薄互连层的损伤。

例如，在激光焊接辅助下，纳米锡膏可实现0.02mm超薄焊层，焊料用量减少30%，同时满足高频通信器件对热敏感的性能要求（防止信号劣化）。

2. 新能源与汽车电子

电池模组：极耳焊接需要低温适应性（保护极片基材）和高机械强度（抗振动疲劳），SnAgBi纳米锡膏成为主流选择，车企案例显示其通过定制配方使焊点空洞率降至1%以下，并通过1000小时高温老化及振动测试。

电控与传感器：自动驾驶雷达、BMS系统等对精度和可靠性要求极高，纳米锡膏在0.1mm引脚间距下实现99.8%良率，确保极端环境下的长期稳定运行。

3. 消费电子创新与柔性设备

折叠屏铰链、柔性传感器阵列、微型医疗设备及AR/VR眼镜等复杂结构，依赖纳米锡膏实现零热损伤焊接和超高精度互连。

例如，贺力斯科技研发的超微锡膏有效减少气泡缺陷，助力穿戴设备的精密组装；亿百泰锡膏凭借0.01mm级焊点精度，完美驾驭0201元件及高密度BGA封装，实现消费电子产品的“零瑕疵”制造。

4. 工业与航天级可靠性需求

在医疗器械（体积小、精度要求严苛）、航空航天传感器及军工组件中，纳米锡膏的抗老化性和高稳定性（通过IATF16949、MIL-STD-883等认证）确保了在极端工况下的长期可靠性，如NASA火星探测器的传感器模块依赖其35MPa剪切强度焊点（比传统焊点高40%）在-120℃~150℃环境中稳定运行。

 挑战与局限：理性推进产业化落地

 尽管优势显著，纳米级锡膏的广泛应用仍需突破以下瓶颈：

 1. 材料与工艺的复杂性

锡粉制备难题：真正达到纳米级（1-100nm）的球形锡粉量产技术尚未完全成熟，当前商业化产品多处于亚微米级（1-10微米）（如T9级1-5μm锡粉归类为Type 6或细粒级），且粒径分布控制、抗氧化保护及低成本生产仍是挑战。

工艺敏感性高：超细颗粒对印刷环境（温湿度控制）、回流曲线参数（预热斜率、峰值温度）及设备精度（如激光定位CCD视觉系统）更为敏感，初期调试成本较高，且需严格氮气保护以减少氧化风险。

2. 长期可靠性验证需求

在高频振动、高温高湿或大电流冲击场景下，纳米焊点的电迁移、热疲劳失效机理尚未完全明确，需通过长期老化测试（如1000小时以上）和行业标准（如IPC-A-610G/H）进一步完善可靠性模型。

早期SnBi合金焊点的脆性问题已通过纳米银改性等手段改善，但对高机械应力场景（如频繁插拔连接器）仍需结构设计补偿。

3. 场景适用性与成本平衡

纳米级锡膏并非全面替代传统方案，对于大尺寸功率器件（需高导电性和耐高温＞150℃）或低成本大规模家电生产，仍需中高温锡膏配合使用，形成高低温混合工艺方案。

同时成本较粗粒径锡膏显著提升（尤其含纳米银等添加剂的配方），需通过规模化生产和供应链优化逐步摊薄。

 行业生态成熟：标准化与头部引领加速普及

 纳米锡膏的走红得益于产业链协同升级与头部示范效应：

 标准化消除疑虑：国际标准组织（如IPC、JIS）已建立针对微/纳米焊料的明确规范（粒径分级、可靠性测试方法），RoHS 3.0、REACH等环保认证完善了材料合规性，推动行业从“替代方案”转向主流选择。

头部企业标杆实践：华为、联想、特斯拉、比亚迪等大厂在消费电子、新能源汽车、半导体等领域大规模采用纳米锡膏工艺并验证可靠性（如电池模组内阻降低8%、续航提升5%），形成行业示范效应。

设备与材料商技术突破：锡膏厂商（Alpha、千住、铟泰、贺力斯）持续迭代高性能配方，设备商优化回流炉温控、高精度印刷/点胶系统及激光焊接技术，共同推动工艺成熟度提升。

例如，激光锡膏技术通过纳米分散工艺与瞬间聚焦焊接（0.1-0.3秒完成），进一步突破精度极限并兼容自动化产线（速度达10万点/小时）。

 从微米时代到纳米精度——电子焊接的范式变革

 纳米级锡膏的问世是电子制造向极致精密化、绿色化和可靠性升级的必然选择。

其核心价值不仅在于将焊接精度从传统的百微米级推进到亚微米甚至接近纳米尺度，彻底解决了超细间距元件、热敏感材料及复杂结构的互连难题，更通过材料与工艺创新实现了低温焊接、低碳生产、高可靠性及场景普适性的完美平衡。

 随着5G、AI、新能源、柔性电子等战略产业的爆发式增长，以及Chiplet、3D封装等先进技术的普及，纳米级锡膏正从高端领域的“专项技术”逐步成为精密电子制造的底层支柱。

尽管面临量产、成本及长期验证等挑战，其引领的精度革命已不可逆——它不仅是电子焊接技术的物理极限突破，更是全球制造业向“零缺陷、高效能、可持续”智能制造转型的关

键引擎。

随着纳米材料工程、智能工艺控制及供应链协同的持续进化，纳米锡膏将进一步拓宽应用边界，重塑电子产业的制造范式。
