详解使用锡膏的标准厚度

锡膏的标准厚度无固定值，核心遵循“匹配焊盘尺寸与元件封装”原则，由国际标准、元件类型及焊接工艺共同决定，核心逻辑是“保证焊点饱满无缺陷，同时避免锡珠、桥接”。

影响因素、行业标准、典型数值及控制方法展开详解：

决定锡膏厚度的3个核心因素；

锡膏厚度并非统一标准，需优先匹配以下关键参数：

1. 焊盘尺寸：焊盘越小（如0402元件），锡膏需越薄（防锡珠）；焊盘越大（如BGA、功率器件），锡膏需稍厚（保证焊点强度）。

2. 元件封装：

无源元件（电阻、电容）：依赖焊盘面积定厚度；

有源元件（QFP、BGA）：需匹配引脚间距（间距越小，厚度越精准）和引脚高度（如BGA需足够锡量填充球底间隙）。

3. 焊接工艺：回流焊以钢网厚度固定锡膏量，手工焊接可灵活调整，但需参考对应封装的标准范围。

国际标准与典型厚度范围（IPC-7525核心规范）

行业通用 IPC-7525《焊膏印刷指南》 ，将锡膏厚度定义为“焊盘面积的函数”，以下为常见场景的标准数值：

元件类型/封装 焊盘关键参数 标准锡膏厚度范围 核心要求

小尺寸无源元件（0402） 焊盘面积≈0.18mm² 0.10~0.12mm 避免锡珠，厚度偏差≤±10%

中尺寸无源元件（0603） 焊盘面积≈0.36mm² 0.12~0.15mm 保证焊点弯月形轮廓

QFP（0.5mm引脚间距） 引脚宽度≈0.25mm 0.15~0.18mm 防桥接，厚度需均匀

BGA（0.8mm球径） 焊盘直径≈0.5mm 0.18~0.22mm 填充球底间隙，空洞率≤5%

功率器件（TO-220） 焊盘面积≈5mm² 0.20~0.25mm 增强散热，焊点剪切强度≥30MPa

关键标准：所有场景下，锡膏厚度的单点偏差需≤±10% ，同批次印刷的厚度一致性（CPK值）需≥1.33（工业级要求）。

厚度控制的核心工具：钢网

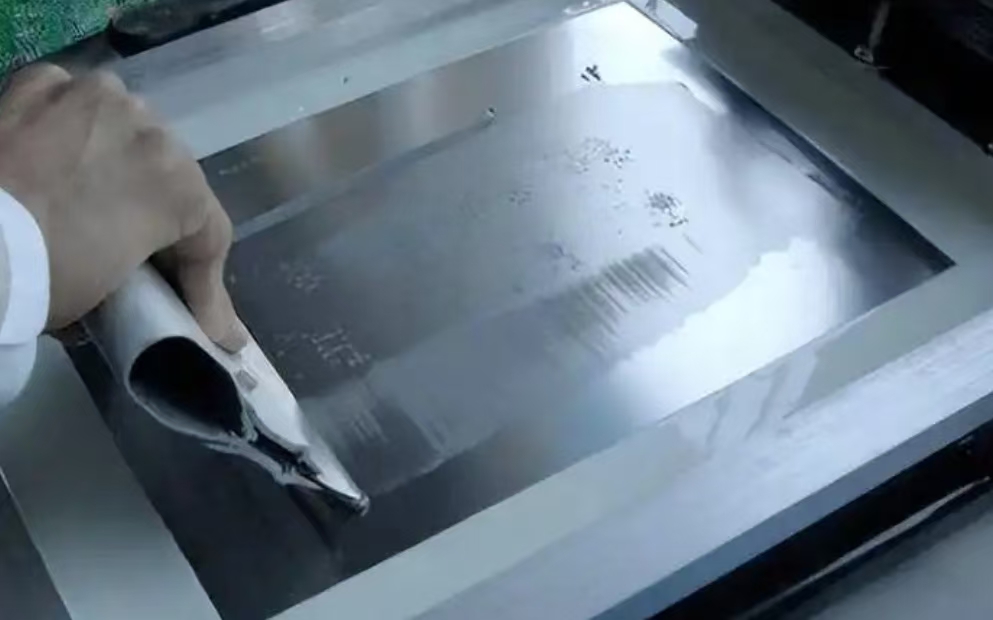

锡膏厚度主要通过钢网厚度直接决定（印刷时，钢网开孔内的锡膏量即为最终附着在焊盘上的量），钢网与锡膏厚度的匹配原则：

 1. 钢网厚度≈锡膏厚度：钢网厚度通常比目标锡膏厚度略大（0.01~0.02mm），抵消印刷后的轻微塌陷；

2. 钢网厚度与焊盘宽度的关系：钢网厚度一般为焊盘宽度的1/3~1/2（如焊盘宽度0.3mm，钢网厚度选0.1~0.15mm），避免开孔过深导致锡量过多；

3. 钢网工艺：激光切割钢网（精度±0.005mm）比化学蚀刻钢网更适合细间距元件（如0.4mm以下QFP），确保厚度均匀。

常见问题与厚度异常后果；

 1. 厚度过厚：易产生锡珠（元件周围多余锡粒）、桥接（相邻焊盘短路），BGA还可能出现“枕头效应”（焊点空洞率超标）；

2. 厚度过薄：导致虚焊（焊点接触不良）、焊点强度不足（抗拉/剪切强度下降30%以上），大功率器件会因焊点过薄影响散热。

厚度检测标准流程；

需通过SPI（焊膏检测设备） 实时监控，检测标准：

抽样比例：每50块PCB抽样1块，每块检测≥10个关键焊盘（如BGA、QFP引脚）；

合格判定：厚度在标准范围且偏差≤±10%，无局部堆积或缺失。
