钢网设计的哪些参数会影响无铅锡膏的印刷质量？

钢网设计中，多个核心参数直接影响无铅锡膏的印刷质量（如锡量精度、转移效率、形态稳定性等），这些参数需针对无铅锡膏“高粘度、低流动性、润湿性弱”的特性进行优化，具体如下：

 1. 钢网厚度

 钢网厚度是控制锡膏体积的核心参数，直接决定印刷到焊盘上的锡膏量：

 厚度过厚：无铅锡膏量过多，易导致桥连（相邻焊盘短路）、焊点过厚（无铅熔点高，过量锡膏难完全熔融，可能虚焊）；

厚度过薄：锡膏量不足，导致焊点干瘪、焊盘润湿不良，甚至小型元件（如0201）立碑。

适配逻辑：根据元件焊盘尺寸设计，例如细间距QFP（0.4mm pitch）常用0.12~0.15mm厚，BGA需匹配焊球直径。

 2. 开孔尺寸与焊盘匹配度

开孔是锡膏转移的通道，尺寸需与PCB焊盘适配，避免锡膏溢出或转移不足：

开孔宽度/长度：通常为焊盘尺寸的70%~90%（无铅锡膏流动性差，需缩小开孔防桥连）；细间距（0.3mm以下）需进一步缩小至70%~80%，减少相邻焊盘锡膏粘连；

开孔位置精度：若开孔与焊盘对位偏移（＞0.05mm），会导致锡膏偏位、局部少锡或溢出，尤其对细间距元件影响显著。

 3. 开孔形状影响无铅锡膏的释放效率和印刷后形态：

 圆形：无棱角，锡膏易脱离开孔，释放性最佳，适合BGA、焊球等圆形焊盘；

方形/矩形：需做倒圆角（R≥0.05mm），避免锡膏在直角处残留（无铅锡膏粘度高，易卡滞），适合片式元件（如0402）焊盘；

异形（槽型、腰型）：适配特殊焊盘（如连接器、长条焊盘），确保锡膏均匀覆盖，避免局部缺锡。

4. 开孔内壁光洁度（粗糙度）

无铅锡膏粘度高，易粘附在开孔内壁，光洁度直接影响锡膏释放效率：

光洁度低（Ra＞1.6μm）：内壁粗糙，锡膏残留严重，导致印刷锡量不稳定、焊点一致性差；

光洁度高（如电解抛光后Ra≤0.8μm）：内壁光滑，锡膏易脱离，转移效率提升（无铅印刷需转移效率≥85%）。

 5. 开孔的宽深比与面积比

 这两个比例是保证无铅锡膏顺利挤出和释放的关键（因无铅锡膏流动性差，对比例要求更严格）：

 宽深比（开孔宽度/钢网厚度）：需≥1.2（细间距元件）或≥1.5（普通元件），否则锡膏难以在刮刀压力下挤出；

面积比（开孔面积/(开孔周长×钢网厚度)）：需≥0.66，避免锡膏因粘度过高“卡”在开孔内，确保足量转移。

6. 钢网材料与表面处理

 材料：不锈钢（304/316）为主，需保证硬度和抗变形能力（无铅印刷压力更大，钢网易磨损）；

表面处理：

纳米涂层（如特氟龙）：降低开孔内壁表面能，减少无铅锡膏粘附，提升释放性；

电解抛光：优化内壁光洁度，适合细间距开孔；

 激光切割+抛光：保证开孔尺寸精度（±0.01mm内），减少毛刺残留。

 7. 阶梯钢网设计（区域厚度差异）

 同一钢网不同区域设计不同厚度，适配PCB上不同元件的锡量需求：

 例如：PCB上同时存在BGA（需较厚锡量）和0201元件（需较薄锡量），阶梯钢网可分别设计0.15mm和0.10mm厚度区域，避免局部锡量过多/不足。

 8. 钢网张力与平整度

 张力：需≥35N/cm，张力不足会导致钢网变形，开孔与焊盘对位偏移，锡膏印刷偏位、桥连；

平整度：钢网与PCB贴合需均匀（间隙≤0.02mm），否则局部压力不足，导致锡膏漏印或厚度不均。

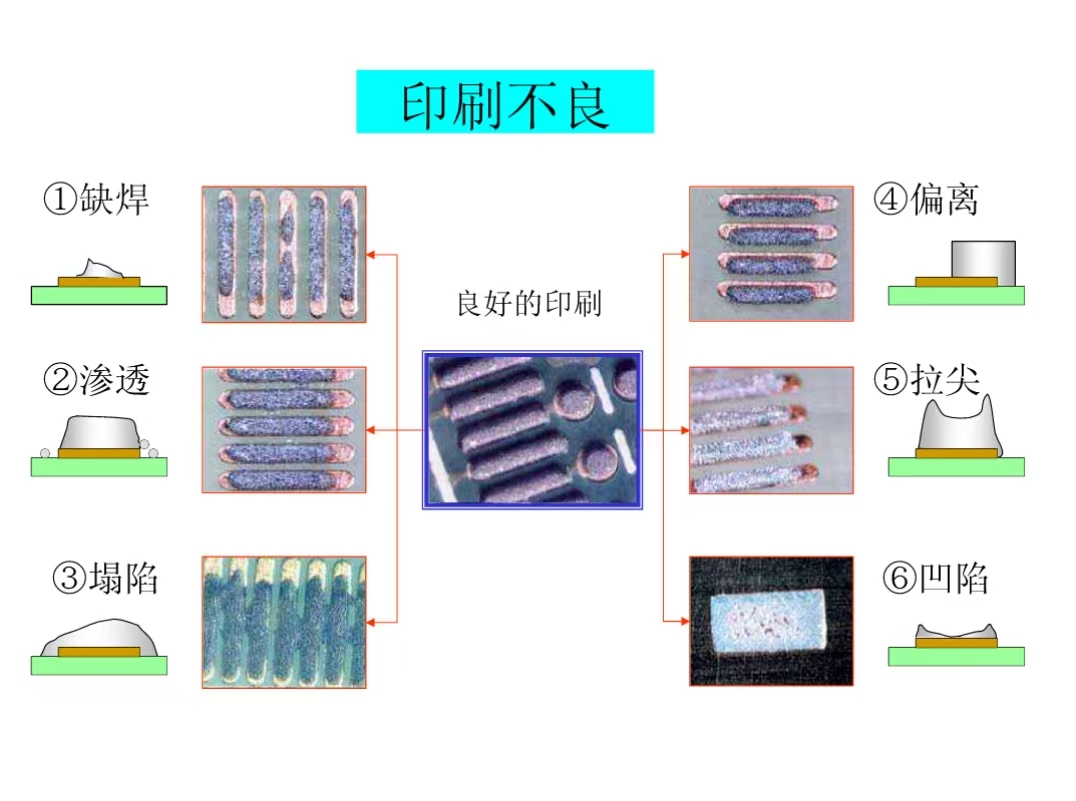

 这些参数共同作用，通过调控无铅锡膏的转移量、均匀性和形态，直接影

响印刷缺陷（桥连、少锡、偏位等）的发生率，是无铅印刷质量的核心保障。
