厂家详解锡膏的核心特性

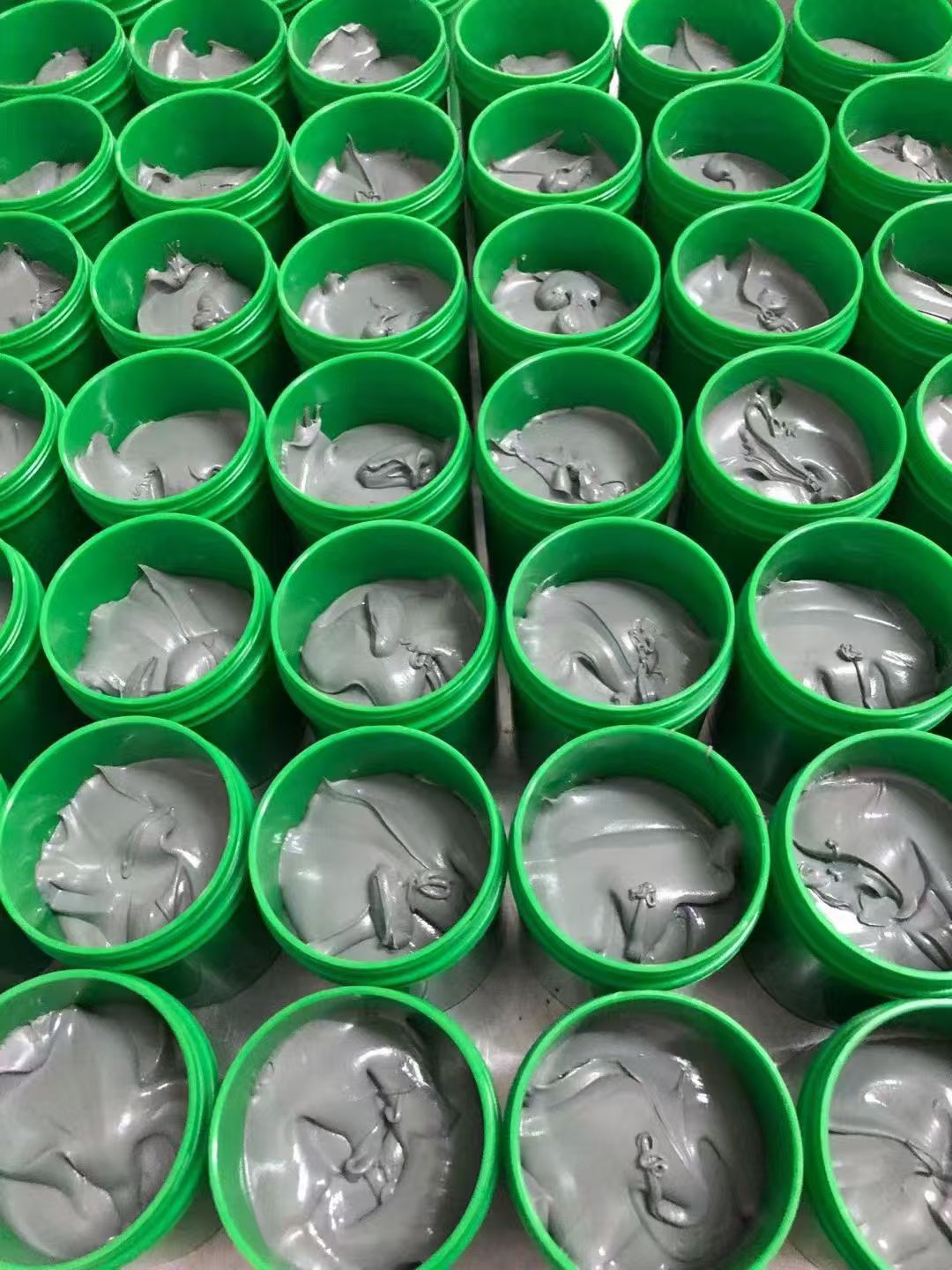

锡膏作为表面贴装技术(SMT)的核心材料，其核心特性直接决定了焊接质量与生产稳定性，主要由合金粉末与助焊剂的协同作用形成，需在储存、印刷、回流各环节精准控制，任何参数偏差超过±5%都可能导致虚焊率上升30%以上或桥连率增加50%。

一、基本组成特性

1. 合金粉末特性（占比85%-90%）

合金体系：主流为SAC305（Sn96.5Ag3.0Cu0.5，熔点217-220℃），无铅环保型；有铅型为Sn63Pb37（熔点183℃）；低温型为Sn42Bi58（熔点138℃）。

颗粒度分布：IPC-J-STD-005标准定义六种分类，Type 3（25-45μm）适用≥0.5mm间距，Type 4（20-38μm）适用0.4mm间距，Type 5（15-25μm）适用≤0.3mm间距。

颗粒要求：直径需≤焊盘最小间距的1/5，否则易堵塞钢网；球形度高（>90%）确保印刷一致性；氧含量85%，通过铜镜测试或润湿平衡法测量，依据IPC-J-STD-004标准判断等级。

3. 稳定性特性

储存稳定性：必须在0-10℃（通常2-10℃）条件下冷藏储存，未开封保质期6个月，开封后24小时内使用完毕。

溶剂挥发：常温下溶剂挥发率0.5%-1%/天，导致粘度升高、印刷性能下降。

活化剂失效：常温下1周后活性降低30%，影响焊接质量，需密封低温储存。

三、工艺特性

1. 印刷特性

印刷性：需在钢网上形成均匀、精准的锡膏层（厚度通常0.1-0.2mm，偏差≤10%）。

抗塌陷性：印刷后至回流前，锡膏图形应保持清晰，不发生过度扩散或桥连。

脱模性：具有优良的脱模性，减少擦网次数，提高工作效率，对低至0.3mm间距焊盘也能完成精美印刷。

2. 回流焊特性

温度曲线适配：需匹配合金熔点，SAC305需235-245℃峰值温度，Sn42Bi58需170-190℃。

热坍塌行为：预热和升温阶段锡膏的流动性控制，防止过早桥连或元件移位。

润湿速度与铺展性：影响焊点形成和外观，需在峰值温度前完成主要反应。

3. 焊接后特性

焊点强度：SAC305焊点剪切强度≥42MPa（25℃测试），低温锡膏约28MPa。

焊点外观：应饱满、光亮，无虚焊、桥连、锡珠等缺陷。

残留物特性：免清洗型残留物绝缘阻抗＞10¹⁴Ω，水清洗型需确保无腐蚀。

四、环境与储存特性

1. 储存条件

温度要求：必须严格控制在2-10℃冷藏环境，保质期为6个月（从生产日期起）。

开封管理：开封后在室温下建议于24小时内用完，当天未使用完应单独存放，隔天使用时与新锡膏以1:2比例混合。

回温要求：使用前必先使其回升至室温（在25℃环境中搁置约4小时），避免水汽凝结。

2. 环境适应性

湿度影响：环境湿度需控制在40%-60%RH，湿度过高易导致锡膏吸湿，回流时产生锡珠。

温度波动：印刷环境温度应为23±3℃，温度波动影响粘度和触变性。

洁净度要求：需在洁净环境中操作，避免杂质混入影响焊接质量。

五、质量控制特性

1. 关键质量指标

粘度控制：使用旋转粘度计检测，范围200-300Pa·s（25℃，10rpm）。

颗粒度检测：通过筛网分析或激光粒度仪，确保符合IPC标准。

润湿性验证：通过AOI检测焊点铺展率，理想值>85%。

2. 失效机制

氧化失效：颗粒过细（<15μm）氧化速率加快，导致润湿性下降。

溶剂挥发：常温下储存，溶剂挥发导致粘度升高，印刷性能下降。

活化剂失效：常温下1周后活性降低30%，影响去除氧化层能力。

3. 质量控制要点

印刷质量：焊盘覆盖面积≥75%且无塌边、粘连等缺陷。

焊点缺陷率：批量焊接测试中桥连、少锡等缺陷比例应<0.5%。

过程监控：每隔10分钟抽检1片PCB，用AOI检查锡膏有无桥连、少锡，缺陷率需≤0.5%。

总结：锡膏的核心特性是一个多维度协同系统，从基础组成到工艺表现，从环境适应到质量控制，各特性相互关联、相互影响。

只有当合金粉末与助焊剂配比精准、物理特性符合工艺窗口、环境条件严格控制时，才能实现焊接缺陷率低

于0.5%的高稳定性生产。

企业应建立从材料选择到工艺验证的全流程质量控制体系，确保锡膏特性在SMT生产中发挥最佳效果，为电子产品提供可靠的质量保障。
